Останкинская башня

Останкинская телебашня — телевизионная и радиовещательная башня, расположенная в Москве. Высота — 540 м [1] , третье в мире по высоте свободно стоящее сооружение после небоскреба Бурдж Дубай (Дубай) и телебашни Си-Эн Тауэр (Торонто).

Главный конструктор — Н. В. Никитин. Инженеры — М. А. Шкуд и Б. А. Злобин. [2] Главный архитектор-Л. И. Баталов. Архитекторы — Д. И. Бурдин, М. А. Шкуд и Л. И. Щипакин. Строительство башни велось с 1963 по 1967. В то время это было самое большое высотное здание в мире [1] . Идея использовать преднапряжённый железобетон, сжатый стальными тросами, позволила сделать конструкцию башни простой и прочной. Другой прогрессивной идеей было использование относительно мелкого фундамента: по замыслу Никитина башня должна была практически стоять на земле и ее устойчивость обеспечивается за счет многократного превышения массы шлема-основания над массой мачтовой конструкции.

После пожара 2000 года высказывались идеи, что вместе с ремонтом башня будет реконструирована и снова станет самой высокой в мире.

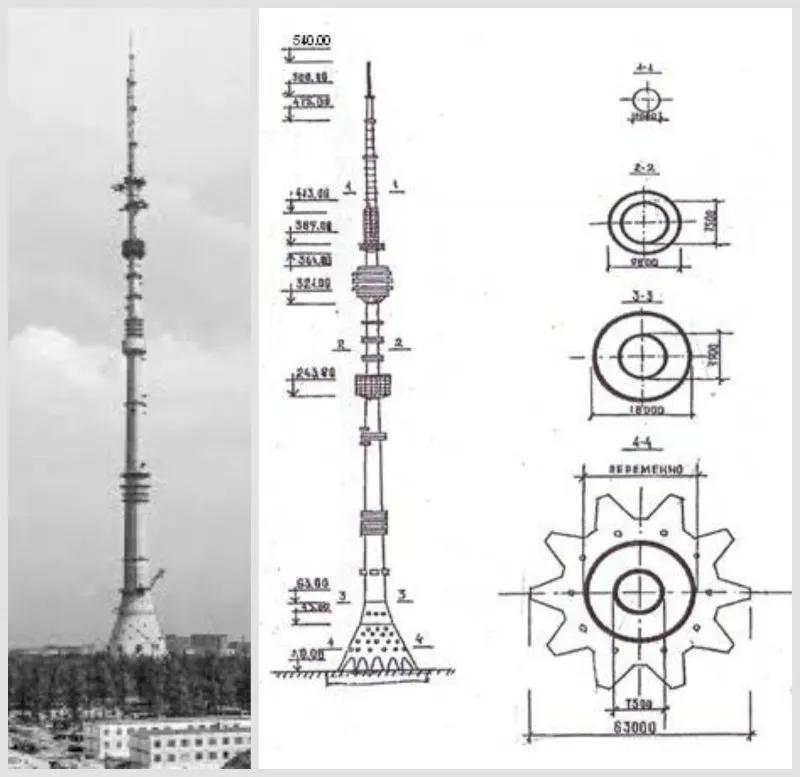

Конструкция

  • Высота — 540 м (первоначально высота башни была 533 м, но затем был достроен флагшток) [1] .
  • Высота бетонной части — 385 м.
  • Высота основания над уровнем моря — 160 м.
  • Глубина фундамента не превышает 4,6 м.
  • Масса башни вместе с фундаментом — 51 400 т.
  • Коническое основание сооружения опирается на 10 опор; средний диаметр между опорами-ногами — 65 м.
  • Кольцевые сечения ствола башни обжаты 149 канатами.
  • Суммарный объём помещений и высотных обстроек — 70 000 м³.
  • Полезная площадь помещений башни — 15 000 м².
  • Максимальное теоретическое отклонение вершины башни при максимальных расчетных скоростях ветра — 12 м.
  • Главная смотровая площадка расположена на высоте 337 м.

Лифтовые системы

На данный момент на телебашне действуют 5 из 7 лифтов. 4 скоростных лифта концерна

Скоростные лифты имеют следующие характеристики: Два пассажирских:

Машинные агрегаты скоростных лифтов установлены на отметках 360 и 364 метра. Скорость движения лифтов может автоматически уменьшаться, по сигналам от датчиков, контролирующих амплитуду раскачивания башни. Также лифты оснащены уникальной системой, в которой осуществлена бесконтактая передача электроэнергии в кабину лифта за счёт индуктивной передачи энергии, по принципу трансформатора. Для этого в шахте размещены элементы индуктивной передачи энергии, а на кабине размещены токосъёмники.

Читайте также:  Продукты которые можно есть морским свинкам

На данный момент работает только один служебный лифт под номером 5, расположенный в стилобате башни. Лифты № 6 и 7, расположенные выше смотровой и идущие до отметки ориентировочно 450 метров, на данный момент не работают, и возможно их восстановление и не планируется, из за того, что лифтовые шахты забиты кабелями и фидерами.

История

Проект башни был придуман Никитиным за одну ночь, образом башни стала перевёрнутая лилия — цветок с крепкими лепестками и толстым стержнем. По первоначальному проекту у башни было 4 опоры, позже их число увеличили до 10.

Ресторан

До пожара в 2000 году ресторан «Седьмое небо» находился на высоте 328—334 м и занимал 3 этажа. Кольцеобразные помещения ресторана совершали круговые вращения вокруг своей оси со скоростью от одного до двух оборотов в 40 минут. [1]

За 30 лет существования башни смотровую площадку и высотный ресторан «Седьмое небо» посетили свыше 10 миллионов гостей. [2]

По состоянию на январь 2009 года смотровая площадка отремонтирована полностью. В марте (27 или 28) смотровая площадка открылась для пилотных экскурсий, но ресторан до сих пор закрыт. В декабре 2006 года был запущен в эксплуатацию 4 скоростной лифт.

Концертный зал

Концертный зал Останкинской телебашни «Королёвский» находится в здании экскурсионного корпуса, в котором находится дирекция Московского регионального центра ФГУП «Российская телевизионная и радиовещательная сеть». Во время работы смотровой площадки концертный зал использовался как кинозал для демонстрации роликов об Останкинской башне, Останкино и телевидении. Сейчас в концертном зале «Королёвский» проходят различные концерты, театральные представления, конференции, семинары и другие мероприятия.

Размер сцены: 18 × 9 × 8,5 Оснащена: антрактно — раздвижным занавесом, 7 механических подъёмов, три фермы сценического освещения, «Звёздное небо» на заднике сцены и 3-х планах кулис. Официальный сайт концертного зала.

Пожар

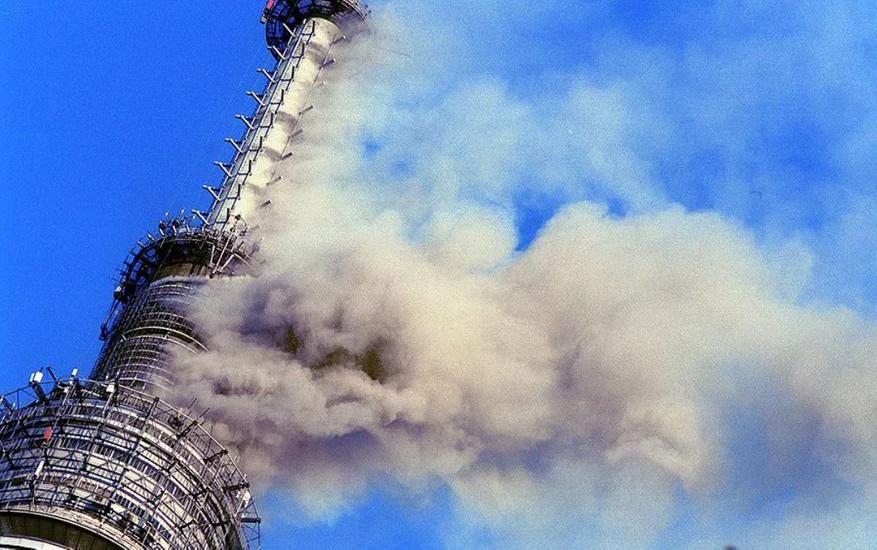

27 августа 2000 года в башне произошел сильный пожар. Очаг возгорания находился на высоте 460 м. Полностью выгорели 3 этажа. В процессе ликвидации пожара погибли командир пожарного расчёта Владимир Арсюков, который решил лично подняться на высоту очага пожара и отдал приказ лифтёру Светлане Лосевой нажать на кнопку лифта и ехать вместе с ним. Девушка также погибла. Третьим погибшим был слесарь-ремонтник Александр Шипилин.

Во время пожара от высокой температуры лопнуло несколько десятков тросов, обеспечивающих преднапряжение бетонной конструкции башни, но вопреки обоснованным опасениям, башня устояла. Впоследствии тросы были восстановлены.

Читайте также:  Витязево гостевой дом море ресорт

23 мая 2008 начались строительно-ремонтные работы по благоустройству территории и помещений экскурсионного маршрута Останкинской телебашни. [3]

Источник

Как строили Останкинскую телебашню и насколько глубоко она уходит под землю?

Останкинская телебашня — это воплощение самых смелых идей советских конструкторов и архитекторов. Она имеет высоту 540 метров и является пятнадцатой по высоте постройкой из когда-либо существовавших. Кроме то, телебашня — это высочайшее сооружение не только в России, но и во всей Европе. Возведена она в 1967 году в одноименном районе Москвы. Впечатляет телебашня не только высотой, но и особенностями конструкции. Общая масса телебашни с фундаментом составляет 51,400 т. Высота основания над уровнем моря — 160 метров. Но самый интересный вопрос: как ее построили и насколько глубоко должен находиться фундамент, чтобы башня стояла надежно?

Как все начиналось?

Решение о строительстве телебашни было принято в 1955 году. Поскольку первая телебашня, которая была построена еще в 1922 году уже не справлялась с передачей телесигнала. Потребовалось около года на поиск подходящего участка, в итоге выбор пал на территорию современного «Останкино». Процесс строительства начался в 1960 году после завершения всесоюзного конкурса на строительство главной телебашни страны. В рамках конкурса было представлено около сорока проектов. В комиссии присутствовал выдающийся архитектор Николай Никитин. Проекты телебашни, которые были представлены на конкурсе показались ему слишком громоздкими. Поэтому Никитин предложил свой вариант главной телебашни страны. Он считал, что она должна быть из бетона – предварительно напряженного бетона. На представление нового проекта ему дают три дня. Как ни странно, победу в этом конкурсе одержал проект архитектора Николая Никитина, даже несмотря на то, что эта затея была не по вкусу строителям из-за некоторых особенностей его проекта. Для СССР проект телебашни такой высоты был инновационным, но в мире на тот момент уже был опыт строительства подобных объектов. Интересно, что изначально строительство велось по не окончательно утвержденному плану. Никитин вносил огромное количество поправок и улучшений в проект вплоть до 1963 года. Только после этого проект был утвержден властями.

Глубина фундамента

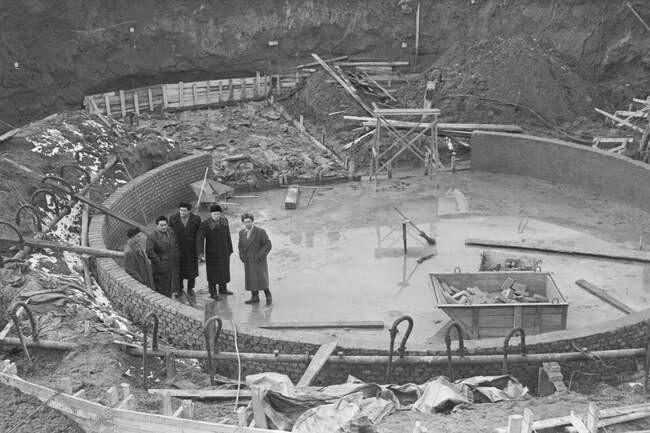

Согласно проекту Останкинская телебашня должна была находиться на массивном расширяющемся основании, установленном на бетонный фундамент, что вызывало много вопросов у строителей, комиссии и коллег Никитина. Дело в том, что согласно проекту столь высокую башню, поднимающуюся более чем на полкилометра ввысь, планировалась установить на столь неглубокий фундамент всего в 3,5 метра. Большинство членов комиссии считали, что расчеты Никитина ошибочны, и использовать столь малый фундамент просто опасно. Как утверждали специалисты глубина фундамента для телебашни такого размера должна быть намного больше.

Читайте также:  Три кота мор от крыс

Никину пришлось долго отстаивать свою идею. Убеждая всех в том, что прочность конструкции будет достигнута стальными канатами. Кроме того, массивное основание сводила на нет идею с необходимостью более глубокого фундамента, который предлагали другие специалисты. В итоге комиссия согласилось, но при условии что глубина фундамента будет увеличена на 1,5 метра и в итоге составлять будет минимум 4,6 метра. В некоторых расчетах также были найдены недочеты и ошибки. К примеру, изначально предполагалось сделать всего четыре опоры, но благодаря совету немецкого инженера и проектировщика Штутгартской телебашни Фрица Леонхардта в итоге сделали десять опор. На всеобщее удивление руководства, которое до конца не верило в успех проекта из-за столь неглубокого фундамента в 1967 году завершается строительство телебашни. На момент создания она была самой высокой свободностоящей башней в мире, сейчас она остается самой высокой телебашней в Европе и России.

Останкинская телебашня

Согласно прогнозу создателей, Останкинская телебашня должна простоять не менее трехсот лет. С момента постройки телебашня пережила несколько сильных ураганов. Во время урагана 1998 года конструкция отклонилась на шесть метров. И выстояла. Останкинская башня пережила страшный пожар в 2000 году, который нанес значительные повреждения конструкции.

Дело в том, что очаг его возникновения находился на высоте более 450 метров, что сильно затрудняло работу пожарных. Из-за особенностей конструкции огонь распространялся довольно быстро, а температура внутри телебашни доходила до 1000°С. В результате пожара 2000 года было повреждено 121 трос из 150, благодаря которым достигалось прочность конструкции телебашни. Последствия пожара были настолько масштабными, что реконструкция телебашни затянулась на долгих восемь лет. За время реконструкции было выполнен большой объем работ. Кроме того, здание было укреплено новыми тросами, в нём также появились лифты устойчивые к воздействию огня лифты и многое другое.

Заключение

Практически каждый год по всему земному шару появляются все больше новых зданий-рекорстменом. Несмотря на это Останкинская телебашня остается уникальной и самой высокой в Европе и Азии. Она уходит в глубину всего на 4,6 метра, а ее высота составляет 540 метров. Но самое интересное, что в будущем планируется увеличить высоту Останкинской телебашни до 560 метров.
