Теплопотери формула для бассейна

Солнечные коллекторы для обогрева бассейна

Несколько раз мы сталкивались с запросами клиентов по применению гелиосистем сугубо для подогрева бассейна (открытого или закрытого). Попробуем выяснить, какие теплообменные процессы в случае применения гелиосистемы для подогрева бассейна и какие комбинации возможны, целесообразно ли это.

Расчет теплопотерь бассейна

Для начала посмотрим, какие теплопотери есть в бассейне в зависимости от таких параметров, как температура воды, наличие накрытия и расположение бассейна на улице или в помещении. Из картинки ниже видно, что большая часть тепла уходит в процессе испарения влаги. Как известно, при испарении влаги в помещении тепло поглощается, а при конденсации влаги тепло выделяется. Для примера – если ошпарить руку горячим паром, то ожог будет намного сильнее, чем при ожоге кипятком, потому что струя горячего пара, конденсируясь на поверхности кожи, выделяет при этом дополнительное тепло, а при испарении тепло поглощается.

Таким образом, только небольшая часть тепла (12%) уходит через стенки бассейна в ограждающей строительной конструкции, остальная часть уходит через поверхность воды. В открытом или закрытом бассейне всегда рекомендуется использовать бассейн с накрытием.

В таблице можно увидеть ориентировочные теплопотери с поверхности воды бассейна при разных условиях. Например, при комфортной температуре 25-25 градусов теплопотери будут в районе 200 Ват с м2 и в 5 раз больше, если бассейн накрытый и продуваемый ветром. Если использовать накрытие бассейна, то теплопотери с его поверхности будут раза 3 меньше.

Обогрев бассейна солнечными коллекторами

Гелиосистемы для подогрева бассейна обычно применяются в такой комбинации, как показано на рисунке. То есть первичным потребителем тепла гелиосистемы является бак ГВС, а вторичным потребителем – бассейн. В отличие от данной схемы, для работы гелиосистемы на бак ГВС и на бассейн, гелиоколлекторов потребуется больше чем три.

К примеру, что могут дать три гелиоколлектора Buderus суммарной площадью 6,92 м2:

Они смогу обеспечить в солнечный период подогрев бака ГВС обьемом 200-250 литров для семи из нескольких человек, с суммарным рассходом воды 280 литров теплой воды в сутки.

Для догрева бассейна потребуются дополнительные панели гелиоколлекторов, из расчета — до 1м2 площади гелиоколлектора на 1м2 площади бассейна, цифры смотрите ниже.

Иногда используются солнечные коллекторы сугубо для бассейна. Такая схема будет проще.

Когда гелиосистема работает только на бассейн, то для ориентировочного подбора размера коллекторов можно воспользоваться соотношением 0,4-0,6 м 2 площади абсорбера гелиоколлектора на 1 м 2 зеркала воды в бассейне. Для плоских гелиоколлекторов берем большее значение, для коллекторов с вакуумными трубами можем брать на 15% меньшее значение – у них эффективность немного выше. Указанные значения относятся к открытым бассейнам. При расчете гелиосистемы для закрытого бассейна, работающего не только летом, но и зимой необходима большая площадь гелиоколлекторов, из расчета 0.6-1.0 м2 абсорбера на 1м2 зеркала воды бассейна.

Выполняем полный комплекс работ по вентиляции, кондиционированию, отоплению и водоснабжению в Киеве и области. Закажите консультацию или звоните
по тел. (044) 221-93-35, (067) 939-29-29.

Источник

Тепловой баланс для помещения бассейна

Задача 3

Тепловой баланс для помещения бассейна.

1. Теплопоступления от людей.

Чаще всего при расчетах тепловыделений от людей пользуются табличными данными. В этом случае тепловыделения определяют по формуле:

где — тепловыделения одного взрослого мужчины. По таблице №1 определяем – при, , легкой работе тепловыделения взрослого мужчины 145 Вт.

— количество людей.

Для пловцов в бассейнах вводится поправка (1-0,33), где 0,33 – доля времени, проводимая ими в бассейне.

Учитывая, что в данной ситуации (по справочным данным) количество человек 5 условно определим, что все пловцы и все мужчины вводим поправку:

2. Тепловыделения от источников искусственного освещения.

Если мощность светильников неизвестна, то тепловыделения от источников освещения, можно определить по формуле:

Читайте также:  Все рыбы амурского бассейна

Где — освещенность, определяем по таблице №3 видим, что для бассейнов 150 лк.

— площадь пола, помещения бассейна составляет 462 ;

— удельные тепловыделения, при площади помещения 462 , высоте помещения 4,2 м. По таблице № 2 принимаем диффузный рассеянный свет 0,094 .

— доля теплоты, поступающей в помещение, от люминесцентных ламп составляет 0,45;

3. Теплопоступления от солнечной радиации.

Количество тепла от солнечной радиации, поступающее через остекление поверхности, определяется по формуле:

где — количество тепла, поступающее на 1 вертикальной поверхности в 13 – 14 ч в зависимости от географической широты расположения данного объекта и ориентации по сторонам света, город Воронеж находится на с.ш. , ориентация витражного остекления ЮЗ. По таблице № 4 определяем количество тепла, которое равно 489 ;

— площадь остекленной поверхности, при высоте помещения 4,2 м и длине 28 м получаем 117,6 ;

— коэффициент, учитывающий уменьшение поступления тепла за счет затемнения стекол переплетами рам и загрязнения атмосферы.

По таблице № 5 выбираем тип остекления – окна в металлических рамах, двойные в спаренных переплетах, где коэффициент равен 0,70;

— коэффициент, учитывающий уменьшение поступления тепла через вертикальные остекленные поверхности из-за применения солнцезащитных устройств или наружных козырьков. По таблице № 6 принимаем остекление матовыми стеклами, где коэффициент равен 0,70.

4.Теплопоступления от инсоляции через бесчердачное покрытие

определяется по формуле:

, Вт,

Где Fпокр – площадь поверхности покрытия в данном случае при ширине помещения 16,5 м и длине 28 м получаем 462 м 2 ;

— эквивалентная разность температур, определяется по таблице № 4 и равна 25,9 °С

kпокр – коэффициент теплопередачи покрытия вычисляем по формуле приведенной в СНиП 23-02-2003 таблица № 4

Вт

5. Теплопоступления от нагретых поверхностей.

При известных значениях температур поверхностей и температуры внутреннего воздуха, поступление тепла определяется:

При определении теплопоступлений от строительных конструкций со встроенными нагревательными элементами (например от обходных дорожек в бассейне и т.п.) сумма коэффициентов теплоотдачи принимается 10 Вт/(м 2 ·°С),

— среднюю температуру поверхности принимают согласно п. 6.5.12 СНиП 41-01-2003. -для полов помещений с временным пребыванием людей, а также для обходных дорожек, скамей крытых плавательных бассейнов; 31°С

— площадь нагретой поверхности обходных дорожек, составляет 85м 2 .

tв – температура воздуха в помещении, принимаем 30ºС

6. Теплопоступление с открытой поверхности нагретой воды и с водяными парами.

В этом случае в помещение поступает теплота в явном и скрытом виде. При температуре воды (tw ) больше температуры окружающего воздуха (tв) явное теплопоступление определяется по формуле;

Где υ — скорость воздуха в помещении, м/с; принимаем 0,15 м/с

tW – температуру воды в бассейне, принимаем 28ºС

tп – Если поддерживается постоянная температура горячей воды и вода находится в спокойном состоянии , то температура поверхности воды (зеркало испарения) определяется в зависимости от температуры воды методом интерполяции по таблице № 8. Принимаем 26°С

При перемешивании воды (в данном случае вода перемешивается пловцами) температура поверхности воды принимается равной средней температуре воды

tв – температура воздуха в помещении, принимаем 30ºС

F — площадь открытой поверхности воды, 337,5м 2

(Вт)

7. Скрытая теплота.

Скрытая теплота определяется по формуле:

где — количество испарившейся воды — сумма принятых значений из разделов «количество влаги, испаряющееся с открытых поверхностей воды» и «испарение с мокрой поверхности пола»

— скрытая теплота парообразования определяется по формуле:

tп – температура поверхности воды 27 C˚

Тепловой баланс для помещения бассейна:

Источник

Расчет оборудования для нагрева воды в бассейне. Виды нагревателей.

1. Общие понятия

Температура окружающего воздуха основательно влияет на температуру воды в открытом бассейне. При температуре воздуха 18-20 градусов человек чувствует себя еще мало-мальски комфортно, однако, плавать при такой температуре мало кому захочется. Зачастую, такие условия в теплом периоде в средней полосе и севернее, составляют львиную долю. В связи с этим, вопрос подогрева воды в бассейне актуален.

Норматив температуры воды для бассейнов

Плавательные и спортивные бассейны

Гидромассажные и спа-бассейны

Для исключения проблем с поддержанием необходимой температуры воды уже на этапе проектирования подбирают необходимое нагревательное оборудование. В статье мы поможем Вам освоиться с этой проблемой и выбрать подходящую модель по типу и мощности.

Устройства обогрева воды работают по принципу передачи тепла «от горячего к холодному». Установки различаются принципом получения тепла для нагрева.

Тип бассейна Температура воды по нормативу (градус по Цельсию)
Типы и принцип работы водоподогревателей

Тип установки обогрева воды

Принцип получения тепла

Рекурперативные теплообменники (теплообменник, в котором горячий и холодный теплоносители движутся в разных каналах, теплообмен происходит через стенку)

Циркулирующая вода нагретая любым способом передает через стенки тепло, нагревая воду.

Нагреваются за счет электроэнергии. Тепло передается воде напрямую от трубчатых электронагревателей (ТЭН)

2.Теплообменники

Водно-водяной теплообменник состоит из корпуса, внутри которого смонтированы два контура. Первичный контур (контур нагрева) предназначен для циркуляции воды из бойлера. Вторичный контур – для циркуляции воды из бассейна. Между контурами происходит теплообмен следующим образом. Вода из бассейна забирает тепло от воды из теплообменника. Остывшая вода снова проходит через бойлер, подогревается и снова возвращается в теплообменник для отдачи тепла воде из бассейна. И так по замкнутому кругу пока вода в бассейне не достигнет заданной температуры. Затем нагреватель в зависимости от настроек либо отключается, либо продолжает работать в режиме поддержания требуемой температуры.

Время, требуемое для нагрева воды до заданной температуры, зависит от объема бассейна и мощности нагревателя.

Тип и особенности конструкции теплообменника

Нагревательный контур в виде пучка тонких трубок, по каждой из которых протекает вода. Большое количество трубок в пучке повышает площадь теплопередачи. Есть конструкции с демонтируемым пучком трубок (повышение ремонтопригодности).

Нагревательный контур в форме спирали

Корпус теплообменника изготавливают из

  1. композитного пластика,
  2. нержавеющей стали,
  3. титана.

Контур нагрева изготавливают из

  1. нержавеющей стали (подходит по соотношению цена/качество для бассейнов с пресной водой),
  2. титана (для бассейнов с морской водой),
  3. никеля,
  4. купроникеля.
Тип теплообменника Особенности конструкции
Достоинства и недостатки теплообменников
Достоинства Недостатки
сравнительно дешевые для работы в доме должен быть газовый котел (можно электрический котел, но это уже дорого)
не требуют больших затрат в процессе эксплуатации на заявленной мощности теплообменник будет работать только при указанных в тех. паспорте разнице температур первичного и вторичного контура и соотношения скоростей жидкости в них

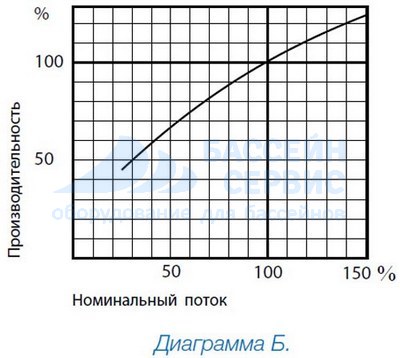

Падение производительности нагревателя в случае отклонения от паспортных данных можно проанализировать по графикам (диаграмма А,Б)

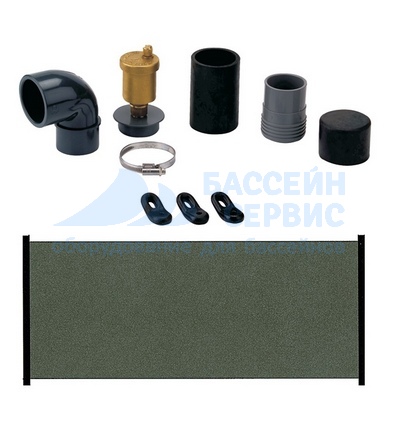

3. Солнечные коллекторы (солнечные батареи)

Нагреваются под действием солнечных лучей и это тепло используется для подогрева воды в бассейне. Коллектор имеет систему тонких трубок.

Достоинства и недостатки солнечных коллекторов

Достоинства Недостатки
не требуется газовый котел малая мощность (квадратный метр батареи выдает тепловую энергию 0.6 – 0.9 кВт/час. Для покрытия мощности слабого водно-водяного теплообменника потребуется площадь батарей равная площади поверхности бассейна.)
не тратится электричество применяется в южных широтах нашей Родины с большим количеством солнечных дней

4. Электронагреватели

Электронагреватели являются устройствами альтернативными теплообменникам. Принцип действия: в корпусе размещается трубчатый электронагревательный элемент (ТЭН). Он передает тепло протекающей воде. Особых различий между моделями нет.

При выборе электронагревателя ориентиром является:

  1. выходная мощность,
  2. материал, из которого изготовлен корпус,
  3. материал, из которого изготовлен ТЭН.

При использовании морской воды ТЭН подбирают из титана, никеля или купроникеля.

Достоинства и недостатки электронагревателей

Достоинства Недостатки
для удобства оснащены термостатом с дисплеем, что позволяет легко регулировать температуру воды огромный расход электроэнергии (повышенные затраты на обслуживание бассейна)
оснащены комплектом автоматического управления (датчиком потока или датчиком давления) , который не позволяет работать при слабом потоке воды модели большей мощности требуют трехфазного подключения к сети
изначально укомплектованы всем необходимым для запуска и работы

Особенности монтажа

Электронагреватель включают в цепь так, чтобы входящая труба была направлена вертикально вниз. В таком случае прибор всегда будет наполнен водой и даже при выходе из строя автоматики ТЭН не перегорит.

Практика показывает, что электронагреватели используют для бассейнов до 12 – ти кубометров открытого типа и до 20 – ти кубометров закрытого типа.

Задача по поддержанию в бассейне необходимой температуры решается не так уж и просто. Формула для расчета времени нагрева воды не учитывает важную ее особенность – теплопотери при испарении. Из-за этого подогрев воды происходит длительнее, при всем при том, что, подогрев и без того занимает массу времени.

В связи с этим в проект включают вспомогательные средства для подогрева:

  1. термическое покрывало,
  2. покрытие стенок бассейна теплоизоляционным напылением,
  3. использование системы солнечных батарей.

5. Тепловые насосы для подогрева воды

Тепловой насос предназначен охлаждать или обогревать воду в плавательном бассейне с помощью преобразования энергии атмосферного воздуха в тепло.

Устанавливается вне помещения.

Достоинства

— очень простое подключение — достаточно подключить воду и электропитание теплового насоса.

встроенная система автоматически выставляет оптимальные режимы работы компрессора и вентилятора для получения максимального КПД, путём замера соотношения температуры воздуха и теплоносителя. Управление осуществяется цифровым пультом, есть несколько автоматических настроек работы поддержания температуры.

— установлены датчики и системы защиты: защита от малого и большого давления теплоносителя, датчик высокой температуры теплоносителя, датчик потока воды, система отключения при низкой температуре воздуха, система автоматического оттаивания.

Выводы:

1. Для нагрева воды в бассейне в основном используются водно-водяные теплообменники, электронагреватели и солнечные батареи. Последний вариант используется в основном в качестве дополнительного источника нагрева.

2. Выбор модели основывается на мощности нагревателя.

3. В бассейне с морской водой требуется нагреватель из антикоррозийных материалов.

4. Нагрев воды в бассейне занимает продолжительное время

6. Порядок расчета времени работы теплообменника

Оценим время работы теплообменника по нагреву бассейна. Для этого воспользуемся эмпирической формулой (без учета отклонений от имеющейся мощности и потерь тепла):

t – искомое время в часах,

V – объем воды в бассейне в кубометрах,

T – требуемая разница температур в градусах,

P – заявленная мощность.

Пример расчета.

По этой формуле заранее посчитаем необходимое время нагрева вашего бассейна теплообменником заявленной мощности. Например, вода в бассейне 20 градусов, а требуется нагреть до 26 градусов, т.е. на 6 градусов, при объеме бассейна 30 кубометров и мощности теплообменника 6 кВт.

t = 1.16 * 30 * 6 / 6, t = 34,8 час.

7. Определение необходимой мощности нагревателя

Приведем несколько обобщенных формул для правильного подбора водонагревателя.

Определение мощности водонагревателя

Теплообменник для открытого бассейна (мощность в кВт)

Равен объему бассейна (куб. метр)

Теплообменник для закрытого бассейна (мощность в кВт)

Равен ¾ объема бассейна (куб. метр)

Электронагреватель для открытого бассейна (мощность в кВт)

Равен ½ объема бассейна (куб. метр)

Электронагреватель для закрытого бассейна (мощность в кВт)

Равен 1/3 объема бассейна (куб. метр)

Суммарная площадь коллекторов должна быть равна площади самого бассейна

Расчет мощности нагревателя воды описан в разной литературе. Мы же будем использовать формулы из книги «Planung von Schwimmbadern» C. Saunus

Мощность теплообменника определяется из условий первичного нагрева воды в бассейне. Обычно принимается время первичного нагрева 2-4 дня при непрерывной работе нагревателя.

Qs – мощность нагревателя (Вт)

V – объем бассейна (л)

C – удельная теплоемкость воды, C = 1,163 (Вт/кгК)

tB – требуемая температура воды (град. по Цельсию)

tK – температура заполняемой воды (град. по Цельсию)

S – площадь зеркала воды (кв. метр)

Za – требуемое время нагрева

Zu – потери тепла (в час.)

Тип и место использования водонагревателя Значение требуемой мощности водонагревателя
Тип бассейна и значение параметра потери тепла

Тип и местонахождение бассейна Значение параметра потери тепла Zu
Бассейн в помещении 180 (Вт/м 2 )
Бассейн на открытом воздухе (полностью открытое место) 1000 (Вт/метр кв.)
Бассейн на открытом воздухе (частично закрытое место) 620 (Вт/метр кв.)
Бассейн на открытом воздухе (полностью закрытое место) 520 (Вт/метр кв.)

При расчете по этой формуле условно – 1 кг = 1 л.

Таким образом, мы рассмотрели современные устройства подогрева воды в бассейне. Они имеют разные принципы действия, форму, технические характеристики и цену. Выбор подходящего именно для своего бассейна за Вами, а также можете обратиться к специалистам в нашу компанию и получить крайне граммотную консультацию.
