Спутниковая система морской связи

Спутниковый интернет
на морских судах

*Доступом в интернет может пользоваться команда судна в личных целях, оплачивая услуги самостоятельно в личном кабинете, при этом судовладелец не понесет никаких дополнительных затрат.

Технические возможности

• Скорость прямого канала: до 10 Мбит/с
• Разделение расчетов между судовладельцем и членами экипажа

ПРЕИМУЩЕСТВА РАБОТЫ С НАМИ:

Рекомендуемое оборудование

Стабилизированная антенная система

Состав комплекта оборудования(обеспечивает судовладелец):

• Спутниковая антенна гиростабилизированная Ku-диапазона.
• Спутниковый модем.
• Передатчик, малошумящий усилитель (МШУ).
• Трубостойка (фундамент) для установки антенны.
• Комплект подпалубного оборудования, включая миникомпьютер для удаленного мониторинга и управления.
• Маршрутизатор.
• Wi-Fi точка доступа с поддержкой питания PoE.
• Источник бесперебойного питания от 1000 W.
• Шкаф телекоммуникационный.
• Комплект видеонаблюдения.
• Комплект крепежа и коммутации.

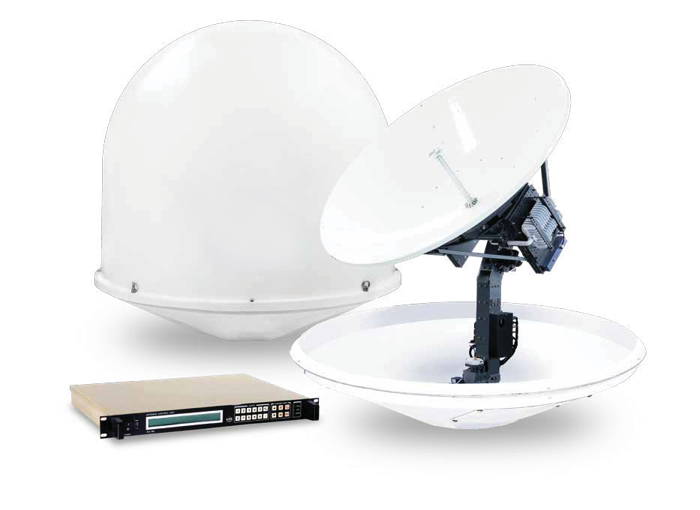

1 — Спутниковая антенна гиростабилизированная.
2 — Контроллер антенны.
3 — Спутниковый модем.
4 — Оборудование для доступа в интернет.

Изображение комплекта оборудования является примерным и может отличаться от реального

Если на судне уже установлена антенная система VSAT, наши технические специалисты проведут анализ технической возможности и совместимости оборудования для организации каналов связи широкополосного доступа через наши спутники.

Если технические параметры оборудования не позволяют обеспечить необходимые сервисы, то потребуется проведение работ по дооснащению судна.

Подробности уточняйте у наших менеджеров по телефону
8-800-301-01-41 или по электронной почте: sales@gazprom-spacesystems.ru.

Тарифы

ТАРИФЫ ЧЛЕНАМ КОМАНДЫ СУДНА – ЧАСТНЫМ ЛИЦАМ ДЛЯ KU-ДИАПАЗОНА СПУТНИКИ «ЯМАЛ-401», «ЯМАЛ-402» И «ЯМАЛ-300К»

КОМПЛЕКТ ОБОРУДОВАНИЯ «И-АТ» ЗА ПОЛНУЮ СТОИМОСТЬ 32 000 РУБ

ТАРИФЫ ЧАСТНЫМ ЛИЦАМ ДЛЯ KA-ДИАПАЗОНА СПУТНИК «ЯМАЛ-601» (ГРУППА «ЭКОНОМ»)

Название тарифа	Стоимость	Кол-во трафика	Входящая скорость	Исходящая скорость	Стоимость 1 Мб трафика	Период действия
Лёгкий	750 р.	∞	до 2 Мбит/с	до 1 Мбит/с	—	30 дней
Активный	1 850 р.	∞	до 10 Мбит/с	до 3 Мбит/с	—	30 дней
Интенсивный	3 750 р.	∞	до 20 Мбит/с	до 5 Мбит/с	—	30 дней
Скорый**	2 250 р.	20 Гб	до 100 Мбит/с	до 10 Мбит/с	0,12 р.	30 дней

*Данное предложение не является офертой. Условия оказания услуг можно получить у менеджера по электронной почте: sales@gazprom-spacesystems.ru. В стоимость оборудования не включается стоимость кронштейна, доставки и установки оборудования. Кронштейн для крепления антенной системы на вертикальную поверхность поставляется отдельно при необходимости ~2 000 руб. (зависит от типа поверхности, на которую будет производиться установка антенной системы).

**При подключении тарифного плана «Скорый» услуги могут быть оказаны в пределах объема трафика, включенного в соответствующий пакет (см. столбец «Кол-во трафика»). Тарификация происходит по сумме входящего и исходящего на Абонента трафика.

1. Услуги оказываются с использованием космических аппаратов серии «Ямал», находящихся непосредственно в космическом пространстве, а также комплексов подготовительных и (или) вспомогательных (сопутствующих) наземных работ (услуг), технологически обусловленных (необходимых) и неразрывно связанных с оказанием услуг с использованием техники, находящейся непосредственно в космическом пространстве, и в соответствии с подп. 5, п. 1 ст. 164 НК Российской Федерации облагаются НДС по ставке 0%.

2. Параметр фактической скорости доступа в Интернет (прием/передача данных) зависит от загруженности сети, условий распространения радиоволн и наличия помех, погодных условий, географического местоположения абонентской станции, точности наведения антенны на спутник.

3. На тарифах Лёгкий, Активный и Интенсивный действует политика справедливого доступа (для обеспечения комфортных условий подключения к сети Интернет для всех абонентов АО «Газпром космические системы»). При подключении Абонентом более 10 одновременно активных абонентских устройств, одновременного открытия более 500 TCP/IP-сессий и/или по достижении суммарного объема принятого/переданного трафика, равного: для тарифа Лёгкий — 10 Гб, Активный — 21 Гб, Интенсивный — 45 Гб, Оператор, в зависимости от загруженности сети связи и объема принятого/переданного трафика устанавливает динамическое пошаговое ограничение максимальной скорости приема/передачи данных.

4. Срок действия тарифного плана – 30 дней с момента активации. Тарифный план считается активированным и использованным с момента скачивания Абонентом 1 байта трафика.

5. Абоненту одновременно доступно приобретение нескольких тарифных планов. В этом случае они встают в очередь и активируются автоматически.

6. Для оказания услуги требуется приобрести оборудования индивидуального доступа любого из двух типов: «Gemini», «Gemini-i».

7. Тарифный план Лёгкий не предназначен для скачивания объемных файлов (в том числе торрентов), просмотра видео онлайн и т.д. Для более активного пользования рекомендуется использовать тарифы Активный, Интенсивный.

Источник

Международная спутниковая система морской связи ИНМАРСАТ Часть 1

Система Инмарсат является составной частью ГМССБ и предназ­начена для повышения безопасности мореплавания и эффективности управления судами и, кроме того, для обслуживания членов экипажа и пассажиров. Она предоставляет следующие основные услуги: дуплексную или симплексную телефонную и телеграфную связь, передачу данных, телефонную и телеграфную связь между судами, получение различной справочной информации, факсимильных сообщений, а также сообщений о бедствии, срочности и безопасности .

В состав системы Инмарсат входят следующие элементы:

1. Космический сегмент — 4 спутника, находящиеся на геостационарной орбите (высота 37500 км над экватором) и располагаются в определенных точках над Атлантическим (2 спутника), Тихим и Ин­дийскими океанами и обеспечивают почти глобальный охват поверх­ности Земли (от 76 градуса северной широты до 76 градуса южной широты). Имеются запасные спутники, обеспечивающие связь в случае выхода из строя основного спутника. На спутниках установлены приемопередатчики, осуществляющие прием сообщений на частоте 1,6 ГГц, передачу — на частоте 1.5 ГГц.

2. Береговые земные станции (Land Earth Stations-LES) — которые обеспечивают связь между спутниками и наземными сетями свя­зи, т.е. являются «воротами» в национальные телекоммуникационные сети (телекс, телефония, СКЦ, частные). Каждая БЗС имеет дву­х или трехзначный цифровой идентификатор (в зависимости от системы Инмарсат) и принадлежат государству, на тер­ритории которого установлены. Коды БЗС для каждого океанского района указаны в Inmarsat Maritime Communications Handbook.

Кроме этого, в каждом океанском районе расположены станции сетевой координации (Network Сoordination Stations — NCS), кото­рые обеспечивают выделение свободных каналов судовым и береговым земным станциям в соответствии с заявками абонентов и слежение за использованием выделенным каналов. В Инмарсат-А район Атлантического океана обслуживает станция Саутберри (США), Индийского — Ямагучи (Япония) и Тихого океана — Ибараки (Япония). В Инмарсат-С район Атлантического океана — Гунхилли (Великобритания), Индийского океана — Термипили (Греция) и Тихого океана — Сентоза (Сингапур).

Центр контроля эксплуатации системы (Satellite Control Cent­re), расположенный в штаб-квартире Инмарсат в Лондоне, осущест­вляет основные координационные функции системы.

3. Судовые земные станции (Ship Earth Station — SES) — на судах устанавливают следующих типов: СЗС Инмарсат-А, СЗС Инмар­сат-В, СЗС Инмарсат-С, СЗС Инмарсат-М, АРБ Инмарсат-Е.

Основные возможности терминалов системы Инмарсат

Стандарт — А/В Стандарт — С Стандарт — М

Телефон, телекс, Телекс, телефакс, Телефон

передача данных, передача данных телефакс,

Каждая СЗС имеет свой идентификационный номер, состоящий из 7 или 9 цифр, где 1-я — опознаватель стандарта Инмарсат, следующие 3 цифры — код страны, которой принадлежит СЗС, (Maritime Identification Digits — MID), остальные три (пять) цифры — номер, присвоенный данной СЗС. Опознаватели стандартов Инмарсат следующие:

Дополнительно СЗС может иметь второй идентификационный но­мер, который используется только в радиотелефонном канале и пред­назначен для дополнительного телефонного аппарата, факсимильного аппарата или устройства передачи данных, причем данное оборудова­ние может находиться в режиме автоответа. Одновременно может ис­пользоваться только один идентификационный номер.

При работе в режиме телекса телексный автоответ (answerback) СЗС состоит из идентификационного номера, за которым следуют четыре буквы (как правило, позывной сигнал судовой радиостанции).

Эксплуатационные требования к судовым земным станциям, обес­печивающим двустороннюю связь, изложены в Резолюции А.698(17) ИМО.

Список станций, обслуживающих систему Инмарсат

Атлантический океан, восток

Источник

Спутниковый интернет и связь для морских и речных судов

Морской VSAT — это современное решение, которое обеспечивает широкополосный доступ в интернет в движении путём установки стабилизированной антенной системы и каналообразующего оборудования. Зона обслуживания — вся территория Евразийского континента Включая прибрежные и морские зоны. Благодаря услуге автоматического роуминга без перерывов обеспечивается связь.

Карта покрытия

Оборудование на судне

Стабильная связь в любой точке земли — миссия Cobham — британского производителя стабилизированных VSAT систем.

Морские антенные системы от производителя и автора множества инноваций из Южной Кореи — Intellian Technologies.

Морской VSAT — надёжная и простая система проверенная временем. Комплексное решение для обеспечения качественной корабельной связи: от высокоскоростного доступа в интернет до создания закрытой корпоративной сети.

Минимальный набор подпалубного оборудования связи устанавливается в существующую или отдельно установленную телекоммуникационную стойку.

Морская стабилизированная антенная система монтируется на отдельно подготовленную площадку.

Отдельно может быть установлен маршрутизатор, обеспечивающий автоматическое резервирование с системами связи, а также возможность подключения Wi-Fi или HotSpot.
