Расположение паллет в морском контейнере

Товар в большинстве случаев загружается в морской контейнер на паллетах.

При размещении паллет рекомендуется обратить внимание на следующее:

м- Существует два основных типа паллет: «европаллет» (800mm x 1200mm) и стандартный паллет (1000mm x 1200mm)

— В 20-футовый сухогрузный контейнер может быть загружено 11 «европаллет» или 10 стандартных паллет в один ярус.***

— В 40-футовый сухогрузный контейнер может быть загружено 24 «европаллет» или 21 стандартных паллет в один ярус.***

— Деревянные паллеты должны быть достаточно прочными, чтобы выдержать вес трех ярусов.

— Картонные коробки не должны выступать за края паллеты.

*** Некоторые источники публикуют информацию о максимальной загрузке большего количества паллет (на 1), мы не несем ответственность за реальную загрузку максимального количества паллет в каждом конкретном случае и рекомендуем отправителю/получателю высчитывать это самостоятельно при планировании затарки.

Контейнерные перевозки грузов- одно из ключевых направлений деятельности компании Артмарин. Вы можете доверить нам доставку товара любого типа.

Сухогрузные контейнеры

20-ти футовый контейнер(20’DC)

11 европаллет (800 x 1200 мм)

Читайте также:  Ризотто с морепродуктами морской коктейль

10 стандартных паллет (1000 х 1200 мм)

40-ти футовый контейнер(40’DC)

24 европаллеты (800 x 1200 мм)

21 стандартная паллета (1000 x 1200 мм)

Рефрижераторные контейнеры

20-ти футовый рефконтейнер(20’REF)

10 европаллет (800 x 1200 мм)

9 стандартных паллет (1000 х 1200 мм)

40-футовый рефконтейнер (40’RST, 40’RQ, 40’RHC, 40’RF, 40’RFHC)

23 европаллеты (800 x 1200 мм)

20 стандартных паллет (1000 x 1200 мм)

Источник

Размещение паллет в контейнерах 20, 40 и 45 футов

Паллеты – стандартизированная многооборотная тара, предназначенная для комплектации, складирования и транспортировки грузов. Использование паллет значительно упрощает и ускоряет операции погрузки и разгрузки за счет применения средств механизации, обеспечивает компактное размещение товаров в морских сухогрузных контейнерах, снижает риск повреждения груза.

Типы многооборотной тары по размерам

Паллеты 800х1200 мм

Сертифицированные поддоны размерами 800х1200х145 мм (европоддоны, европаллеты) на опорах с правой стороны имеют клейма EUR (означает европринадлежность) и EPAL (означает, что изделие изготовлено в полном соответствии с требованиями Европейской паллетной ассоциации), окруженные овальной рамкой. На левой стороне располагают другие сведения о производителе и самой продукции. Верхний настил состоит из пяти чередующихся широких и узких дощечек, нижний – из двух узких и одной широкой. На углах конструкции обязательно изготавливаются фаски. Также выпускаются несертифицированные поддоны, по конструкции полностью совпадающие с европаллетами. Несущие доски в них должны быть не менее 20 мм.

Поддоны 1000х1200 мм

К этой группе относятся сертифицированные финпаллеты 1000х12000х145 мм. На опорах с правой стороны имеется клеймо FIN в прямоугольной рамке. На центральных ножках размещают информацию о производителе и дате выпуска изделия. Несертифицированные поддоны размерами 1000х12000х145 мм имеют такую же конструкцию, как и финпаллеты, клеймо отсутствует. Несущая доска должна иметь толщину не менее 20 мм.

Варианты расположения паллет в морских контейнерах

Развитие контейнерных перевозок стало причиной широкого применения стандартизированных поддонов различных размеров и конструкции. Схемы размещения определяются размерами паллет и контейнеров.

Какое количество паллет может разместиться в 20-футовом контейнере?

Схемы загрузки 20-футовых контейнеров европаллетами 800х1200 мм

Схема загрузки 20-футовых контейнеров европаллетами 800х1200 мм

Схема загрузки 20-футовых контейнеров европаллетами 800х1200 мм

Схемы загрузки 20-футовых модулей финподдонами 1000х1200 мм

Схема загрузки 20-футовых модулей финподдонами 1000х1200 мм

Схема загрузки 20-футовых модулей финподдонами 1000х1200 мм

Сколько паллет входит в 40-футовый контейнер?

В морском модуле длиной 40 футов могут разместиться:

  • 25 европоддонов. В одном ряду изделия имеют рядовую ориентацию, во втором они расположены перпендикулярно длинной стенке металлической тары. В модулях с увеличенной шириной (Pallet Wide) размещается 30 европоддонов, установленных перпендикулярно стенкам.
  • 22 финпаллеты. Расположение тары в этом случае такое же, как и для европаллет. Количество поддонов размерами 1000х1200 мм в широком контейнере – 24 штуки.

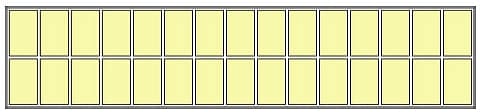

Схемы размещения европаллет 800х1200 мм в 40-футовых контейнерах – стандартных и Pallet Wide

Схема размещения европаллет 800х1200 мм в 40-футовых контейнерах - стандартных и Pallet Wide

Схема размещения европаллет 800х1200 мм в 40-футовых контейнерах - стандартных и Pallet Wide

Схемы размещения финподдонов 1000х1200 мм в 40-футовых модулях – стандартных и широких

Схема размещения финподдонов 1000х1200 мм в 40-футовых модулях - стандартных и широких

Схема размещения финподдонов 1000х1200 мм в 40-футовых модулях - стандартных и широких

Какова вместимость 45-футового контейнера в паллетах?

В модуле длиной 45 футов помещаются:

  • 27 европаллет. В одном ряду изделия расположены параллельно длинной стенке модуля, во втором – перпендикулярно. В моделях Pallet Wide можно разместить 33 европоддона в 3 ряда по 11 штук.
  • 24 финпаллеты. В моделях Pallet Wide можно установить 26 финпаллет.
Читайте также:  От чего принимают икру морского ежа

Схемы размещения европаллет 800х1200 мм в 45-футовых модулях – стандартных и Pallet Wide

Схема размещения европаллет 800х1200 мм в 45-футовых модулях - стандартных и Pallet Wide

Схема размещения европаллет 800х1200 мм в 45-футовых модулях - стандартных и Pallet Wide

Схемы расстановки финпаллет 1000х1200 мм в 45-футовых модулях – стандартных и расширенных

Схема расстановки финпаллет 1000х1200 мм в 45-футовых модулях - стандартных и расширенных

Схема расстановки финпаллет 1000х1200 мм в 45-футовых модулях - стандартных и расширенных

Основные правила расположения груза на поддонах, их погрузки и транспортировки

В соответствии с техническим регламентом высота груза вместе с поддоном не должна превышать 1800 мм. Груз не должен выступать за края тары с каждой стороны более чем на 20 мм. Поэтому перед укладкой груза необходимо просчитать его размеры и массу. Требования к размещению и закреплению определяют индивидуально в каждом конкретном случае.

Паллеты необходимо располагать так, чтобы их удобно было захватывать вилочным погрузчиком. Во избежание поломки тары ее нельзя толкать или двигать.

Основное требование к деревянной таре, ввозимой на территорию Европейского Союза, – наличие фитосанитарного сертификата, свидетельствующего о проведении обеззараживания древесины в соответствии со специальным стандартом. Фитосанитарное клеймо, наносимое на деревянное изделие, имеет форму колоска с аббревиатурой IPPC и буквенным обозначением технологии обеззараживания.

Источник

Размещение паллет в контейнере

Паллеты (они же поддоны) являются транспортной тарой и служат для пакетирования груза. Использование паллет позволят сократить время загрузки / выгрузки груза за счет механизации процесса и значительно уменьшает потери, связанные с повреждением товара.

Наибольшее распространение получили деревянные паллеты двух видов размеров:

1. Европаллеты — 800 х 1200 (мм)

2. Стандартные — 1000 х 1200 (мм)

Примеры схем размещения паллет в 20-фут. контейнере

9 стандарт-паллет (1000 х 1200)

10 стандарт-паллет (1000 х 1200)

Примеры схем размещения паллет в 40-фут. контейнере

22 стандарт-паллеты (1000 х 1200)

Примеры схем размещения паллет в 40-фут. широком контейнере (Pallet Wide)

24 стандарт-паллеты (1000 х 1200)

Примеры схем размещения паллет в 45-фут. контейнере

Примеры схем размещения паллет в 45-фут. широком контейнере (Pallet Wide)

26 стандарт-паллет (1000 х 1200)

33 евро-паллеты (800 х 1200)

Какие типы контейнеров еще используются при перевозках и какие их внутренние размеры, можно посмотреть здесь

Читайте еще про наши услуги:

Источник

Размещение паллет в контейнерах 20, 40 и 45 футов

Паллеты – стандартизированная многооборотная тара, предназначенная для комплектации, складирования и транспортировки грузов. Использование паллет значительно упрощает и ускоряет операции погрузки и разгрузки за счет применения средств механизации, обеспечивает компактное размещение товаров в морских сухогрузных контейнерах, снижает риск повреждения груза.

Наиболее популярны деревянные изделия благодаря их бюджетной стоимости, относительной простоте изготовления, ремонтопригодности и несложной утилизации.

Типы многооборотной тары по размерам

европаллеты 800х1200 мм

В контейнерных перевозках наиболее распространены поддоны с габаритами 800х1200 мм и 1000х1200 мм.

Паллеты 800х1200 мм

финпаллеты 1000х1200 мм

Сертифицированные поддоны размерами 800х1200х145 мм (европоддоны, европаллеты) на опорах с правой стороны имеют клейма EUR (означает европринадлежность) и EPAL (означает, что изделие изготовлено в полном соответствии с требованиями Европейской паллетной ассоциации), окруженные овальной рамкой. На левой стороне располагают другие сведения о производителе и самой продукции. Верхний настил состоит из пяти чередующихся широких и узких дощечек, нижний – из двух узких и одной широкой. На углах конструкции обязательно изготавливаются фаски. Также выпускаются несертифицированные поддоны, по конструкции полностью совпадающие с европаллетами. Несущие доски в них должны быть не менее 20 мм.

Читайте также:  Будь моим морем будь моим ветром

Поддоны 1000х1200 мм

К этой группе относятся сертифицированные финпаллеты 1000х12000х145 мм. На опорах с правой стороны имеется клеймо FIN в прямоугольной рамке. На центральных ножках размещают информацию о производителе и дате выпуска изделия. Несертифицированные поддоны размерами 1000х12000х145 мм имеют такую же конструкцию, как и финпаллеты, клеймо отсутствует. Несущая доска должна иметь толщину не менее 20 мм.

Варианты расположения паллет в морских контейнерах

Развитие контейнерных перевозок стало причиной широкого применения стандартизированных поддонов различных размеров и конструкции. Схемы размещения определяются размерами паллет и контейнеров.

Какое количество паллет может разместиться в 20-футовом контейнере?

Схемы загрузки 20-футовых контейнеров европаллетами 800х1200 мм

Схемы загрузки 20-футовых модулей финподдонами 1000х1200 мм

Сколько паллет входит в 40-футовый контейнер?

В морском модуле длиной 40 футов могут разместиться:

  • 25 европоддонов. В одном ряду изделия имеют рядовую ориентацию, во втором они расположены перпендикулярно длинной стенке металлической тары. В модулях с увеличенной шириной (Pallet Wide) размещается 30 европоддонов, установленных перпендикулярно стенкам.
  • 22 финпаллеты. Расположение тары в этом случае такое же, как и для европаллет. Количество поддонов размерами 1000х1200 мм в широком контейнере – 24 штуки.

Схемы размещения европаллет 800х1200 мм в 40-футовых контейнерах – стандартных и Pallet Wide

схема загрузки 40-футового контейнера европаллет 800х1200 мм

Схемы размещения финподдонов 1000х1200 мм в 40-футовых модулях – стандартных и широких

схема загрузки 40-футового контейнера финподдонами 1000х1200 мм

Какова вместимость 45-футового контейнера в паллетах?

В модуле длиной 45 футов помещаются:

  • 27 европаллет. В одном ряду изделия расположены параллельно длинной стенке модуля, во втором – перпендикулярно. В моделях Pallet Wide можно разместить 33 европоддона в 3 ряда по 11 штук.
  • 24 финпаллеты. В моделях Pallet Wide можно установить 26 финпаллет.

Схемы размещения европаллет 800х1200 мм в 45-футовых модулях – стандартных и Pallet Wide

схема загрузки контейнера 20 футов европаллетами 800х1200 мм

схема размещения европаллет 800х1200 мм в контейнере 45 футов

Схемы расстановки финпаллет 1000х1200 мм в 45-футовых модулях – стандартных и расширенных

схема разгрузки контейнера 45 футов финпаллетами 1000х1200 мм

схема загрузки 45-футового контейнера финпаллетами 1000х1200 мм

Основные правила расположения груза на поддонах, их погрузки и транспортировки

В соответствии с техническим регламентом высота груза вместе с поддоном не должна превышать 1800 мм. Груз не должен выступать за края тары с каждой стороны более чем на 20 мм. Поэтому перед укладкой груза необходимо просчитать его размеры и массу. Требования к размещению и закреплению определяют индивидуально в каждом конкретном случае.

Паллеты необходимо располагать так, чтобы их удобно было захватывать вилочным погрузчиком. Во избежание поломки тары ее нельзя толкать или двигать.

Основное требование к деревянной таре, ввозимой на территорию Европейского Союза, – наличие фитосанитарного сертификата, свидетельствующего о проведении обеззараживания древесины в соответствии со специальным стандартом. Фитосанитарное клеймо, наносимое на деревянное изделие, имеет форму колоска с аббревиатурой IPPC и буквенным обозначением технологии обеззараживания.
