Расчет пруда отстойника пример

Проект расширения ООО «Угольный разрез «Канский» на Тайнинском участке Канского буроугольного месторождения. Раздел 7-9 , страница 8

Производительность насосной станции, м 3 /час

течения воды, м/сек

Пропускная способность трубопровода, м 3 /час

9.5.1. Расчет пруда отстойника

Определение требуемых размеров очистных сооружений выполнено на основании «Временной инструкции по проектированию сооружений для очистки поверхностных сточных вод» СН 496-77 и «Временных рекомендаций по проектированию сооружений для очистки поверхностного стока с территорий промышленных предприятий» на максимальный приток воды в конце отработки

Суммарную площадь горизонтальных отстойников в плане определяем по формуле:

F =

где Qр — расчетный расход воды, поступающей в отстойник –500 м 3 /час (по производительности водоотливной установки во время дождя);

uо — скорость выпадения взвесей, задерживаемых отстойником, мм/с;

— коэффициент, учитывающий влияние вертикальной составляющей скорости потока; максимальный приток воды на конец отработки

где — средняя скорость протока в отстойнике, мм/с.

При эффекте удаления взвесей 85 % расчетная скорость осаждения взвесей принимается 0,1 мм/с, скорость движения воды в отстойнике – 1,8 мм/с.

Требуемая площадь отстойников:

F =

Длина отстойника определяется по формуле:

L0 = ,

где H0 — глубина проточной части (принимается аналогично существующим отстойникам 1,5 м);

С учетом успокоительной части длина отстойника

,

где К6 — коэффициент, учитывающий удлинение сооружения за

счет успокоительной части (принимается равным 1,2);

L = 67,5 х 1,2 = 81,0 м

Ширина отстойника определяется по формуле:

Для усреднения количества и качества сбрасываемых карьерных вод в р. Тайна предусматривается устройство регулирующих емкостей, рассчитанных на прием пиковых расходов во время ливневых дождей и последующее опорожнение после уменьшения притока.

Исходя из рельефа местности и опыта эксплуатации существующих отстойников, принимаем следующую конструкцию проектируемых очистных сооружений: три последовательно соединенные секции отстойника, каждая длиной 85 м и шириной 40 м.

Для аккумуляции пикового расхода во время дождя в количестве 21000 м 3 , требуемую глубину отстойников увеличиваем на 2,0 м из расчета:

21000 / 3 х 85 х 40 = 2,0

Две нижних секции служат для дополнительной очистки воды.

Время пребывания в отстойнике составит:

T = 3 ( L х B х Ho ) / Qр = 3 ( 85 х40 х 1,5 ) / 500 = 30,6 час

Общую длину отсека для задержания нефтепродуктов определяем расчетом на всплытие нефтяных частиц по формуле:

где Umin— скорость всплытия частиц нефтепродуктов, см/с ( при крупности

частиц 80 мкм для прудов-отстойников Umin= 0,0465 см/с)

а — коэффициент, учитывающий турбулентность и струйность по-

тока, принимается в зависимости от отношения V/ Umin;

при а = 1,4

Расчет осадочной части отстойника определяем по объему твердого осадка за год:

где Wо – объем твердого осадка за год, м 3 ;

С — начальное содержание твердых взвешенных частиц 0,3т/1000м 3 ;

Э — степень очистки, % начального содержания, 98%;

W — объем воды, поступающей в отстойник за год, 1923тыс. м 3 ;

g — объемный вес осадка, 1,43т/м 3 ;

м 3

м

Из-за возможной неравномерности слоя осадка по площади hос увеличиваем на 30% и hос = 0,07 м.

Превышение строительной высоты сооружения над расчетным уровнем воды рекомендуется принимать для прудов отстойников 0,5 м.

  • АлтГТУ 419
  • АлтГУ 113
  • АмПГУ 296
  • АГТУ 267
  • БИТТУ 794
  • БГТУ «Военмех» 1191
  • БГМУ 172
  • БГТУ 603
  • БГУ 155
  • БГУИР 391
  • БелГУТ 4908
  • БГЭУ 963
  • БНТУ 1070
  • БТЭУ ПК 689
  • БрГУ 179
  • ВНТУ 120
  • ВГУЭС 426
  • ВлГУ 645
  • ВМедА 611
  • ВолгГТУ 235
  • ВНУ им. Даля 166
  • ВЗФЭИ 245
  • ВятГСХА 101
  • ВятГГУ 139
  • ВятГУ 559
  • ГГДСК 171
  • ГомГМК 501
  • ГГМУ 1966
  • ГГТУ им. Сухого 4467
  • ГГУ им. Скорины 1590
  • ГМА им. Макарова 299
  • ДГПУ 159
  • ДальГАУ 279
  • ДВГГУ 134
  • ДВГМУ 408
  • ДВГТУ 936
  • ДВГУПС 305
  • ДВФУ 949
  • ДонГТУ 498
  • ДИТМ МНТУ 109
  • ИвГМА 488
  • ИГХТУ 131
  • ИжГТУ 145
  • КемГППК 171
  • КемГУ 508
  • КГМТУ 270
  • КировАТ 147
  • КГКСЭП 407
  • КГТА им. Дегтярева 174
  • КнАГТУ 2910
  • КрасГАУ 345
  • КрасГМУ 629
  • КГПУ им. Астафьева 133
  • КГТУ (СФУ) 567
  • КГТЭИ (СФУ) 112
  • КПК №2 177
  • КубГТУ 138
  • КубГУ 109
  • КузГПА 182
  • КузГТУ 789
  • МГТУ им. Носова 369
  • МГЭУ им. Сахарова 232
  • МГЭК 249
  • МГПУ 165
  • МАИ 144
  • МАДИ 151
  • МГИУ 1179
  • МГОУ 121
  • МГСУ 331
  • МГУ 273
  • МГУКИ 101
  • МГУПИ 225
  • МГУПС (МИИТ) 637
  • МГУТУ 122
  • МТУСИ 179
  • ХАИ 656
  • ТПУ 455
  • НИУ МЭИ 640
  • НМСУ «Горный» 1701
  • ХПИ 1534
  • НТУУ «КПИ» 213
  • НУК им. Макарова 543
  • НВ 1001
  • НГАВТ 362
  • НГАУ 411
  • НГАСУ 817
  • НГМУ 665
  • НГПУ 214
  • НГТУ 4610
  • НГУ 1993
  • НГУЭУ 499
  • НИИ 201
  • ОмГТУ 302
  • ОмГУПС 230
  • СПбПК №4 115
  • ПГУПС 2489
  • ПГПУ им. Короленко 296
  • ПНТУ им. Кондратюка 120
  • РАНХиГС 190
  • РОАТ МИИТ 608
  • РТА 245
  • РГГМУ 117
  • РГПУ им. Герцена 123
  • РГППУ 142
  • РГСУ 162
  • «МАТИ» — РГТУ 121
  • РГУНиГ 260
  • РЭУ им. Плеханова 123
  • РГАТУ им. Соловьёва 219
  • РязГМУ 125
  • РГРТУ 666
  • СамГТУ 131
  • СПбГАСУ 315
  • ИНЖЭКОН 328
  • СПбГИПСР 136
  • СПбГЛТУ им. Кирова 227
  • СПбГМТУ 143
  • СПбГПМУ 146
  • СПбГПУ 1599
  • СПбГТИ (ТУ) 293
  • СПбГТУРП 236
  • СПбГУ 578
  • ГУАП 524
  • СПбГУНиПТ 291
  • СПбГУПТД 438
  • СПбГУСЭ 226
  • СПбГУТ 194
  • СПГУТД 151
  • СПбГУЭФ 145
  • СПбГЭТУ «ЛЭТИ» 379
  • ПИМаш 247
  • НИУ ИТМО 531
  • СГТУ им. Гагарина 114
  • СахГУ 278
  • СЗТУ 484
  • СибАГС 249
  • СибГАУ 462
  • СибГИУ 1654
  • СибГТУ 946
  • СГУПС 1473
  • СибГУТИ 2083
  • СибУПК 377
  • СФУ 2424
  • СНАУ 567
  • СумГУ 768
  • ТРТУ 149
  • ТОГУ 551
  • ТГЭУ 325
  • ТГУ (Томск) 276
  • ТГПУ 181
  • ТулГУ 553
  • УкрГАЖТ 234
  • УлГТУ 536
  • УИПКПРО 123
  • УрГПУ 195
  • УГТУ-УПИ 758
  • УГНТУ 570
  • УГТУ 134
  • ХГАЭП 138
  • ХГАФК 110
  • ХНАГХ 407
  • ХНУВД 512
  • ХНУ им. Каразина 305
  • ХНУРЭ 325
  • ХНЭУ 495
  • ЦПУ 157
  • ЧитГУ 220
  • ЮУрГУ 309
Читайте также:  Фен для сварки пвх пленки для бассейна

Полный список ВУЗов

Чтобы распечатать файл, скачайте его (в формате Word).

Источник

Расчет очистных сооружений прудов-отстойников

Расчетный объем сточных вод следует определять как сумму дождевых вод и других вод, протекающих по коллектору дождевой канализации. Среднегодовые объемы дождевых вод (м 3 с 1 га), поступающих на очистные сооружения можно определить по формуле:

где Нж среднегодовое количество дождевых осадков (мм), определяемое по данным ближайшей метеостанции; Кд — коэффициент, учитывающий объем дождевых вод, направленных на очистное сооружение, который принимается по таблице 4.5 в зависимости от значения q20 в формуле (2.17).

q20, л\с с 1 га
Кд 0,9 0,8 0,78 0,7 0,65 0,53 0,45

Среднегодовое количество талых вод, направляемых на очистное сооружение, определяется по зависимости (м 3 с 1 га):

, (4.6)

где средний многолетний слой весеннего стока (мм), определяемый по картам изолиний (см. рис. 2.9); Кв коэффициент, учитывающий объем талых вод , поступающих на очистное сооружение, определяется по таблице 4.6.

Значения коэффициента Кв от района весеннего стока

Вероятность превышения, Р,% Значения коэффициента Кв для различных районов весеннего стока
0,56 0,66 0,8 1,0
0,47 0,56 0,69 0,77
0,40 0,47 0,63 0,56
0,35 0,41 0,54 0,47
0,30 0,37 0,47 0,40

Карта районирования весеннего стока приведена на рис.4.12.

Формулой 4.6 учитывается, что часть воды от таяния снега (

20 % ) не поступает на очистное сооружение, так как с городских территорий часть снега вывозится.

Для приближенных расчетов объем моечных вод можно принимать равным WM= 150 . 200 м 3 с 1 га в год.

Необходимо отметить, что расходы и объемы дождевых вод, определяемые по вышеприведенным зависимостям, соответствуют водосборным бассейнам со средними условиями застройки, в которых площадь водонепроницаемых поверхностей (кровля, дороги, тротуары) составляет 35. 45 %.

Читайте также:  Как выбрать песочный фильтр насос для бассейна

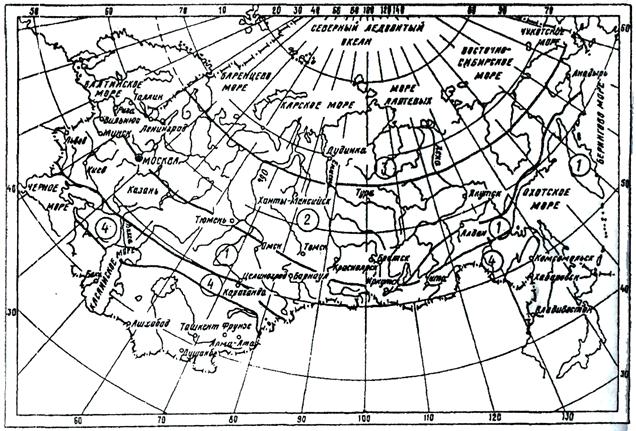

Рис. 4.12 .Карта районирования весеннего стока
