Основные гидротехнические сооружения в рыбоводном хозяйстве
К гидротехническим сооружениям в прудовом рыбоводстве относят головную плотину, водоснабжающие и водосбросные каналы, контурные и разделительные дамбы, водосливы, водовыпуски и др.
Плотиной называют сооружение, преграждающее русло водотока и удерживающее воду с одной стороны на более высоком уровне, чем с другой. Она служит для создания водохранилища (головного пруда) и строится в самом узком месте поймы на плотном водонепроницаемом грунте. Плотины строят из различных материалов — грунта, камня, дерева, бетона, железобетона и стали. Наиболее распространены земляные плотины, которые можно строить из любых грунтов (суглинка, супеси, песка, торфа), но наилучшим материалом является суглинок и супеси с содержанием песка 50-60%. Сечение земляной плотины всегда делают трапецеидальным. Высота головной плотины должна быть такой, чтобы можно было обводнить нижележащий участок поймы, отведенной под рыбоводные пруды, а объем воды образованного ею головного пруда обеспечивал бы потребности всего хозяйства при постоянном водотоке. Для пропуска весеннего паводка в теле плотины устраивают водосбросные сооружения (водосбросы). Водосбросы, устраиваемые в плотине, могут быть выполнены в виде водосливов или водоспусков.
Водосливом называют сооружение для пропуска воды, подступающей в пруд, порог которого расположен на уровне постоянного горизонта воды в пруду. Водосливы устраивают в тех случаях, когда максимальный паводковый расход не превышает 10-15 м 3 /с, а глубина над порогом водослива не более 1,5 м.
Для пропуска большого количества воды или для изменения еe уровня вплоть до полного сброса воды из пруда устраивают водоспуски. Водоспуском называют сооружение, порог которого расположен ниже постоянного уровня воды или даже на дне пруда. Отверстие водоспуска перекрывают щитами, с помощью которых можно увеличивать или уменьшать пропуск воды через сооружение. Строят водоспуски из дерева, бутобетона, бетона и железобетона. В головных плотинах устраивают открытые водоспуски. Для сброса воды из прудов и регулирования уровне в них служат донные трубчатые водоспуски, которые размещают в наиболее низких местах водоема. Донный трубчатый водоспуск состоит из горизонтальной трубы (лежака), вертикальной башни (стояка) и служебного мостика. Существуют водоспуски с одними и двумя рядами щитков. В водоспуске с одним рядом щитков вода, переливаясь через верхний щиток, попадает в горизонтальную трубу и, пройдя по ней, выливается из пруда. В водоспуске с двумя рядами щитков первый ряд щитков устраивают в передней стенке, второй — в середине стояка. Такое расположение щитков позволяет сбрасывать придонные слои воды, если в передней стенке у дна вместо щитка установить решетку или сетку. Вода поступает в стояк через решетку и поднимается между рядами щитков до верхнего щитка второго ряда, переливается через него в лежак и вытекает из пруда.
Водоснабжающая система рыбоводных хозяйств состоит из земляных каналов, трубопроводов и лотков, по которым вода от водохранилища самотеком подается к рыбоводным прудам. Основным элементом водоснабжающей системы является магистральный канал, по которому вода подводится от водохранилища к прудам. Он расположен выше горизонтов воды прудов хозяйств. Земляные каналы устраивают в выемке, полувыемке-полунасыпи и реже в насыпи. Для снабжения водой прудов от магистрального канала делают ответвления.
В тех случаях, когда расход воды небольшой (до 300 л/с) или сильно пересеченный рельеф местности, водоснабжение производят с помощью деревянных лотков.
На магистральном канале для регулирования расхода воды устраивают шлюзы-регуляторы. Перед щитками головного шлюза-регулятора располагают решетки, которые препятствуют проходу дикой рыбы из водохранилища в водоснабжающий канал.
Шлюзы-регуляторы устанавливают в местах, где нужно перекрыть течение воды по каналу и направить воду в лоток или отводной канал. Обычно шлюз-регулятор устанавливают за водовыпуском. Водовыпуски — сооружения для подачи воды из канала в пруд.
В рыбоводных хозяйствах пруды различных категорий обычно строят путем обвалования контурными и разделительными дамбами. Контурные дамбы отделяют пруд от реки, а разделительные — отделяют один пруд от другого.
Немаловажное значение при строительстве прудов имеет устройство ложа пруда. Как указывалось выше, все рыбоводные пруды должны быть полностью спускными, причем при спуске пруда вся рыба должны быть сконцентрирована в одном месте. Для этой цели дно пруда выравнивают с небольшим уклоном к водоспуску. По дну пруда прорывают центральную сборную канаву, в которую собираются боковые коллекторные канавы. При спуске пруда рыба по этим канавам собирается перед водоспуском в рыбной яме.
Источником водоснабжения рыбоводных прудов могут быть: постоянно действующие ключи, реки, артезианские скважины, ручьи и для некоторых категорий прудов атмосферные осадки.
При ключевом источнике водоснабжения пруды устраиваются путем перегораживания плотиной долины или балки, в которую вливаются ключи. Ключевые пруды, как правило, холодные, поэтому в прудовых хозяйствах с таким типом питания желательно устраивать согревательные пруды, назначение которых в прогревании и отстаивании воды, поступающей в пруды летних категорий.
При снабжении рыбоводных хозяйств водой из рек различают две резко обособленные группы прудов: русловые и пойменные.
Русловые пруды устраиваются так же, как на ручьях, перегораживанием реки плотиной. Такое расположение прудов, как правило, связано со слабым развитием поймы, и пруды, обычно нагульные, располагаются непосредственно в русле реки.
В этом случае пруды имеют зависимое водоснабжение и, так как вода реки протекает через все пруды, их плотины должны иметь дорогостоящие водосбросы.
Пойменные пруды устраиваются путем обвалования пониженной части поймы.
Желательно, чтобы каждый пруд имел самостоятельное водоснабжение и спуск воды. Наиболее удобно это осуществить в том случае, когда рыбоводные пруды располагаются по склону долины.
Помимо независимого водоснабжения достоинством этой схемы расположения прудов является и возможность пропускать паводковую воду только через головной пруд, не затрагивая остальных прудов.
В ряде случаев применяют комбинированную компоновку рыбоводных прудов, т. е. пруды питомной части располагают в пойме реки, а нагульные пруды в ее русле.
Размещение прудов на плане участка должно производиться с учетом приведенной выше рекомендации и требований, предъявляемых к прудам отдельных категорий.
Источник
Основные гидротехнические сооружения в прудовом рыбоводстве
МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
 | ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ» |
Кафедра разведения животных
ДС 12.03 Рыбоводство
Основные гидротехнические сооружения в прудовом рыбоводстве
Специальность 110401 Зоотехния
Составитель: С.Г. Каримова, Ю.А.Ракина
Рецензент: ведущий специалист РБ по рыбоводству Юсупов Р.Б.
Ответственный за выпуск: зав. кафедрой Разведения животных и пчеловодства, доцент Ф.Р. Валитов
Обсуждена и одобрена на заседании кафедры разведения животных и пчеловодства от 27 августа 2013 г. (протокол № 1).
Рассмотрена и одобрена на заседании методической комиссии факультета Биотехнологий и ветеринарной медицины 27.08. 2013 г. (протокол № 1).
1 Тема: Основные гидротехнические сооружения в прудовом хозяйстве
1.1 Цель занятия: Познакомиться с назначением и устройством основных гидротехнических сооружений, имеющихся в прудовых карповых хозяйствах.
1.2 Материалы и оборудование: Плакаты, рисунки, фотографии, гидротехнические сооружения рыбоводческого хозяйства.
1.3 Содержание. Правильное устройство и хорошее содержание гидротехнических сооружений рыбоводных прудов обеспечивают нормальное ведение прудового хозяйства.
Поэтому практику — рыбоводу очень важно знать основные принципы устройства гидротехнических сооружений прудов, основные требования к их качеству, а также те мероприятия, которые проводят при строительстве рыбоводных прудов и в период их эксплуатации.
Прудовое рыбоводное хозяйство имеет целую систему гидротехнических сооружений. Обеспечение водой осуществляется из различных источников: рек, озер, водохранилищ, каналов, родников, используются грунтовые воды. Вода должна поступать в пруды самотеком в достаточном количестве, а ее качество — отвечать требованиям, предъявляемым при разведении и выращивании рыбы. В некоторых случаях водоснабжение осуществляется через насосные станции.
Для обеспечения водоподачи самотеком необходимо, чтобы источник водоснабжения был расположен выше рыбоводных прудов. Размещение же гидротехнических сооружений зависит не только от местоположения источников водоснабжения, но и от рельефа местности и характера грунтов. Поэтому рекомендуется устраивать прудов в долинах рек, используя продольные и поперечные уклоны местности, что обусловливает самотечное поступление и сброс воды в водоприемник.
По характеру снабжения прудов водой различают прудовые хозяйства с независимой и зависимой системой водоснабжения. Желательно иметь независимое водоснабжение, при котором наполнение водой и спуск из каждого пруда можно проводить независимо от других. Это обеспечивает самостоятельное проведение всех рыбоводных процессов в каждом пруду, а также снижает возможность переноса различных заболеваний из одних прудов в другие. А при зависимом водоснабжении вода из источника питания попадает в тот или иной пруд только после прохождения через предыдущий.
Рыбоводные пруды могут быть копаными, обвалованными, частично копаными и частично обвалованными. Копаными бывают главным образом зимовальники. Одно из основных требований, предъявляемых к рыбоводным прудам, заключается в возможности их полного спуска.
Наиболее продуктивны и удобны в эксплуатации обвалованные пруды. При их строительстве земельный участок обваловывают дамбами, обычно земляными.
К основным гидротехническим сооружениям рыбоводного прудового хозяйства можно отнести следующие.
Плотины — строятся поперек русла водотока для образования водохранилища головного пруда. Участок патока, расположенный выше плотины называется верхним бьефом, а участок ниже плотины – нижним бьефом. Уровень воды (горизонт) в верхнем бьефе называют подпорным, а в потоке до установки плотины – бытовым. Разность между подпорным и бытовым горизонтами называется подпором или напором. Для сооружения применяют различные материалы: грунты, камень, бетон, железобетон и т.д. Наиболее распространенными, дешевыми и простыми являются земляные плотины. Наилучшим материалом для них считаются суглинки и супеси. Конструкция плотин состоит из следующих основных элементов: подошвы — нижней части плотины, гребня — верхней части, откосов — ограничений с боковых сторон. Расстояние между подошвой и гребнем является высотой плотины. Откос, обращенный от плотины вверх по течению, называется верховым или мокрым, а обращенный вниз — низовым или сухим. Во избежание фильтрации в основании плотины по её оси (средняя линия вдоль насыпи) роют траншею для так называемого зуба (иногда его называют замком), достигающего водоупорных грунтов.
Ядро – замок – это стенка из водоупорных грунтов, выполненная в теле плотины над зубом и представляющая его непосредственное продолжение. Оно должно быть на 0,5 м выше самого высокого уровня воды перед плотиной.
Экран представляет собой наклонный слой водонепроницаемого грунта верхнего откоса плотины. Для предупреждения размыва и промерзания экран сверху покрывают толстым слоем песка и гравия (так называемой пригрузкой) (рисунок 1).
В больших водоемах образуются прибойные волны, разрушающие гребень плотины. Поэтому по высоте она должна не менее чем на 1 м превосходить нормальный уровень воды (сухой запас).
Дамбы — предназначены для образования контура или для разделения прудов между собой. Их строят из грунта. Гребень дамбы делают шириной 1-2 м, а если по дамбе приходит дорога, то шириной до 3,5-4 м. При песчаном грунте нужно делать очень пологие откосы и широкий гребень. При тяжелом, водонепроницаемом грунте (суглинок) делают более узкий гребень. Крутые склоны приводят к эрозии, а пологие мешают причалить лодки.
Для основания дамбы верхний гумусный слой почвы снимают и используют его в качестве первого продуктивного слоя в новом пруду. Насыпают щебень для лучшего сцепления минерального грунта. В теле дамбы делают ядро из глины, высота которого зависит от высоты будущего подпора воды.
Для предохранения от размыва откосы дамб и плотин покрывают дерном или на них высевают травы. Хорошо защищают дамбы и плотины от волн и размыва тростник, рогоз и камыш. А в больших прудах мокрый откос дамб и плотин со стороны господствующих ветров защищают железобетонными плитами или замащивают камнем.

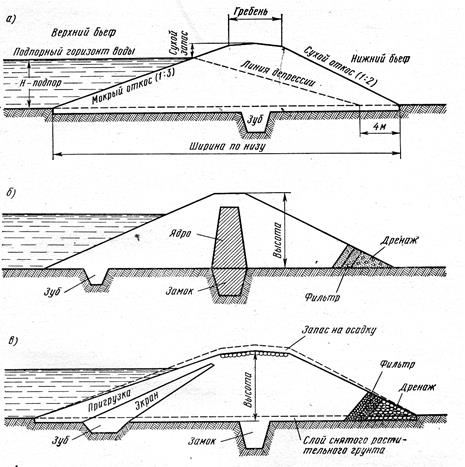

Рисунок 1. Земляная плотина:
а – основные элементы плотины, б – плотина с ядром, в – плотина с экраном и дренажем.
Водослив — устраивают к головной плотине. Он необходим для сброса лишней воды, поступающей из источника водоснабжения, а также паводковых вод. Водослив строят так, чтобы его дно было на уровне нормального горизонта воды в пруду и при повышении уровня в пруду лишняя вода сбрасывалась автоматически.
Водоподающие сооружения — предназначены для подачи воды от головного пруда до всех остальных прудов. Подачу воды осуществляют через каналы трубопроводы и лотки.
Система водоподающих каналов включает магистральные и распределительные каналы. В голове каналов или трубопроводов устраивают водозаборные сооружения которые представляют собой открытые шлюзы — регуляторы или трубчатые водоспуски. Подача воды из каналов в пруды производится через водовыпуски. Входное отверстие водоспуска перекрывают сеткой — рыбозаградителем, чтобы сорная рыба не попадала из канала в пруд.
Водоспускные сооружения — предназначены для полного спуска из пруда в период облова рыбы, регулирование уровня воды в течение сезона выращивания рыбы и создания необходимой проточности. Их располагают в теле дамбы и плотины, или в берегах русловых прудов в наиболее глубокой части водоема. Одним из обязательных сооружений пруда, обеспечивающим культурное состояние водоема, являются донные водоспуски и “монахи”. Это деревянные железобетонные или металлические сооружения, обеспечивающие полной спуск воды или регулирующие горизонт воды в прудах. Монах зимовального пруда состоит из стояка и лежака. Стояк имеет два ряда шандор. Причем, у первого ряда шандор отсутствует нижний щиток (вставлена рамка с сеткой), а у второго ряда — верхний. Такое строение монаха обеспечивает обмен нижних слоев воды пруда (рисунок 2).
 |

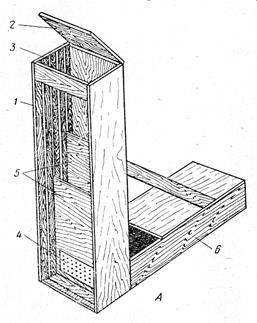

Рисунок 2. А – общий вид донного водоспуска; В – с двумя рядами щитков. 1 – стояк, 2 крышка, 3 пазы для щитков, 4 – рамка сеткой (шандоры), 6 – лежак, ув – урез воды Каждый пруд имеет водосборную сеть — систему каналов на дне прудов, обеспечивающую сброс воды из них и осушение ложа пруда. Она состоит обычно из центрального канала и входящих в него боковых каналов. В зависимости от категории прудов канавы делают шириной 0,3-0,5 м. и глубиной 0,4-0,6 м. Центральная сборная канава у водоспуска заканчивается сборной рыбной ямой, размеры которой зависят от площади пруда. Рыбоуловители — устраивают для вылова рыбы и располагают их обычно в отводящем канале. Конструкции рыбоуловителей бывают различными в зависимости от категории пруда. Для облова нерестовых и мальковых прудов устраивают простейший рыбоуловитель, который представляет собой удлиненный ящик с отверстиями и щелями в боковых стенках для стока воды. Рыбоуловители выростных и нагульных прудов делают стационарными; его делают ввиде канала, укрепленного бетоном или железобетоном. В конце канала устраивают перегораживающую решетчатую перемычку, закрывающую выход рыбы из рыбоуловителя. Аэраторы — это приспособления улучшающие газовый состав воды. В них вода разбрызгивается смешивается с воздухом и обогащается кислородом. Кроме вышеперечисленных сооружений, существуют дополнительные гидротехнические сооружения, обеспечивающие нормальную эксплуатацию основных. Для “гашения” высоты на магистральных каналах устраивают перепады, быстротоки; для преодоления естественных и искусственных препятствий — мосты; для отвода фильтрационных вод — дренажи. Источник |
