Водный аттракцион — противоток для бассейна, что это такое и каковы его особенности?

Функционал бассейна можно существенно расширить, если использовать различные аттракционы. Существует масса вариантов и конструкций, одним из наиболее популярных считается противоток.

Он может использоваться как в стационарных, так и в легких каркасных или надувных чашах. Такая универсальность сделала противоток востребованным и весьма эффективным аттракционом.

Определение и описание целесообразности установки

Противоток — это аттракцион для бассейна. Он образует мощный поток воды, позволяющий проводить тренировки пловцов, выполнять гидромассаж, создавать различные нагрузки на определенные группы мышц в лечебно-профилактических целях.

Устройство несложное и может быть изготовлено самостоятельно. Однако, надо иметь в виду — противоток не встраивается в циркуляционную системы и работает отдельно.

Это важный момент, так как многие пользователи, пытаясь упростить себе задачу, пытаются устанавливать комплект в разрыв циркуляционной петли. В результате получается перегрузка фильтров, а противоток не работает в нужном режиме. Порядок монтажа надо продумать заранее, если есть сомнения — лучше отказаться от использования аттракциона.

Принципиальной необходимости в установке нет. Это дополнительный элемент, который используется в определенных целях.

В некоторых ситуациях монтаж противотока может быть даже опасен, если в чаше находятся дети или люди с ограниченными возможностями. Мощный поток воды может сбить с ног и создать опасную ситуацию для пользователя — он может захлебнуться.

Нужен ли противоток для бассейна? Ответ на этот вопрос также дается в видео:

Конструкция и принцип работы

Противоток представляет собой мощный и производительный водяной насос, оба плеча которого (всасывающее и подающее) подключены к чаше бассейна. У современных моделей точки всасывания и выброса потока совмещены в единой форсунке, что позволяет не делать лишних отверстий в бортиках.

Основной элемент устройства — водяной насос центробежного типа, остальные элементы — подающий и всасывающий патрубки, одно- или многоцветная подсветка (RGB) и (иногда) установка для подачи в поток мелких пузырьков воздуха.

Схема установки

Схематическое изображение механизма противотока выглядит следующим образом:

Это модель противотока, оснащенная подачей пузырьков воздуха (эффект «жемчужная ванна»). В центральной части схемы расположен насос, от которого отходят две трубы, соединенные общей выходной деталью (форсункой).

Верхняя труба, выходящая из насоса сначала вертикально, а затем изгибающаяся до горизонтали, является патрубком подачи — через нее поток поступает в чашу. Нижняя труба, входящая в насос по оси вращения крыльчатки, является всасывающим патрубком.

Подача воздуха в поток — ноу-хау немецкой фирмы BADU, модели от других производителей, как правило, изготавливаются без этого дополнения. В качестве бонусов используются устройства подсветки струи.

Какие есть виды оборудования?

Существует несколько разновидностей противотоков.

По способу монтажа:

• Стационарные (встраиваемые). Устанавливают в момент первоначального строительства чаши (как правило, тоже стационарной, бетонной или блочной). Вторые приобретают для использования в паре с сезонными легкими моделями каркасными, надувными и т.п.) навесно противоток быстро устанавливается и снимается, что позволяет демонтировать установку на зиму.
• Навесные.

Кроме этого, в продаже есть противотоки с одной или двумя струями. Они заметно отличаются друг от друга — первые хороши для гидромассажных процедур или игр, а вторые рассчитаны на занятия для пловцов — две струи создают широкий и ровный поток, создающий сопротивление по принципу беговой дорожки.

Критерии выбора

Выбирая противоток, надо руководствоваться несколькими критериями:

• Размер чаши. Для небольшого бассейна мощные установки не используются.
• Назначение. Производительность противотока выбирают исходя из того, какие пользователи будут в бассейне.

Например, для детей достаточно 25 м 3 /час, а для гидромассажа или игр — 40 м3/час. Устройства с большей производительностью используются для тренировки спортсменов.

Наличие дополнительных функций (подсветка, пузырьки и т.п.). Это важно для аттракционов, имеющих чисто развлекательное назначение.

Тип монтажа (навесной или встраиваемый). Здесь выбор зависит от особенностей чаши — для стационарных бассейнов, находящихся в процессе строительства, требуются встраиваемые модели, а для сезонных или давно используемых — навесные.

Кроме этого, важным критерием является цена установки. Некоторые импортные модели слишком дороги, что вынуждает владельцев бассейнов использовать самодельные конструкции.

Модели на рынке

В продаже имеется масса моделей противотоков разной конструкции и производительности.

Есть навесные и встраиваемые установки, которые выбирают исходя из типа чаши. Рассмотрим их по отдельности.

Навесные

Среди навесных моделей следует выделить:

• Mountfield Azuro AquaJet. Производительность насоса — до 100 м3/час, что позволяет использовать устройство в любых режимах. В комплекте пневматическое управление и подсветка. Число форсунок — 3. Цена от 340 000 ₽.
• Badu jet Riva. Устройство универсального типа. При производительности 54 м 3 /час, этот противоток можно использовать как для тренировок, так и для развлечений. В комплект входит многоцветная светодиодная подсветка (RGB), а также насадка для пузырькового гидромассажа. Стоимость комплекта — 190 000 ₽.

Стационарные

Среди стационарных моделей необходимо выделить следующие образцы:

• Speck (Badu Jet) Primavera. Немецкая установка с производительностью 75 м 3 /час. Мощность двигателя насоса — 3,5 кВт, требуется трехфазное электропитание (380 В). Угол поворота форсунок можно регулировать в диапазоне 60°. Цена — 420 000 ₽.
• AquaViva Jet ST-5. Производительность — 68 м3/час, мощность двигателя — 4,7 кВт. Электропитание — 380 В (трехфазное). Цена — 90 000 ₽.

Стоимость встраиваемых противотоков имеет широкий диапазон, хотя рабочие характеристики отдельных моделей не всегда соответствуют цене.

Как установить своими руками: пошаговая инструкция

Самостоятельная установка противотока — это процедура, которая выполняется в соответствии с типом устройства.

Если это встраиваемая модель, то процесс проходит параллельно постройке борта бассейна:

1. Выбирается место для размещения противотока, отводится камера для размещения оборудования. Необходимо обеспечить свободное место для установки коробки электропитания и возможности выполнять ремонт или обслуживание.
2. В камере делается помост такой высоты, чтобы насос противотока оказался установлен прямо перед отверстием в бортике. Помост может быть выполнен из древесины, которую предварительно обрабатывают антисептиком для исключения гниения.
3. На помост устанавливают насос и подключают к нему патрубки. Затем присоединяют пневматический узел и подсветку (если есть).
4. Окончательная установка выполняется после отделки чаши. Форсунка, выходящая внутрь бассейна, плотно закрепляется на стенке с использованием гидроизоляционного материала. Это важный момент, так как вода в камеру попадать не должна.

Установка навесного устройства несколько отличается:

1. Выбирают место для размещения устройства. Если бассейн бетонный, должна быть завершена отделка. Для каркасных или надувных бассейнов потребуется установка несущей конструкции.
2. Противоток в сборе прикладывают к месту установки. Убедившись, что оно выбрано правильно, снимают пластиковую крышку и отмечают точки установки винтов. Сверлят отверстия, устанавливают дюбели (для бетонных чаш) или крепят корпус к опорной системе с помощью болтов.
3. Подключают все патрубки, подают электропитание, проверяют работоспособность противотока.

Где и примерно по какой стоимости можно заказать монтаж?

Установку противотока следует заказывать у работников специализированных сервисных центров или гарантийных мастерских. Это позволит получить грамотный монтаж и сохранить гарантийный договор. Самовольный монтаж может стать основанием для его расторжения.

Ремонт поломок

Ремонт противотока должны выполнять квалифицированные специалисты из сервисных центров.

Стоимость ремонта зависит от характера поломки, например, ремонт насоса может обойтись в 14 000 ₽, а замена отдельных деталей — не более 1000 ₽.

Как правило, поломки незначительны, вызваны низким качеством пластиковых корпусов или крыльчатки. Неподвижные детали выходят из строя редко, так как нагрузки на них сравнительно невелики.

Кроме этого, возможны проблемы с подсветкой или загрязнение пневматического узла. Все эти неполадки устраняются путем очистки, замены разрушенных деталей или целиком узлов противотока. Иногда найти необходимые запчасти невозможно, поэтому выполняют восстановление проблемных элементов подручными средствами.

Грамотная эксплуатация

Эксплуатация противотока состоит в управлении скоростью подачи потока. У большинства моделей регулировка производится путем выбора одной из 3 позиций — максимальной, средней и минимальной подачи потока.

Управление производится с помощью пневмокнопки на оси форсунки. При нажатии она поворачивается относительно продольной оси, в результате чего напротив патрубка подачи оказывается сопло нужного размера.

Заключение

Использование противотока позволяет значительно расширить функционал бассейна. Как правило, это устройство используют на стационарных чашах, но и сезонные бассейны могут быть оснащены противотоком.

Необходимо выбрать модель с подходящей мощностью и производительностью, выполнить установку в строгом соответствии с инструкцией. Эксплуатация устройства не представляет принципиальной сложности и заключается только в управлении скоростью подачи.

Источник

Типовые проекты бассейнов (скачать бесплатно)

Для удобства монтажа оборудования и строительства бассейнов размещаем типовые проекты бассейнов в доме, на дачи и в бани.

За подробной информацией обращайтесь к профессионалам по тел. (495) 792-53-54/55

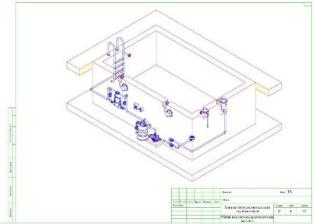

Проект №1 Скиммерной бассейн предназначен для оздоровительного плавания, размерами 5,0х3,0х1,5 м; объём – 22,5 м 3 ; площадь поверхности – 15 м 2 .

В состав водоподготовки входит: фильтровальная установка,прожектора,нагрев воды теплообменником,лестница,донный слив,скиммер,подводный пылесос,регулятор уровня воды,форсунки возврата.

Данный проект подходит для небольших помещений на дачи или в бани.

Проект №2 Скиммерной бассейн предназначен для оздоровительного плавания, размерами 5,0х3,0х1,5 м; объём – 22,5 м 3 ; площадь поверхности – 15 м 2 .

Отличие данного проекта от предыдушего составляет установка электронагревателя 380В. но возможно и подключение на 220В.(для помещений где невозможно установка теплообменника в всязи с отсуствием газового котла) , проект ниш для закладных и конструкция чаши бассейна скачивайте с проекта №1

Проект №3 Скиммерной бассейн предназначен для оздоровительного плавания, размерами 5,0х3,0х1,5 м; объём – 22,5 м 3 ; площадь поверхности – 15 м 2 .

Данный проект предусматривает установку автоматической станции дозации химических реагентов Pn и Ag+(ионы серебра) а также любой другой дезинфекции ,проект ниш для закладных и конструкция чаши бассейна скачивайте с проекта №1

Проект №4 Скиммерной бассейн предназначен для оздоровительного плавания, размерами 5,0х3,0х1,5 м; объём – 22,5 м 3 ; площадь поверхности – 15 м 2 .

В состав водоподготовки входит:фильтровальная установка,прожектора,нагрев воды теплообменником, лестница, донный слив, скиммер, подводный пылесос, регулятор уровня воды, форсунки возврата. Дополнительно предоставленны атракционны (противоток,форсунки для гидромассажа), а также установленна автоматической станции дозации химических реагентов Pn и Ag+(ионы серебра).

Проект №5 Скиммерной бассейн предназначен для оздоровительного плавания, размерами 13,80х4,0х1,35-1,70 м; объём – 82,92 м 3 ; площадь поверхности – 55,20 м 2 .

В состав водоподготовки входит:фильтровальная установка д.760 ,прожектора,нагрев воды теплообменником, лестница, донный слив, скиммера, подводный пылесос, регулятор уровня воды, форсунки возврата,желоба водозабора. Дополнительно предоставленны атракционны (противоток,аэромассаж,водопад), а также установленна автоматической станции дозации химических реагентов Pn и Ag+(ионы серебра), дезинфицирующая УФ-установка и станция коагуляции.

Проект №6 Переливной бассейн предназначен для оздоровительного плавания, размерами 12,00х3,40х1,40-1,80 м; объём – 66,70 м 3 ; площадь поверхности – 40,80 м 2 .

В состав водоподготовки входит:фильтровальная установка ,прожектора,нагрев воды теплообменником 75кВт, блок управления фильтровальной установкой,римская лестница, донный слив, подводный пылесос, автоматический регулятор уровня воды, донные форсунки возврата. Дополнительно предоставленны атракционны (противоток Pahlen JET-2000), а также установленна автоматической станции дозации химических реагентов Pn и Ag+(ионы серебра), дезинфицирующая УФ-установка и станция коагуляции.
