Пеленгатор морской оптический пгк

Пеленгатор морской оптический ПГК-2

Пеленгатор оптический ПГК-2 предназначен для пеленгования береговых объектов, небесных светил и определения курсовых углов по азимутальному кругу репитера.

Технические характеристики:
Габариты, 270 х 96 х 200 мм
Масса, не более 4,2 кг
Степень защиты IP45

Условия эксплуатации:
Диапазон температур от -15 до +55°С
Относительная влажность 95% при Т=40°С

Оптический пеленгатор ПГК-2 предназначается для нахождения компасного пеленга относительно берегового предмета или небесного светила.
Пеленгатор устанавливается на репитере гирокомпасов типа «Курс», гирокурсоуказателей типа «ГКУ» и др.

Оптический пеленгатор ПГК-2 состоит из телескопической системы и микроскопа, предназначенных соответственно для наблюдения пеленгуемого объекта и снятия отсчета компасного пеленга по шкале картушки. Оптическая система находится в корпусе : смонтированном на рамке с двумя лапками для удержания пеленгатора на репитере. В средней части рамки имеется штиф который входит в отверстие в диске на стекле крышки репитера и центрирует пеленгатор. Для установки пеленгатора ПКГ-2 на репитер лапку держателя освобождают подъемом рычажка фиксатора вверх и отводя в сторону, затем ее устанавливают в рабочее положение и закрепляют фиксатором при его опускании.

Наблюдение ведут через окуляр, вращением которого производится фокусировка телескопической системы. Фокусировка микроскопа осуществляется верньером, находящимся справа на корпусе пеленгатора ПГК-2.

Источник

Пеленгатор морской оптический ПГК-2

Оптический пеленгатор ПГК-2 предназначается для нахождения компасного пеленга относительно берегового предмета или небесного светила.
Пеленгатор устанавливается на репитере гирокомпасов типа «Курс», гирокурсоуказателей типа «ГКУ» и др.

Оптический пеленгатор ПГК-2 состоит из телескопической системы и микроскопа, предназначенных соответственно для наблюдения пеленгуемого объекта и снятия отсчета компасного пеленга по шкале картушки. Оптическая система находится в корпусе : смонтированном на рамке с двумя лапками для удержания пеленгатора на репитере. В средней части рамки имеется штиф который входит в отверстие в диске на стекле крышки репитера и центрирует пеленгатор. Для установки пеленгатора ПКГ-2 на репитер лапку держателя освобождают подъемом рычажка фиксатора вверх и отводя в сторону, затем ее устанавливают в рабочее положение и закрепляют фиксатором при его опускании.

Описание

Читайте также:  Чашка с морем внутри

ООО “ФЛИТСНАБ” — специализированная электротехническая компания, занимающаяся комплексными поставками кабельно-проводниковой и электротехнической продукции.

Cельсин ДН-500
ДН-500:
Cельсин ДН-500:
Сельсин ДН 500 – это самосинхронизирующаяся электрическая машина переменного тока. Его назначение — синхронный поворот двух или нескольких механически не связанных валов. На судах сельсины применяют в авторулевых и радиолокационных устройствах. Технические

Катушка электромагнита КУЮЖ.685.442.009
КУЮЖ685.442.009:
ООО ЧебЭнерго производит и реализует катушки электромагнита КУЮЖ.685442.009 и др. Цена 3050 руб с НДС. Короткие сроки. Гибкая система скидок. Звоните! Данилов Евгений. ООО ЧебЭнерго, г. Чебоксары. тел.(8352) 38-43-12; 38-43-17 факс

Катушка электромагнита КУЮЖ.685.442.012
КУЮЖ685.442.012:
ООО ЧебЭнерго производит и поставляет катушки КУЮЖ.685442.012 к электромагнитам и др. Цена 1800 руб с НДС. Короткие сроки. Гибкая система скидок. Звоните! Данилов Евгений. ООО ЧебЭнерго, г. Чебоксары. тел.(8352) 38-43-12; 38-43-17

Источник

Пеленгатор оптический морской ПГК-2

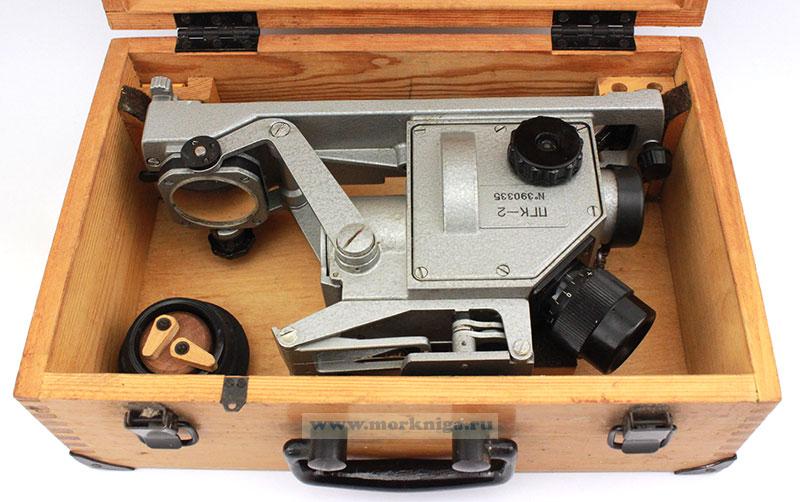

  • Заводской №: 390335
    Комплектация: пеленгатор, наглазник
    коробка
    Заводской №: 390335; Комплектация: пеленгатор, наглазник; Дополнительно: коробка; Дополнительно: ;

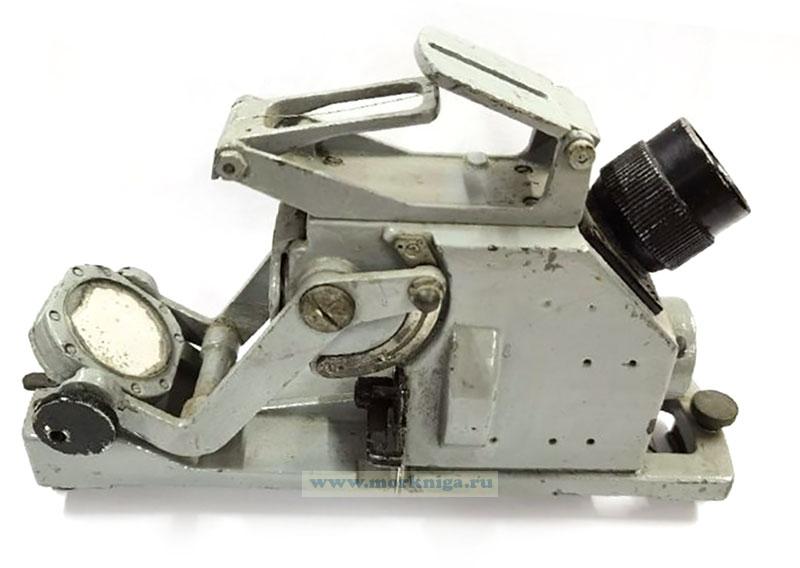

  • Заводской №: 3456
    Комплектация: пеленгатор БЕЗ коробки
    Заводской №: 3456; Комплектация: пеленгатор БЕЗ коробки; Дополнительно: ;

Внимание! Комплектация не полная

Пеленгатор оптический морской ПГК-2 б/у применяется с компасом 127 мм.
Оптический пеленгатор ПГК-2 предназначен для нахождения компасного пеленга относительно берегового предмета или небесного светила и представляет собой оптический монокулярный прибор, имеющий устройство для глубокого визирования.
Принцип действия пеленгатора заключается в том, что, наблюдая в окуляр пеленгуемый объект, наблюдатель одновременно видит шкалу картушки репитера, по которой отсчитывается угловой пеленг.
В настоящее время такие пеленгаторы используются на кораблях ВМФ, судах ММФ.

Страна: СССР
Состояние: хорошее
Материалы: Алюминий, Стекло
Габаритный размер: 26 х 18 х 7 см
См. также Пеленгатор другого образца.

  • Прайс-Лист
  • Контакты
  • Доставка
  • Карта сайта
  • Работа у нас
  • Акции и скидки
  • Права потребителя
  • Политика конфиденциальности
  • F.A.Q.
  • Наши награды
  • Сертификаты
  • Отзывы и пожелания
Читайте также:  Что лучше не брать на море

Instagram

Источник

Пеленгатор морской ПГК-2

ООО «ФЛИТСНАБ» предлагает к поставке со склада в Санкт-Петербурге:

Пеленгаторы морские оптические ПГК-2

Ждем Ваши заявки по телефонам — 8 (812) 921-07-11, +7-911-841-25-11, либо по электронной почте — elekdm@mail.ru

Пеленгатор оптический ПГК-2 предназначен для пеленгования береговых объектов, небесных светил и определения курсовых углов по азимутальному кругу репитера.

Технические характеристики:
Габариты, 270 х 96 х 200 мм
Масса, не более 4,2 кг
Степень защиты IP45

Условия эксплуатации:
Диапазон температур от -15 до +55°С
Относительная влажность 95% при Т=40°С

Оптический пеленгатор ПГК-2 предназначается для нахождения компасного пеленга относительно берегового предмета или небесного светила.
Пеленгатор устанавливается на репитере гирокомпасов типа «Курс», гирокурсоуказателей типа «ГКУ» и др.

Оптический пеленгатор ПГК-2 состоит из телескопической системы и микроскопа, предназначенных соответственно для наблюдения пеленгуемого объекта и снятия отсчета компасного пеленга по шкале картушки. Оптическая система находится в корпусе : смонтированном на рамке с двумя лапками для удержания пеленгатора на репитере. В средней части рамки имеется штиф который входит в отверстие в диске на стекле крышки репитера и центрирует пеленгатор. Для установки пеленгатора ПКГ-2 на репитер лапку держателя освобождают подъемом рычажка фиксатора вверх и отводя в сторону, затем ее устанавливают в рабочее положение и закрепляют фиксатором при его опускании.

Наблюдение ведут через окуляр, вращением которого производится фокусировка телескопической системы. Фокусировка микроскопа осуществляется верньером, находящимся справа на корпусе пеленгатора ПГК-2.

Источник

Пеленгатор морской оптический ПГК-2

ООО «ФЛИТСНАБ» предлагает к поставке со склада в Санкт-Петербурге:

Пеленгаторы ПГК-2 гирокомпаса типа «КУРС»

Ждем Ваши заявки по телефонам — 8 (812) 921-07-11, +7-911-841-25-11, либо по электронной почте — elekdm@mail.ru

Пеленгатор оптический ПГК-2 предназначен для пеленгования береговых объектов, небесных светил и определения курсовых углов по азимутальному кругу репитера.

Читайте также:  От кропоткина до моря карта

Оптический пеленгатор ПГК-2 предназначается для нахождения компасного пеленга относительно берегового предмета или небесного светила.
Пеленгатор устанавливается на репитере гирокомпасов типа «Курс», гирокурсоуказателей типа «ГКУ» и др.

Оптический пеленгатор ПГК-2 состоит из телескопической системы и микроскопа, предназначенных соответственно для наблюдения пеленгуемого объекта и снятия отсчета компасного пеленга по шкале картушки. Оптическая система находится в корпусе : смонтированном на рамке с двумя лапками для удержания пеленгатора на репитере. В средней части рамки имеется штиф который входит в отверстие в диске на стекле крышки репитера и центрирует пеленгатор. Для установки пеленгатора ПКГ-2 на репитер лапку держателя освобождают подъемом рычажка фиксатора вверх и отводя в сторону, затем ее устанавливают в рабочее положение и закрепляют фиксатором при его опускании.

Наблюдение ведут через окуляр, вращением которого производится фокусировка телескопической системы. Фокусировка микроскопа осуществляется верньером, находящимся справа на корпусе пеленгатора ПГК-2.
