Однофазные асинхронные электродвигатели Leroy-Somer серии LS
Габаритные и установочные размеры

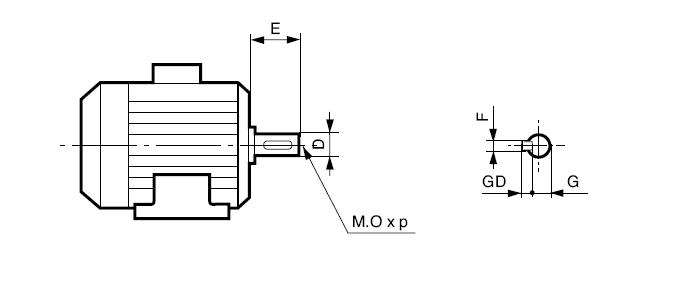

Размеры вала
| Приводной конец вала | |||||||
|---|---|---|---|---|---|---|---|
| Тип | F | GD | D | G | E | O | p |
| LS 56 P | 3 | 3 | 9 j6 | 7,2 | 20 | 4 | 10 |
| LS 63 P ¹ | 4 | 4 | 11 j6 | 8,5 | 23 | 4 | 10 |
| LS 63 PR ¹ | 4 | 4 | 11 j6 | 8,5 | 23 | 4 | 10 |
| LS 71 P | 5 | 5 | 14 j6 | 11 | 30 | 5 | 12,5 |
| LS 71 PR | 5 | 5 | 14 j6 | 11 | 30 | 5 | 12,5 |
| LS 80 P | 6 | 6 | 19 j6 | 15,5 | 40 | 6 | 15 |
| LS 80 PR | 6 | 6 | 19 j6 | 15,5 | 40 | 6 | 15 |
| LS 90 P | 8 | 7 | 24 j6 | 20 | 50 | 8 | 20 |
| LS 90 PR | 8 | 7 | 24 j6 | 20 | 50 | 8 | 20 |
¹ Электродвигатели LS 63 могут быть поставлены с концом вала Ø14 x 30 (не по нормам).

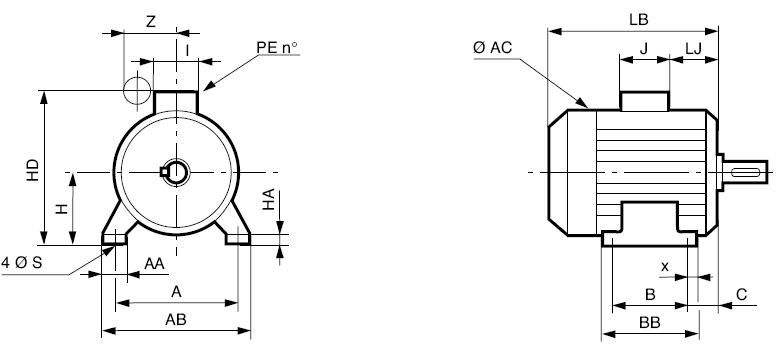

Монтажное исполение на лапах — IM B3 (IM1001)
| Монтажное исполение на лапах — IM B3 (IM1001) | |||||||||||||||||
| Тип | A | AB | B | BB | C | AA | S | HD | Z max. | H | LJ | HA | x | LB | AC | J | I |
| LS 56 P | 90 | 104 | 71 | 87 | 36 | 24 | 6 | 148 | 90 | 56 | 8 | 7 | 8 | 156 | 110 | 86 | 88 |
| LS 63 P | 100 | 115 | 80 | 97 | 40 | 24,5 | 7 | 160 | 90 | 63 | 18 | 8 | 8,5 | 172 | 126 | 86 | 88 |
| LS 63 PR | 100 | 115 | 80 | 97 | 40 | 24,5 | 7 | 182 | 100 | 63 | 21,5 | 8 | 8,5 | 172 | 126 | 138 | 105 |
| LS 71 P ² | 112 | 126 | 90 | 106 | 45 | 23 | 7 | 178 | 90 | 71 | 18 | 9 | 8 | 185 | 140 | 86 | 88 |
| LS 71 PR ² | 112 | 126 | 90 | 106 | 45 | 23 | 7 | 200 | 100 | 71 | 21,5 | 9 | 8 | 185 | 140 | 138 | 105 |
| LS 80 P | 125 | 157 | 100 | 120 | 50 | 37 | 9 | 201 | 100 | 80 | 24,5 | 10 | 10 | 215 | 162 | 86 | 88 |
| LS 80 PR | 125 | 157 | 100 | 120 | 50 | 37 | 9 | 223 | 115 | 80 | 24,5 | 10 | 10 | 215 | 162 | 138 | 105 |
| LS 90 P | 140 | 172 | 125 | 162 | 56 | 30 | 9 | 221 | 108 | 90 | 24,5 | 11 | 27,5 | 245 | 182 | 86 | 88 |
| LS 90 PR | 140 | 172 | 125 | 162 | 56 | 30 | 9 | 243 | 115 | 90 | 24,5 | 11 | 27,5 | 245 | 182 | 138 | 105 |
²- Электродвигатели LS 71 P, 2P, 0,55 kW и LS 71 P, 4P, 0,37 kW : модификация рамера LB = 193

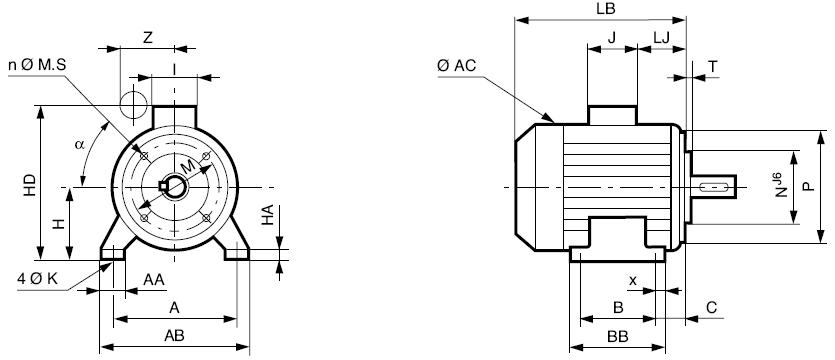

Монтажное исполение комбинированное с фланцем типа FF — IM B35 (IM2001)
| Монтажное исполение комбинированное с фланцем типа FF — IM B35 (IM2001) | ||||||||||||||||||
| Тип | A | AA | AB | C | B | BB | H | HA | x | HD | K | HJ | Zmax. | LJ | LB | AC | J | I |
| LS 56 P | 90 | 24 | 104 | 36 | 71 | 87 | 56 | 7 | 8 | 148 | 6 | 92 | 90 | 8 | 156 | 110 | 86 | 88 |
| LS 63 P | 100 | 24,5 | 115 | 40 | 80 | 97 | 63 | 8 | 8,5 | 160 | 7 | 97 | 90 | 18 | 172 | 126 | 86 | 88 |
| LS 63 PR | 100 | 24,5 | 115 | 40 | 80 | 97 | 63 | 8 | 8,5 | 182 | 7 | 119 | 100 | 21,5 | 172 | 126 | 138 | 105 |
| LS 71 P ² | 112 | 23 | 126 | 45 | 90 | 106 | 71 | 9 | 8 | 178 | 7 | 107 | 90 | 18 | 185 | 140 | 86 | 88 |
| LS 71 PR ² | 112 | 23 | 126 | 45 | 90 | 106 | 71 | 9 | 8 | 200 | 7 | 129 | 100 | 21,5 | 185 | 140 | 138 | 105 |
| LS 80 P | 125 | 37 | 157 | 50 | 100 | 120 | 80 | 10 | 10 | 201 | 9 | 121 | 100 | 24,5 | 215 | 162 | 86 | 88 |
| LS 80 PR | 125 | 37 | 157 | 50 | 100 | 120 | 80 | 10 | 10 | 223 | 9 | 143 | 115 | 24,5 | 215 | 162 | 138 | 105 |
| LS 90 P | 140 | 30 | 172 | 56 | 125 | 162 | 90 | 11 | 27,5 | 221 | 9 | 131 | 108 | 24,5 | 265 | 182 | 86 | 88 |
| LS 90 PR | 140 | 30 | 172 | 56 | 125 | 162 | 90 | 11 | 27,5 | 243 | 9 | 153 | 115 | 24,5 | 265 | 182 | 138 | 105 |
²-Электродвигатели LS 71 P, 2P, 0,55 kW и LS 71 P, 4P, 0,37 kW : модификация рамера LB = 193.

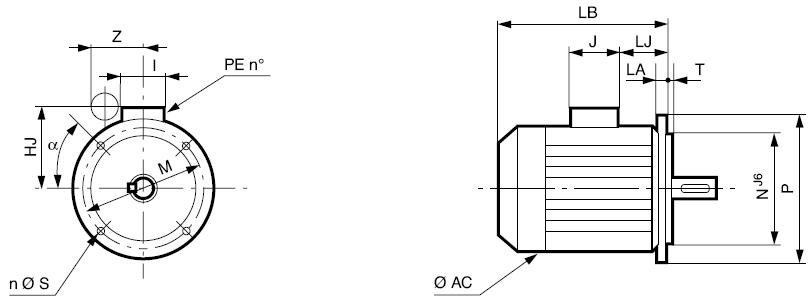

Монтажное исполение фланец FF — IM B5 (IM3001)
| Размеры фланцев | ||||||||
|---|---|---|---|---|---|---|---|---|
| Тип | Symb. | M | N | P | LA | α | T | S |
| LS 56 P | FF100 | 100 | 80 | 120 | 8 | 45° | 3 | 7 |
| LS 63 P | FF115 | 115 | 95 | 140 | 10 | 45° | 3 | 9 |
| LS 63 PR | FF115 | 115 | 95 | 140 | 10 | 45° | 3 | 9 |
| LS 71 P | FF130 | 130 | 110 | 160 | 8 | 45° | 3,5 | 9 |
| LS 71 PR | FF130 | 130 | 110 | 160 | 8 | 45° | 3,5 | 9 |
| LS 80 P | FF165 | 165 | 130 | 200 | 10 | 45° | 3,5 | 11 |
| LS 80 PR | FF165 | 165 | 130 | 200 | 10 | 45° | 3,5 | 11 |
| LS 90 P | FF165 | 165 | 130 | 200 | 10 | 45° | 3,5 | 11 |
| LS 90 PR | FF165 | 165 | 130 | 200 | 10 | 45° | 3,5 | 11 |

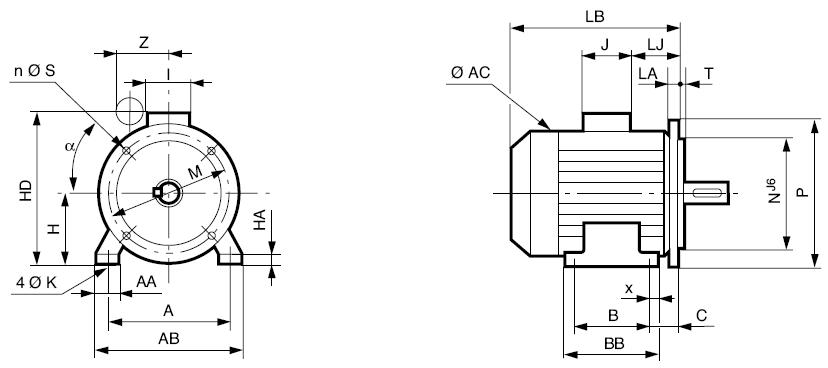

Монтажное исполение комбинированное с фланецем FT — IM B34 (IM2601)
| Монтажное исполение комбинированное с фланецем FT — IM B34 (IM2601) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | A | AA | AB | B | BB | H | HA | x | HD | K | HJ | Zmax. | LJ | LB | AC | J | I |
| LS 56 P | 90 | 24 | 104 | 71 | 87 | 56 | 7 | 8 | 148 | 6 | 92 | 90 | 8 | 156 | 110 | 86 | 88 |
| LS 63 P | 100 | 24,5 | 115 | 80 | 97 | 63 | 8 | 8,5 | 160 | 7 | 97 | 90 | 18 | 172 | 126 | 86 | 88 |
| LS 63 PR | 100 | 24,5 | 115 | 80 | 97 | 63 | 8 | 8,5 | 182 | 7 | 119 | 100 | 21,5 | 172 | 126 | 138 | 105 |
| LS 71 P ² | 112 | 23 | 126 | 90 | 106 | 71 | 9 | 8 | 178 | 7 | 107 | 90 | 18 | 185 | 140 | 86 | 88 |
| LS 71 PR ² | 112 | 23 | 126 | 90 | 106 | 71 | 9 | 8 | 200 | 7 | 129 | 100 | 21,5 | 185 | 140 | 138 | 105 |
| LS 80 P | 125 | 37 | 157 | 100 | 120 | 80 | 10 | 10 | 201 | 9 | 121 | 100 | 24,5 | 215 | 162 | 86 | 88 |
| LS 80 PR | 125 | 37 | 157 | 100 | 120 | 80 | 10 | 10 | 223 | 9 | 143 | 115 | 24,5 | 215 | 162 | 138 | 105 |
| LS 90 P | 140 | 30 | 172 | 125 | 162 | 90 | 11 | 27,5 | 221 | 9 | 131 | 108 | 24,5 | 245 | 182 | 86 | 88 |
| LS 90 PR | 140 | 30 | 172 | 125 | 162 | 90 | 11 | 27,5 | 243 | 9 | 153 | 115 | 24,5 | 245 | 182 | 138 | 105 |
² — Электродвигатели LS 71 P, 2P, 0,55 kW и LS 71 P, 4P, 0,37 kW : модификация рамера LB = 193
Монтажное исполение фланец FT — IM B14 (IM3601)
