Устройство морского контейнера
Габаритная тара для морских перевозок выпускается в соответствии с типовыми проектами. Конфигурация контейнера предполагает удобные загрузки/загрузку, безопасное размещение на борту корабля и в складском терминале. Также тара должна иметь приспособления для перевозки груза в конечную точку назначения. Ниже рассмотрим конструкционные особенности типовых многоразовых грузоконтейнеров.
Конструкция грузового контейнера
Металлический каркас морского контейнера состоит из следующих компонентов:
- Пол морского контейнера;
- Дно (внутри днище может быть выстлано деревянными листами или перфорированным синтетическим покрытием);
- Боковые стенки (толщина стенок зависит от габаритов хранилища и его назначения);
- Верхнее горизонтальное перекрытие;
- Распашные двери.
Рамный каркас производится из профилированного или штампованного металлического проката (чаще всего — профильного металлического листа). Перекрытия емкости соединяются угловыми фитингами.
В нижней боковой части большинства моделей имеются технологические карманы для вилочного погрузчика. 40-футовые емкости таких технологических отверстий не имеют. Изделия рассчитаны на длительную и интенсивную эксплуатацию, поэтому каркас подвергают оцинковке для максимального сохранения эксплуатационных свойств.
Пол
Конструкция пола подразумевает наличие основной продольной балки из профилированного металла. Усиление конструкции достигается за счет дополнительных поперечных балок. Балки крепятся друг к другу болтами; места болтовых соединений тщательно герметизируются. Напольное покрытие — водостойкая ДВП или фанера; синтетическое покрытие с перфорацией.
Стены
Стены контейнеров изготовлены из профлиста номинальная толщины в 1,5 мм. Глубина профилирования — до 3,6 см. Стенки, приваренные к раме, обработаны «антикоррозийкой» и являются водонепроницаемыми.
Крыша
Основа крыши контейнера — профилированный металлопрокат. Максимальная толщина — 2 мм. Крыша соединяется с рамой с помощью сварки.
Двери

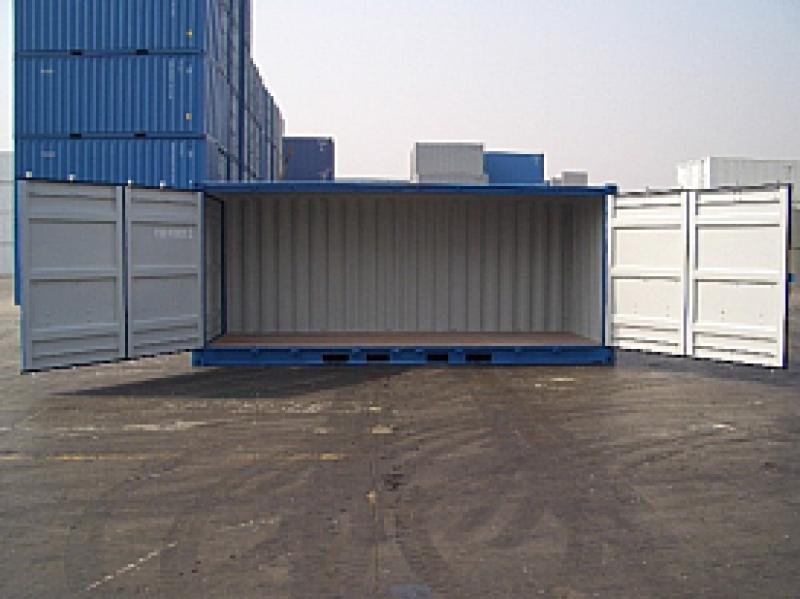

Тип дверей зависит от конфигурации емкости. На некоторых типах тары (например, «хардтоп») двери вообще не предусмотрены. В классических исполнениях емкость комплектуется одной или двумя парами распашных дверей. Встречаются варианты с боковым расположением — боковая стенка имеет двери; сдвигается или откидывается. В базовом исполнении дверь навешивается на 4 петли. Присутствует запорный механизм. На данный элемент наносятся основные шифры и обозначения, разъясняющие спецификацию контейнера.
Антикоррозийное и лакокрасочное покрытие
«Антикор» наносится на детали без оцинковки в несколько этапов:
- Пескоструйная обработка стальных панелей;
- Грунтование;
- Нанесение антикоррозийного вещества.
В качестве ЛКП используют лак. Изделие прокрашивается как изнутри, так и снаружи. Толщина для внутренней стороны — 80 микрон, внешней — 110 микрон.
Схемы и чертежи
Ниже чертеж типовой крупнотоннажной тары с пояснениями:
- Литые угловые фитинги: для захвата тары стропами крана;
- Тоннель для передней части автоприцепа.
Источник
Напольное покрытие морского контейнера
В отличие от большинства многооборотной тары пол морского контейнера может быть выполнен из листовой стали или пиломатериалов. Это влияет на эксплуатационные характеристики и на оборачиваемость оборудования. Изначально контейнер 20 футов с дощатым настилом стоит дешевле аналога с полом из рифленого стального листа.
Общий конструктив
Поскольку контейнеры являются многооборотной тарой для международных грузопотоков, основной характеристикой становится эксплуатационный ресурс. Для этого существует специальный термин – оборачиваемость, то есть сохранность крупногабаритного «ящика» во время многочисленных грузоподъемных работ (удары, штабелирование) и транспортировки в агрессивных средах (влажный соленый морской воздух).
Для повышения оборачиваемости конструкция морского контейнера имеет вид:
- каркас – стойки, балки и прочие элементы из толстостенного (2 – 3 мм) металлопроката крепятся друг к другу сваркой
- стены – профилированный (гофра) лист из легированной стали 1,2 мм с вертикальным расположением ребер жесткости
- крыша – профлист из 1,2 мм легированной стали с поперечным расположением профиля
- пол – деревянный (толщина доски 2,1 см минимум) или из 3 мм рифленки с высотой рифления 2 мм
- фитинги угловые – из 6 – 10 мм стали сварные

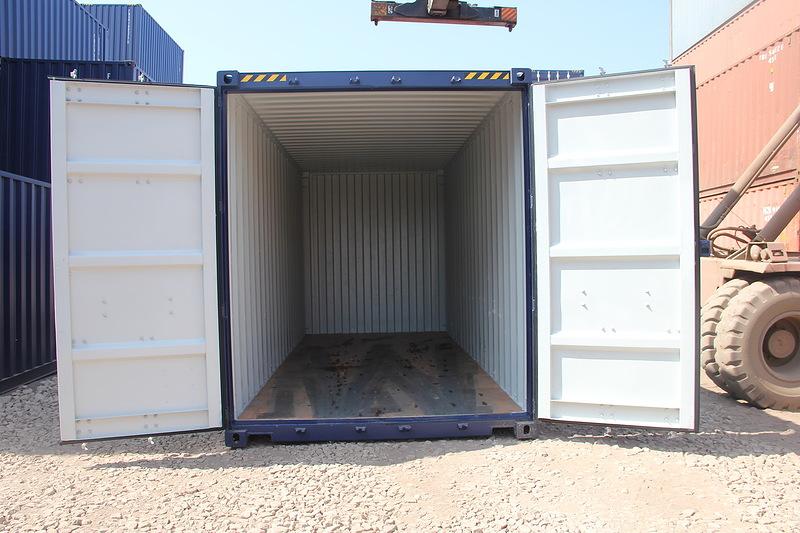

- двери – профлист 1,2 мм толщиной из стали легированной с горизонтальным расположением ребер жесткости, оцинкованные или специальные запоры, кованные или оцинкованные петли, резиновое уплотнение, 270 градусный угол отворения
В стенах изготавливается 4 вентотверстия, смещенных к потолочным рамам. В нижних продольных балках предусмотрены карманы для вилочных погрузчиков. Запоры дублированы на обеих дверях, снабжены рукоятками поворотными.
Хранится морской контейнер 45 футов в терминалах или на открытых площадках, транспортируются всегда под открытым небом. Поэтому применяются специальные лакокрасочные покрытия поверхностей конструкции:
- грунт – толщина покрытия 15 – 20 микрон по слою цинка, нанесенного горячим методом, производится способом электроосаждения
- окрашивание – толщина покрытия 60 – 70 микрон (два слоя) полиэстерными ЛКМ порошковым методом по RAL-каталогу
Традиционно основные эксплуатационные нагрузки приходятся на пол морского контейнера либо потолок при многоярусном штабелировании. В базовую комплектацию заложены снеговые нагрузки 200 кг/м 2 , сосредоточенные 150 кг на центральное пятно крыши размером 0,3 х 0,3 м.
Варианты пола
Подобная конструкция морского контейнера обеспечивает многократный запас надежности, в результате чего, эксплуатируется оборудование десятилетиями. В базовой комплектации пол морского контейнера всегда выполнен из древесины.
Деревянный
Несмотря на запрет кантовать или волочить грузы внутри многооборотной тары, пол морского контейнера подвергается интенсивному износу от обуви грузчиков и шин погрузочной спецтехники, упаковок и грузов. Деревянное покрытие заложено в типовую комплектацию по причинам:
- обеспечение ремонтопригодности – изношенный пиломатериал заменить гораздо проще, чем стальной лист
- снижение веса – в сравнении с металлическим покрытием, деревянный настил легче на 225 кг в 20 футовом контейнере
Для настила используется только клееная доска толщиной 21 мм минимум, ламели которой прошли высокотемпературную термообработку в печах. Повышение ресурса обеспечивается за счет пропитки антисептиком от гниения и поражения грибком, антипиреном для пожаробезопасности контейнерного оборудования. По периметру настил уплотняется эластичным материалом.
Металлический
По индивидуальному заказу производитель выполняет напольное покрытиеконтейнера из 3 мм стального рифленого листа с высотой рифления 1 мм. Крепление к элементам рамы осуществляется заклепками для обеспечения ремонтопригодности покрытия. Такой морской контейнер 40 футов прослужит гораздо дольше.
Стыки и наружный периметр в местах сопряжений со стенами обрабатываются силиконовым герметиком. Рифленка имеет антикоррозионное покрытие аналогичными составами, которыми защищены стены и крыша контейнера.
Дополнительными опциями, а которые заказчику придется доплатить отдельно, являются:
- стальной пол морского контейнера из рифленки 3 – 4 мм
- решетки вентиляционные на специальные отверстия
- стеллажи и полки для размещения мелких грузов и коробок
- меньшее расстояние между карманами для погрузчика вилочного (обычно 0,95 м вместо 0,245 м или 0,355 м)
- дверь – 0,875 х 2,0 м
- окно – обычно защищается стальной решеткой
- торцевые двери – ля сквозного прохода, погрузки с двух сторон
- устройства безопасности и противовзломные – чаще всего СТХ
- цвет – колеровка согласно стандарту RAL
Для окон может использоваться наклонно-поворотная фурнитура или глухие стеклопакеты. При необходимости контейнер оборудуется заземлением (зажимы перекрестные), розетками внутренними, наружными (утоплены в раму либо наружные). Автоматическими и дифференциальными автоматами.
В компании Бытовки РФ имеется контейнерное оборудование с деревянными и стальными полами из рифленки. Обеспечиваем доставку контейнеров по спецзаказам с дополнительными опциями по территории РФ и Ленобласти. Звоните немедленно, чтобы не испытывать дефицита контейнерного оборудования и поддерживать рентабельность вашего производства на должном уровне. Консультации наших сотрудников бесплатны, гарантийные обязательства соответствуют реальному эксплуатационному ресурсу.
Источник
Морской контейнер конструкция полов
Каркас контейнера
Сварная стальная рама состоит из прокатных профилей с угловыми фитингами в соответствии с DIN / ISO 1161, может штабелироваться в 9 и более раз, классифицируется в соответствии с DIN / ISO 668.
Конструкция пола
Конструкция пола состоит из профильной стальной продольной балки, со сварными поперечными балками толщиной 28 мм, водостойкая клееная фанера в качестве напольного покрытия, на которой установлены поперечные балки и закреплены болтами, герметизированы в продольном и поперечном соединениях.
Конструкция стенок
Профильный стальной лист толщиной 1,5 мм, глубина профиля 36 мм, водонепроницаемый, приваренный к раме.
Конструкция крыши
Водонепроницаемая крыша сделана из стального профильного листа стали толщиной 2,0 мм, приваренная к раме.
Конструкция дверей
Стандартные контейнерные двери, рама из полых и квадратных профилей, заполнение дверей из профильной плиты толщиной 1,5 мм, водонепроницаемая сварка, кольцевое двойное манжетное уплотнение, 4 штуки оцинкованные затворы для стяжки, Bloxwich или аналогичные с закрывающимися затворами, 4 дверные петли на полотно двери, угол открытия около 270 °, просвет дверей около 2,343 мм в ширину и высотой 2,280 мм.
Антикоррозионное покрытие
Все не оцинкованные детали, проходят пескоструйную обработку и покрываются грунтовкой.
Лакокрасочное покрытие
Все внешние и внутренние поверхности лакированы одноразовым лакокрасочным лаком RAL-tone, толщиной внутреннего слоя 80 мкм, снаружи 110 мкм.
