Люк для приямка бассейна

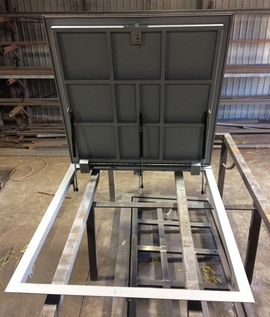

Люк для приямка бассейна

Оснащен газовыми амортизатрами, которые делают открытие максимально простым, осилит даже хрупкая девушка;

Поставляется в готовом виде и полностью готов к монтажу.

После установки имеет аккуратный вид, оснащен системой скрытых петель, после монтажа люк будет иметь плоскую поверхность;

Имеет полностью стальную усиленную конструкцию, крышка не будет люфтить или пружинить;

По крышке люка можно смело ходить, подходит для монтажа в помещениях или на улице, оснащен резиновым уплотнителем по 4 сторонам;

Как заказать люк по индивидуальным размерам?

Наша компания производит напольные люки по индивидульным размерам и требованиям заказчика. Это могут быть маленькие люки, люки строго в размер проема, а также люки больших негабаритных размеров с двумя или более дверцами. Для рассчета стоимости люка по индивидуальным размерам, оставьте заявку или позвоните по тел.: +7(928)1211110;
+7(928)1177775.

Источник

Люк для приямка бассейна

Размер технической комнаты или приямка для оборудования бассейна

На стадии проектирования строительства бассейна вопрос о размещении соответствующего оборудования, чаще всего, возникает в самую последнюю очередь. Ведь на фоне таких «больших» объектов как бассейн, занимающих мысли, мелочи вроде места для оборудования теряются из вида. Однако любой опытный проектировщик или строитель обязательно прорабатывает данный вопрос практически в первую очередь.

Итак, какого размера необходимо помещение для оборудования. Для более или менее точного определения надо учесть: оборудование для бассейна будет размещено в приямке или в помещении. А так же размер бассейна, ведь от него зависит производительность и размер фильтрационной установки – самого крупного элемента водоподготовки. Для бассейнов «домашних» размеров, обычно используется фильтрация с одной бочкой. Диаметр бочки будет зависеть от объема воды в бассейне. Так для 30 м3 – это 400 мм. Для 50 м3 это 500. Бассейны с объемом воды выше 50 и до 150 кубометров обходятся бочками с диаметром 600-900 мм. Для больших бассейнов количество и диаметр бочек системы фильтрации рассчитывается индивидуально.

Так же стоит учитывать, что к песчаному фильтру необходима обвязка, выполняемая, чаще всего жесткими трубами ПВХ. Повороты в таком варианте возможны только на 45 или 90 градусов. Трубы крепятся жестко к фильтру, стенам, полу с помощью специальных держателей. Это придает дополнительный объем всей конструкции, и в стесненных условиях не так-то просто бывает все расположить удобно и компактно.

Практически все остальное оборудование, кроме насосов дополнительных систем (противотоки, фонтаны, гидромассаж и прочее) крепится на стены, и полезную площадь пола не забирает.

Таким образом, для размещения оборудования среднего «домашнего» бассейна необходимо 2-3 квадратных метра площади пола и одна свободная стена.

В случае, когда планируется размещение оборудования в приямке, можно руководствоваться теми же цифрами, но с учетом некоторых особенностей:
• В приямке вытащить песок из бочки наверх сложно, он тяжелый, а значит, должно быть запланировано место, куда можно опрокинуть бочку на бок, для извлечения песка.
• В приямке важным параметром так же является высота потолка и размер люка, в силу того, что доступ, обычно, осуществляется сверху, и обслуживающий оборудование сотрудник, независимо от собственных габаритов, должен иметь возможность в приямок попасть и в приямке «развернуться».

Исходя из вышесказанного, можно сделать вывод, что в идеальном случае, размер приямка для оборудования должен быть минимум вдвое больше той площади, которая необходима для размещения оборудования в помещении.

Относительно плюсов и минусов размещения оборудования в приямке или помещении, можно так же прочитать здесь>>

Источник

ТЕХНИЧЕСКОЕ ПОМЕЩЕНИЕ
ИЛИ ПРИЯМОК ДЛЯ ОБОРУДОВНИЯ

FRANMER представляет практичные и стильные технические помещения для оборудования, которые помогут сделать повседневную жизнь более удобной, а главное — надежно и функционально разместить систему фильтрации и обеззараживания для бассейна. Компактный приямок для оборудования позволит избежать строительства отдельного помещения. Продуманная конструкция не только надежно защищает установленное оборудование от атмосферных воздействий, но и выполняет эстетическую функцию.

Герметичный приямок состоит из двух частей:

I часть. Короб для оборудования (Чертеж)

Герметичный короб надежно защищен от сырости и влаги. Объем короба позволяет размещение максимального комплекта оборудования и свободного доступа к обслуживанию. Также имеется углубление для установки аварийного дренажного насоса.

II часть. Крышка

Крышка для приямка представлена в трех вариантах.
Легкое открытие крышки обеспечено газовыми амортизаторами.

Все изделия выдерживают нагрузку до 300 кг.

Эффектное решение для ландшафтного дизайна зоны вокруг бассейна!

Реалистичная мини-копия естественного альпинария. Рельеф «Альпики» имитирует природный камень, а в центре композиции предусмотрены кашпо для размещения живых цветов. Отличная идея для воссоздания гармоничного природного экстерьера вокруг бассейна!

«Диван Модуль»
Это удобный, эргономичный диван для отдыха рядом с бассейном.

На верхней части дивана найдется место, чтобы расположить живые цветы, чуть ниже коктейлю со льдом. Любимая книга и солнцезащитные очки всегда будут под рукой. Здесь приятно отдохнуть и расслабиться, почитать книгу и помечтать в любимом уголке своего сада — рядом с бассейном.

Душевая площадка
Это оригинальное решение, где в качестве площадки для принятия душа используется верхняя часть технического помещения.

Удобный поддон для принятия душа создает рядом с бассейном все условия для комфортного отдыха. Обязательный прием душа до и после купания возможно осуществить не отходя от бассейна. Большим плюсом является то, что необходимые для душевой коммуникации уже есть в коробе для оборудования.

Крышка «Домик»
Лаконичный, прямой и практичный, идеально впишется в любой ландшафт.

Его строгая форма и функциональность привлекают любителей минимализма. Не нагроможден лишними деталями, имеет простой, но стильный дизайн.

Источник

Люк для приямка бассейна

Оснащен газовыми амортизатрами, которые делают открытие максимально простым, осилит даже хрупкая девушка;

Поставляется в готовом виде и полностью готов к монтажу.

Имеет облегченную конструкцию, не имеет систему скрытых петель;

По крышке люка можно смело ходить, подходит для монтажа в помещениях или на улице, оснащен резиновым уплотнителем по 4 сторонам;

Как заказать люк по индивидуальным размерам?

Наша компания производит напольные люки по индивидульным размерам и требованиям заказчика. Это могут быть маленькие люки, люки строго в размер проема, а также люки больших негабаритных размеров с двумя или более дверцами. Для рассчета стоимости люка по индивидуальным размерам, оставьте заявку или позвоните по тел.: +7(928)1211110;
+7(928)1177775.

Источник

Монтаж бетонного бассейна открытого типа

Бассейн на загородном участке уже не является признаком огромной роскоши. Простейшую конструкцию без проблем можно построить самостоятельно, даже без использования экскаватора. Рассмотрим пошаговую инструкцию изготовления бассейна из бетона и кирпича.

Подготовка

Размер бассейна 10х4 м, глубина 1,5 или 1,6 м. В этом случае воды в искусственном водоеме будет как-раз по шею. Чтобы высчитать объем конструкции, необходимо умножить 10 на 4 и на 1,5, то есть 60 м3. Это значит, что для его наполнения потребуется 60 кубов воды. Получается, что яма для такого бассейна должна быть внушительной. Поэтому сразу стоит решить, куда деть более 60 кубов земли, после подготовки котлована.

Далее, делаем разметку и начинаем копать прямоугольный котлован. Можно воспользоваться спецтехникой или выполнить работы самостоятельно (только в этом случае копать придется примерно 1,5 месяца).

В данном проекте монтаж бетонной чаши выполнялся без укладки подушки под бетонное основание. Однако, чтобы конструкция прослужила долго, на дно вырытого котлована нужно уложить 30 см гравия и 10 см песка. Полученную дренажную подушку нужно выровнять и хорошо утрамбовать.

Закладка труб

Для этого будем использовать пластиковые трубы на 50 мм. Дополнительно потребуется:

• Донный слив;
• Обезжириватель, клей.
• 2 форсунки. Через них будет подаваться воды.
• Переходники (тройники, колена).

Последовательность укладки труб следующая:

• Определяемся, в каком месте будет установлен фильтр с насосом. В этом месте прокапываем траншею для первой трубы. Эта труба будет выходить на фильтр.

• Еще одну канавку нужно прокопать в центре бассейна. Где будет слив. В этом месте также выводим трубу наверх, она будет подключена к скиммеру.
• Склеиваем трубы. Для этого места стыков сначала промазываем обезжиривателем, а потом наносим клей. Соединяем первую трубу и переходник-колено. Создаем конструкцию нужного размера, формой П.

• Укладываем трубы в подготовленные канавки.

• Фиксируем их при помощи скоб.
• По аналогии устанавливаем трубы на центральный слив.

Слив будет осуществляться двумя методами: через емкость в полу и на уровне воды. Также от центральной трубы будет отведена еще одна, которая в конечно счете выводиться рядом с трубой под фильтром.

Трубу, которая пойдет на слив, необходимо соединить с тройником для форсунок. Ее нужно объединить с трубой от фильтра и уложить горизонтально. В итоге получится два выхода на форсунки, которые мы будем монтировать после заливки пола и стен бассейна.

Важным этапом подготовки к армированию и заливке бетоном является укладка первичного слоя (внешней) гидроизоляции. Она защитит конструкцию от подмывания грунтовыми водами. Для этого удобнее всего использовать листы рубероида, которые укладываются внахлест по 10-15 см и выводятся до самого верха. Стыки можно соединить мастикой или прогреть строительным феном.

Армирование и заливка пола

Для укрепления основания бассейна обязательно нужно использовать армирующую сетку с ячейками по 25х25 см (высота армопояса 8-9 см). Укладывать слои армирования будем на плитки (первый слой армокаркаса нужно поднять на 2-3 см от земли). Стыки привариваются с двух сторон.

Для укладки второго слоя нужно сначала нарезать куски стержня длиной по 7 см. Их нужно приварить двумя концами к обеим уровням армирующего каркаса. То есть они будут играть роль подставок.

Следующим шагом будет заливка бетонного пола. Придется заказать бетон, так как самостоятельно не приготовить такое количество бетонного раствора, чтобы он в итоге равномерно затвердевал. Слой жидкого бетона должен закрыть верхний уровень армокаркаса. Толщина заливки должна получиться около 12-15 см. На пол этого бассейна ушло 7 кубов бетона. Также во время монтажа арматуры и заливки нужно следить за тем, чтоб сливная емкость по центру бассейна была хорошо закрыта и не оказалась ниже уровня бетона. Сохнуть такое основание должно не менее недели до последующих работ.

Армирование стен и опалубка

Армирующий слой должен отступать от земли на 3-4 см. Дальше работа выполняется по такому же принципу, как и для пола. То есть свариваем стержни арматуры, чтобы получить полотно с ячейками (для стен лучше делать их поменьше, 15х15 см).

После этого делаем второй вертикальный слой арматуры для стен. Он должен быть на расстоянии от первого на 4-6 см. Для этого слоя можно делать ячейки 35х35 см.

Для создания опалубки сначала нужно сделать из досок уголки, расставит их по углам бассейна и начать зашивать внутренние стены опалубки (саморезами). Между внутренней стенкой опалубки и армирующими слоями также оставляем зазор в 4-6 см. Высота стен должна получиться на 15 см выше уровня земли.

С внешней стороны строим опалубку высотой 15 см. Предварительно на верхней части армирующего каркаса стен нужно приварить металлические уголки (длиной около 6-8 см). Они должны выступать из стен бассейна на 5-6 см. Это нужно для последующего монтажа террасы. Также внутреннюю часть внутренней стенки опалубки нужно закрыть пленкой, чтобы бетонный раствор не просачивался через стыки досок.

Укрепление опалубки

Дальнейшие работы выполняем следующим образом:

• Между углами длиной стены устанавливаем 8 поперечных стоек, лучше больше. То есть устанавливаем их на расстоянии 1-1,25 м друг от друга.
• Делаем упоры. Для этого на пол укладываем брус 8х10 см в форме прямоугольника и соединяем его уголками и поперечными перекладинами. Также эту конструкцию стоит укрепить при помощи стержней арматуры (порядка 10 точек), которые вкручиваются в пол на 8-10 см. Упоры будем делать в стойки, то есть получатся откосы. Лучше делать по два на каждую стойку. На углы лучше сделать по три откоса из брусьев 10х10 см.

• Нижние распорки делаем длиной 90 см. Углы срезаем.
• Устанавливаем верхние. Их длина должны быть такой, чтобы они доходили практически до верха стены опалубки.
• Чтобы перестраховаться, между верхней и нижней распоркой ставим еще по одной.

Лучше использовать как можно больше дополнительных упор, так как если в время заливки бетона стены начнут выгибаться, поправить ситуацию будет сложно. Чтобы исключить просачивание раствора между досками, помимо пленки можно использовать монтажную пену, чтобы надежнее соединить стыки.

Заливка стен бетоном

Осталось залить стены. Для этого снова вызываем миксер и готовим в верхней части бассейна дополнительны конструкции для удобства заливки.

Если говорить о составе бетона, то для приготовления такой чаши лучше использовать портландцемент марки не ниже М300 (лучше М350). На 1 м3 уходит 380 кг цемента, 1250 кг щебня средней фракции, 630 кг песка (средней зернистости) и около 180 л воды.

После заливки бетона нужно должать полного набора прочности смеси. То есть продолжить работы можно только через 21-28 дней. Почти через месяц нужно будет покрыть бассейн Бетон-контактом. Это специальная грунтовка глубокого проникновения, которая изготавливается из кварцевого песка (300-600 микрон). Благодаря этому бетонная поверхность приобретает шероховатость, что позволяет выполнять более качественную отделку.

Приямок бассейна

Приямок – это яма рядом с бассейном, в которой будет размещаться оборудование (фильтр, щитки электричества и прочее). Габариты приямка зависят от размера бассейна и используемых агрегатов. В данном случае длина ямы составила 2 м, ширина и глубина 1,5 м. Также половина приямка должна быть глубже на 20 см, чтобы получилась ступенька. На ней будет располагаться фильтр, который подключается к двум трубам (подача и слив), которые мы укладывали ранее. Также в приямок выводится электрический кабель.

Внутреннюю часть приямка можно забетонировать или выложить стены кирпичом. При этом уровень стен приямка должен быть над уровнем земли на 3 кирпича, то есть почти вровень с бассейном. В одном из мест этого выступа нужно сделать отверстие для вытяжки. В качестве вытяжки можно вставить две соединенные вентиляционные трубы под наклоном, чтобы в них не попала вода.

На пол приямка также рекомендуется уложить слой гидроизоляции. По стороне, где находится бетонная стена бассейна внутреннюю облицовку выполнять не требуется.

Пол приямка заливаем бетоном.

• Монтируем лестницу из металлических уголков, чтобы спускаться в технологический отсек.

• Укладываем несколько уголков на кирпичи и привариваем их к бетонной стене бассейна. При этом нужно оставить квадратное отверстие для будущего люка.

• Прикручиваем к уголкам с нижней стороны брусья и зашиваем потолок приямка изнутри.
• Укладываем на уголки пленку и делаем внешнюю опалубку. Она должна получиться чуть выше выступающих кирпичей.

• Укладываем арматуру и заливаем потолок приямка плитой.

Когда бетон высохнет на него можно уложить керамическую плитку, а на отверстие установить дверцу.

Монтаж ступенек из кирпича

Ступеньки удобнее всего делать в углу, как в большинстве искусственных водоемов. Уровень воды в бассейне обычно на 10 см ниже самой чаши. Соответственно первую ступеньку будет логично сделать на расстоянии 20-30 см от верхней точки стены бассейна.

Если глубина первой ступеньки 40 см, то следующая должна быть на 25-30 см больше, то есть на 65-70 см. Всего будем делать 4 ступени. Для работы достаточно замерить длину нижней ступени по двум боковым стенкам бассейна и прочертить между ними диагональную линию. Полученный треугольник закладываем кирпичом. Высота каждой ступени составит 5 кирпичей.

Когда лестница будет готова, первый день нужно поливать ее водой, чтобы верхняя часть раствора не пересохла. Через сутки лестницу и сам бассейн можно будет начать штукатурить, убрать неровности и заняться отделкой и монтажом террасы по периметру бассейна.
