Форсунка для пенного фонтана

Пенные насадки (форсунки) для фонтана

Толстые, «жирные» пенные струи фонтана смотрятся намного интереснее, чем простые тонкие монолитные струйки.
Они бывают двух классов:
— зависимые от уровня воды (затопленные), и
— независимые от уровня воды (незатопленные).

Каждый из этих классов имеет свои преимущества, и включает в себя модели различных конструкций.

Пенные насадки (форсунки) для фонтана,
зависимые от уровня воды (затопленные)

Форсунок, ЗАвисимых от уровня воды, бывает много разных типов, у них есть свои преимущества, НО все они предназначены ТОЛЬКО для фонтанов с ОТКРЫТЫМ БАССЕЙНОМ — классических, прудовых, речных, морских.

Применение форсунок, зависимых от уровня воды в так наз. «сухих» («пешеходных», «тротуарных», подземных», «плоскостных» и т.д.) фонтанах НЕДОПУСТИМО

по гигиеническим причинам — они втягивают в струю окружающую воду, которая по факту уже грязная (в неё могли уже плюнуть, пописять и т.д.). В «сухих» фонтанах могут применяться пенные форсунки только НЕзависимые от уровня воды (они показаны в статье выше), т.к. вода к ним в правильно спроектированном фонтане (обращайтесь, сделаем!) проходит через систему очистки и обеззараживания, а окружающая (грязная) к ней не примешивается.

Форсунки, зависимые от уровня воды, дают очень живую, подвижную струю, т.к. её высота и «жирность» очень зависят от глубины затопления форсунки.

Поверхность бассейна фонтана во время работы постоянно волнуется, и волна высотой даже в 1-3 см может существенно изменить результат — получаемую струю (и делает это каждую секунду).

Поэтому струя от затопленной форсунки очень нестабильна (т.к. зависит от этих сантиметров), в малых бассейнах (до 10 м) затопленные струи имеют склонность к резонансу, и их применение требует специальных мер и средств как в самой конструкции бассейна, так и в наладке и настройке водной картины нового фонтана.

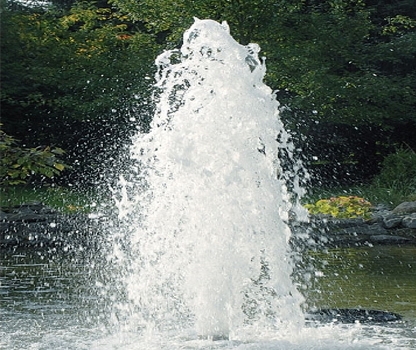

Вместе с тем преимущества затопленных форсунок сполна проявляются в больших бассейнах, т.к. они позволяют получить очень «жирные» струи (иногда в десятки раз толще выходного отверстия форсунки) при большой высоте струи.

Такие струи очень эффектны при наблюдении с расстояния в несколько десятков метров.

Форсунки, зависящие от уровня воды (затопленные) порождают ТОЛЬКО ВЕРТИКАЛЬНЫЕ СТРУИ.
никакие их наклоны недопустимы — они только испортят картину.

Фонтанные насадки, зависимые он уровня воды, имеют различные конструкции, которые можно объединить в следующие группы : «Револьвер», «Каскад», «Бочка» (водяная горка), «Чайник» («Пенная гора»):

«Револьвер»

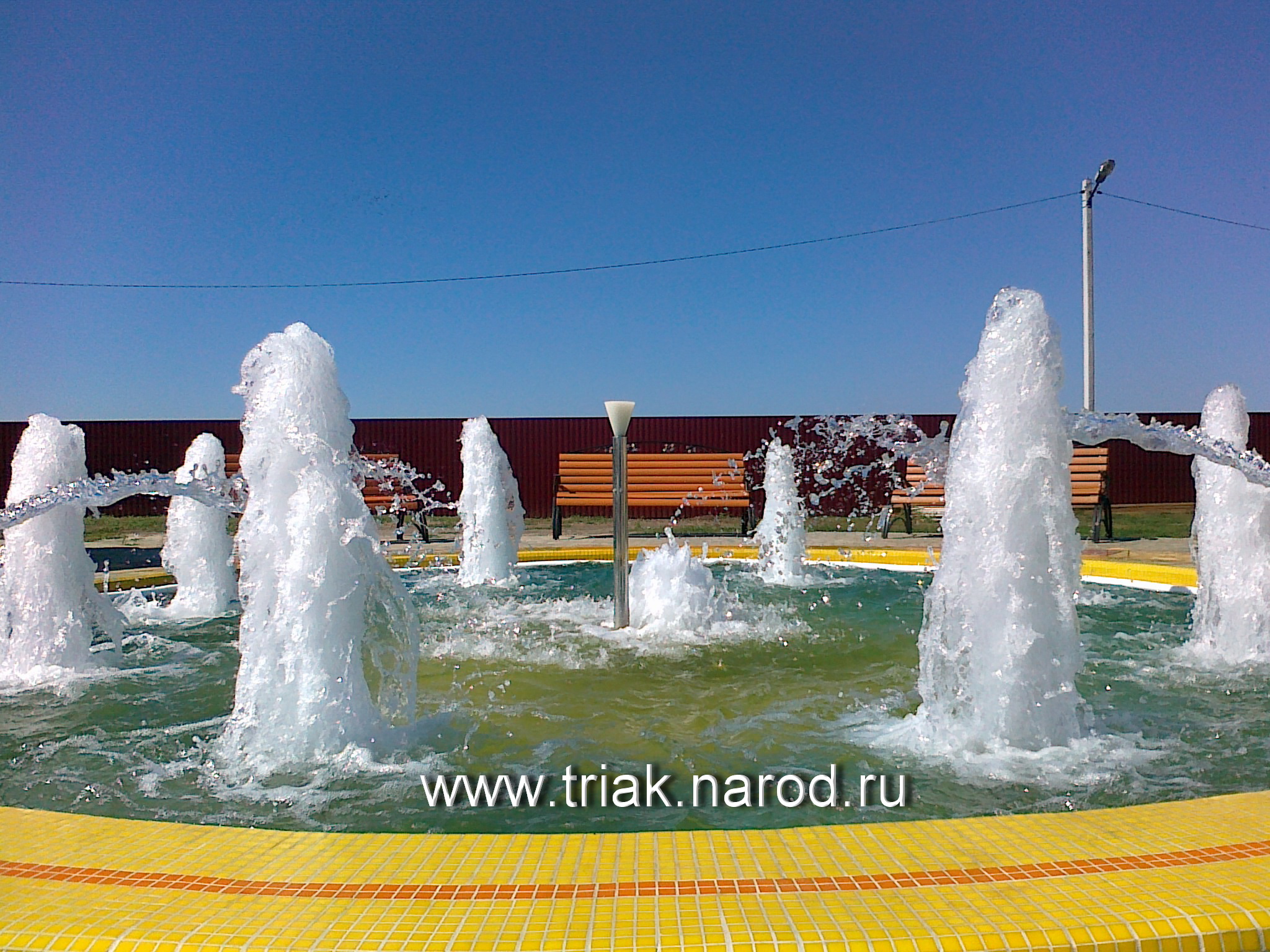

Фонтанная форсунка «Револьвер» разработана в фирме «Триак» ещё в конце 90-хх гг. прошлого века, и с тех пор широко применяется в наших фонтанах. Она порождает очень жирный пенный столб высотой до 1 м.

Простота и надёжность конструкции зарекомендовали себя многолетней практикой. Установленные в фонтанах 15-20 лет назад, они работают до сих пор, несмотря на то, что головка форсунки делается из пластика, правда, специального.

Как и многие другие форсунки, «Револьверы» требуют фильтра средней механической очистки на всосе насоса (с ячейкой не более 2 мм) — чтобы не заниматься их регулярной чисткой.

Форсунки, зависимые от уровня воды, дают очень живую, подвижную струю, т.к. её высота и «жирность» очень зависят от глубины затопления форсунки.

Поверхность бассейна фонтана во время работы постоянно волнуется, и волна высотой даже в 1-3 см может существенно изменить результат — получаемую струю (и делает это каждую секунду).

Поэтому струя от затопленной форсунки очень нестабильна (т.к. зависит от этих сантиметров), в малых бассейнах (до 10 м) затопленные струи имеют склонность к резонансу, и их применение требует специальных мер и средств для подавления этого явления, как в самой конструкции бассейна, так и в наладке и настройке водной картины нового фонтана.

Однако результат — получаемые струи — стоит этих хлопот.

Источник

Пенные насадки (форсунки) для фонтана

Толстые, «жирные» пенные струи фонтана смотрятся намного интереснее, чем простые тонкие монолитные струйки.
Пенные форсунки бывают двух классов:
— независимые от уровня воды (незатопленные), и
— зависимые от уровня воды (затопленные).

Каждый из этих классов имеет свои преимущества, и включает в себя ряд моделей различных конструкций.

Пенные насадки (форсунки) для фонтана,
независимые от уровня воды (незатопленные)

Эта группа форсунок представлена двумя моделями — «Капля» и «Флейта»

И — Обратите ВНИМАНИЕ:

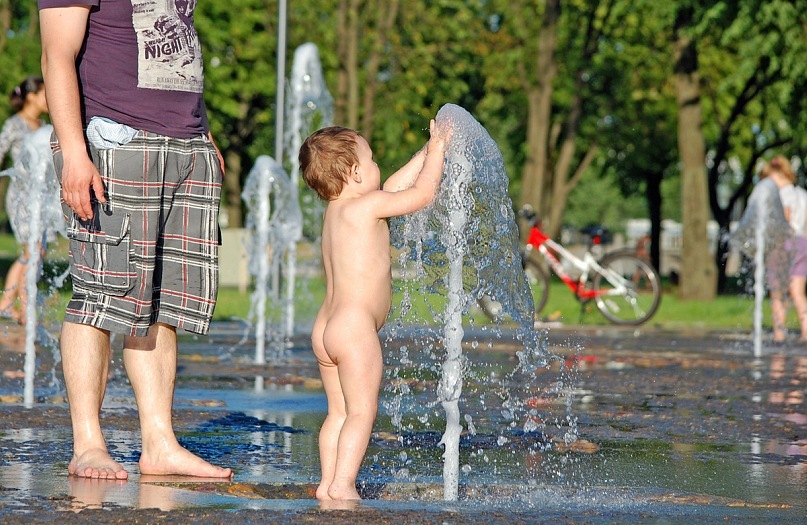

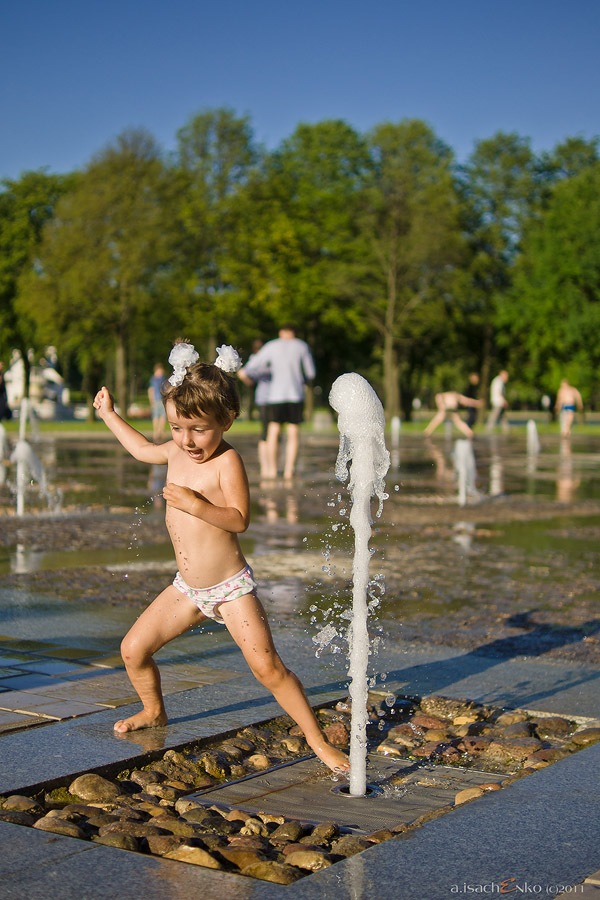

пенная струя, независимая от уровня воды — это ЕДИНСТВЕННЫЙ тип пенной струи, которую допустимо применять в «сухих», или «тротуарных» фонтанах

(по гигиеническим соображениям), ибо любые форсунки, зависимые от уровня воды, засасывают в струю окружающую воду, — а она в «сухом» фонтане по определению нечиста.
поэтому — ТОЛЬКО независимые от уровня воды!

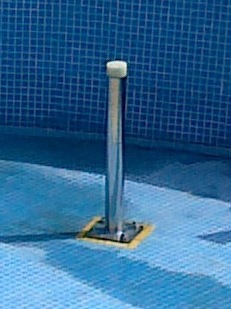

Пенная форсункя «Капля»,

независимая от уровня воды (незатопленная)

У этих форсунок некоторых производителей на больших типоразмерах шарообразное утолщение может отсутствовать.

У различных производителей такие форсунки могут называться по-разному —

«шпрудлер», «schaumsprudler», «schaumquell», «Сосулька», «Пузатая»,

Такая пенная струя стабильна, но имеет диаметр, равный выходному диаметру форсунки.
(в форсунках, зависимых от уровня воды — затопленных — он существенно больше).

Однако при небольшой высоте струи и групповой установке это может выглядеть очень эффектно.

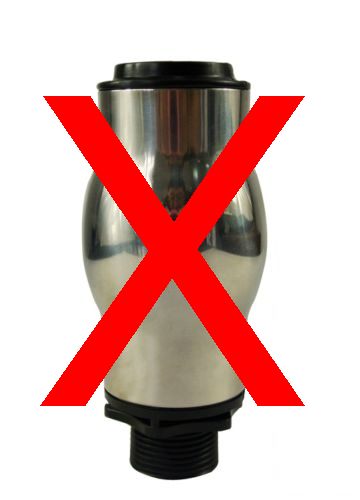

А вот такую её модификацию (с металлической оболочкой и пластмассовой внутренностью) мы категорически не рекомендуем.

На практике в пластмассе бывает облой или другие отклонения формы, которые испортят водную картину. Да и вандалоустойчивость у неё низкая. Разве что только для частного фонтанчика в своём огороде, если хочется подешевле и есть время и желание её дорабатывать.

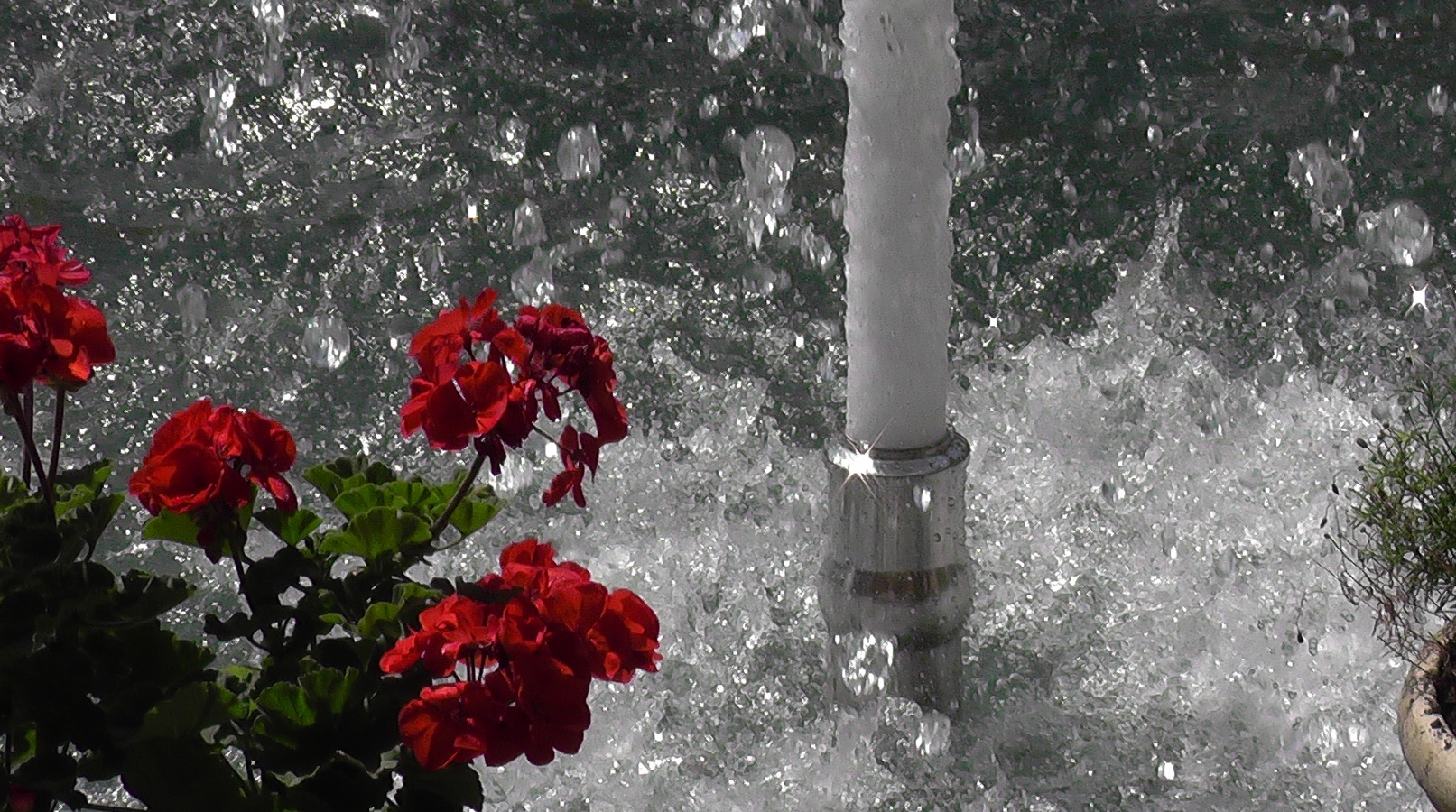

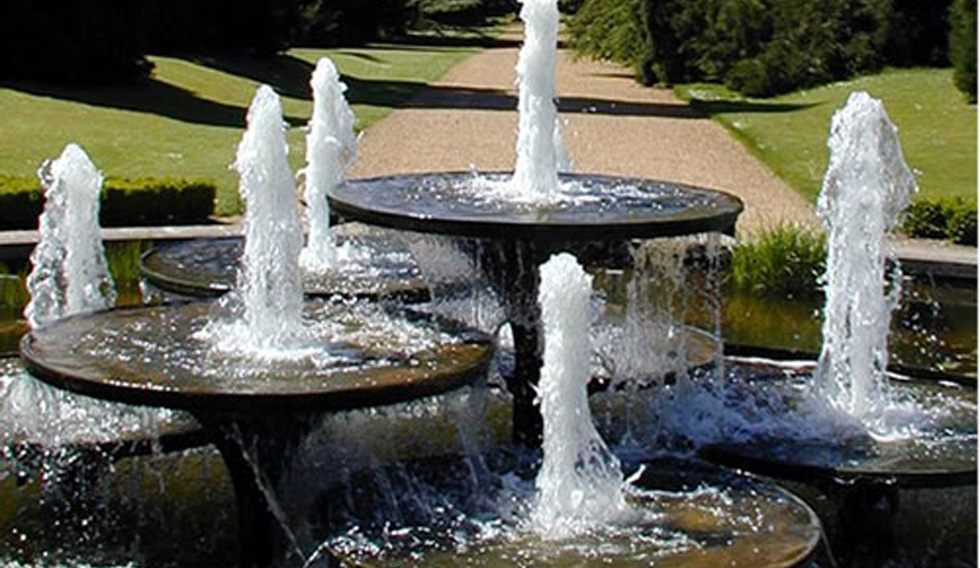

Примеры применения форсунки пенной форсунки «Капля».

Пенные форсунки, независимые от уровня воды, можно устанавливать и под наклоном — это их существенное достоинство (в отличие от пенных форсунок, зависимых от уровня воды).

Пенные форсунки, независимые от уровня воды, можно устанавливать на возвышении — на камне или любой другой конструкции над поверхностью воды, на любом уровне, что также является их преимуществом.

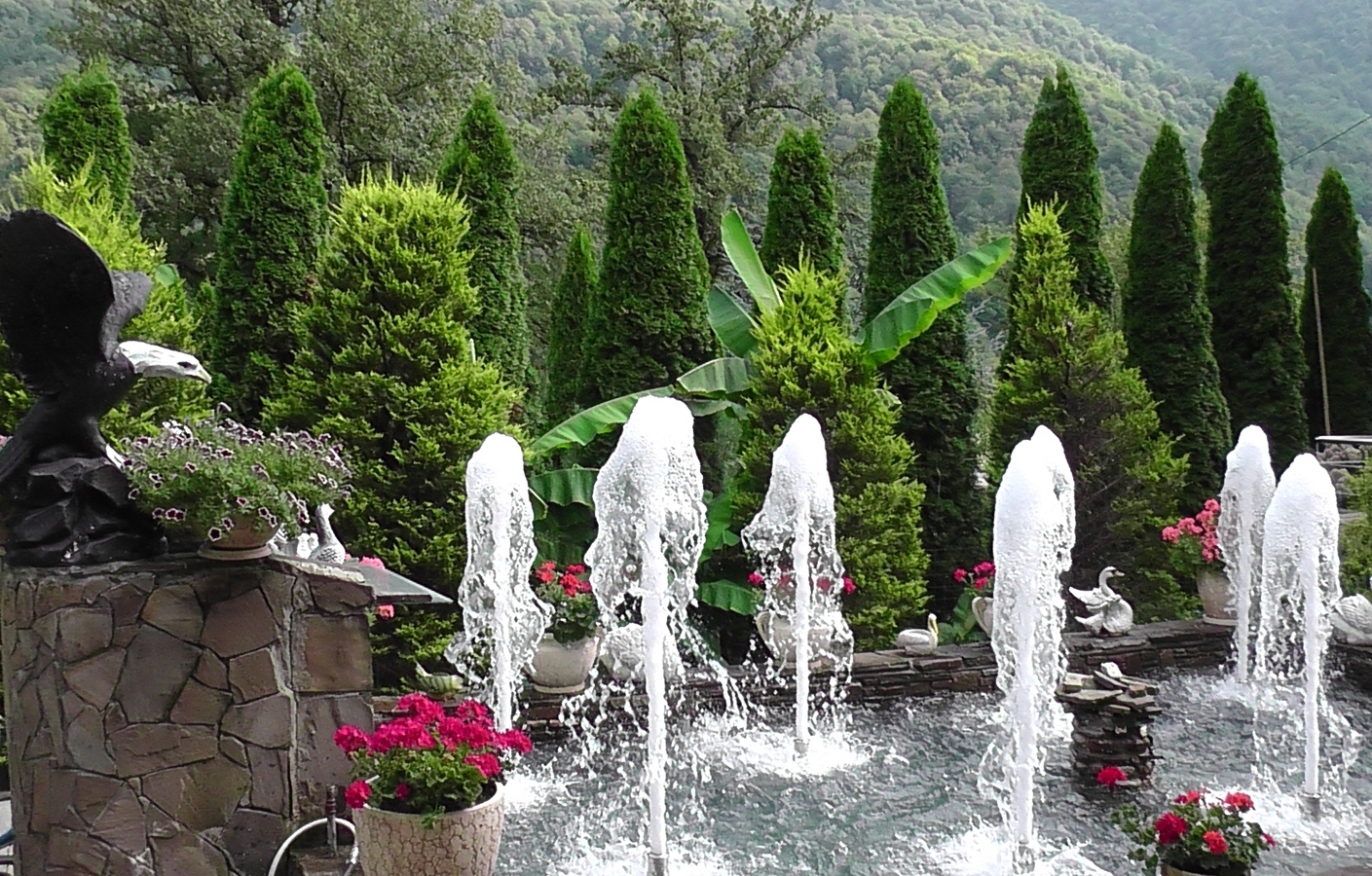

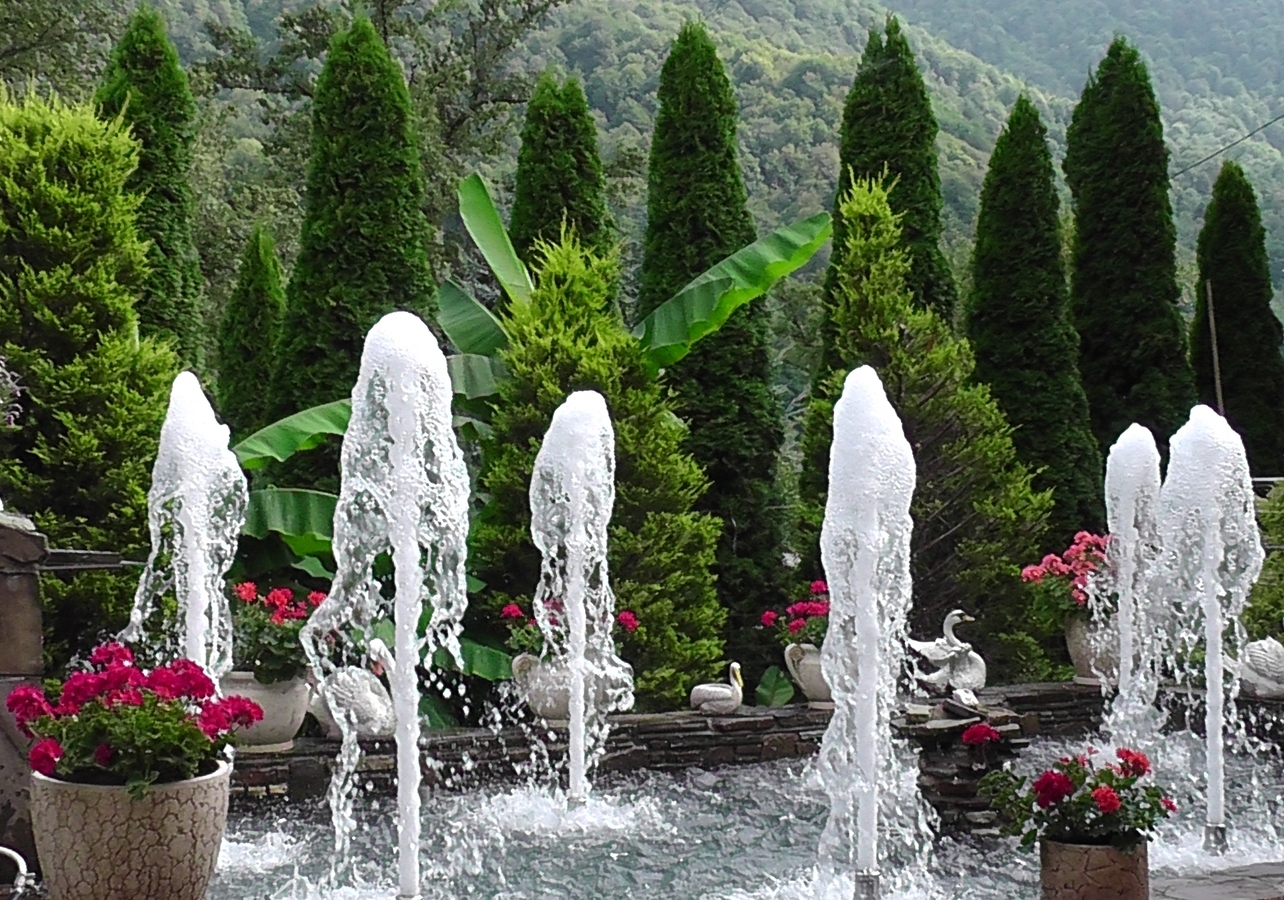

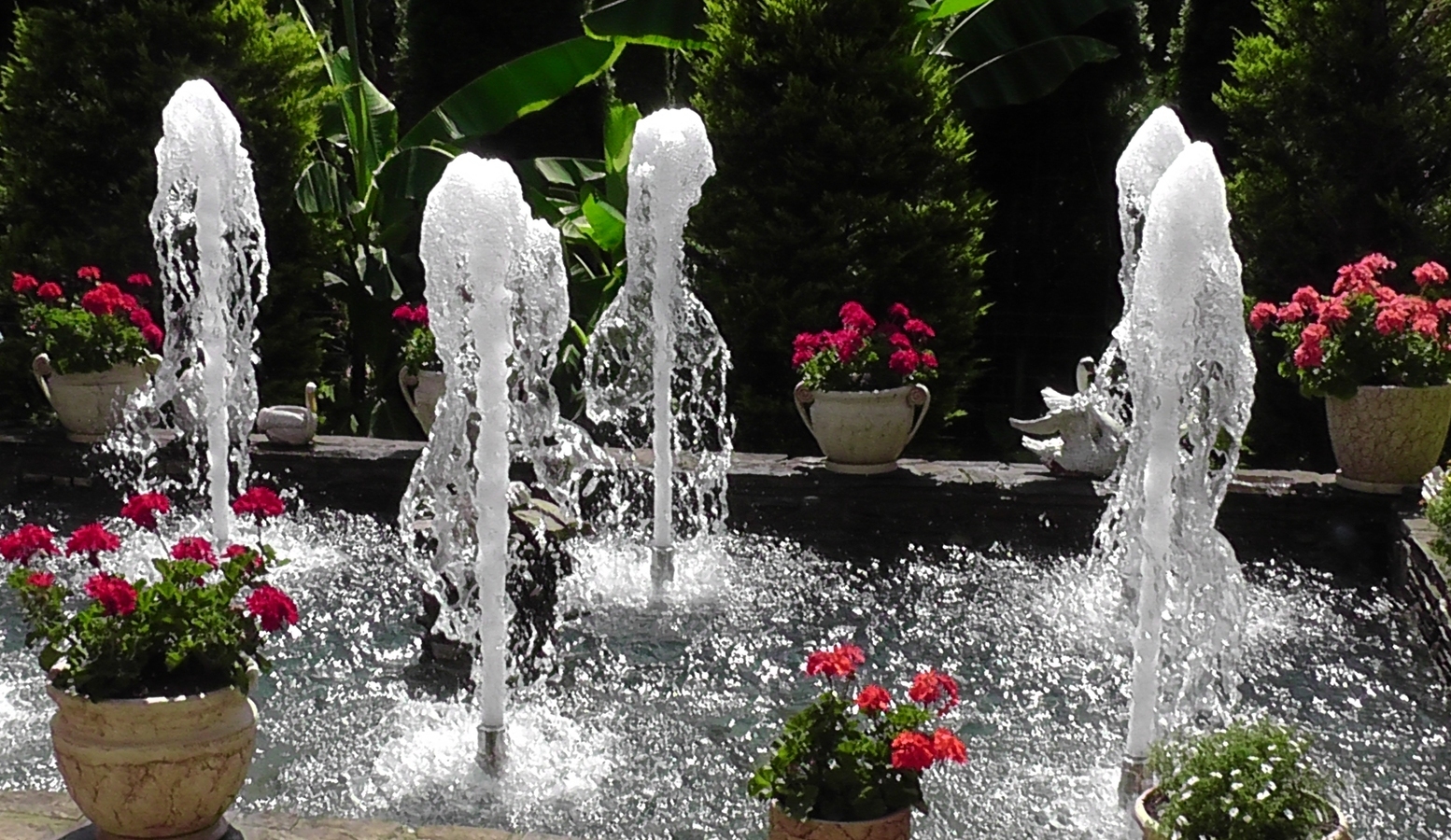

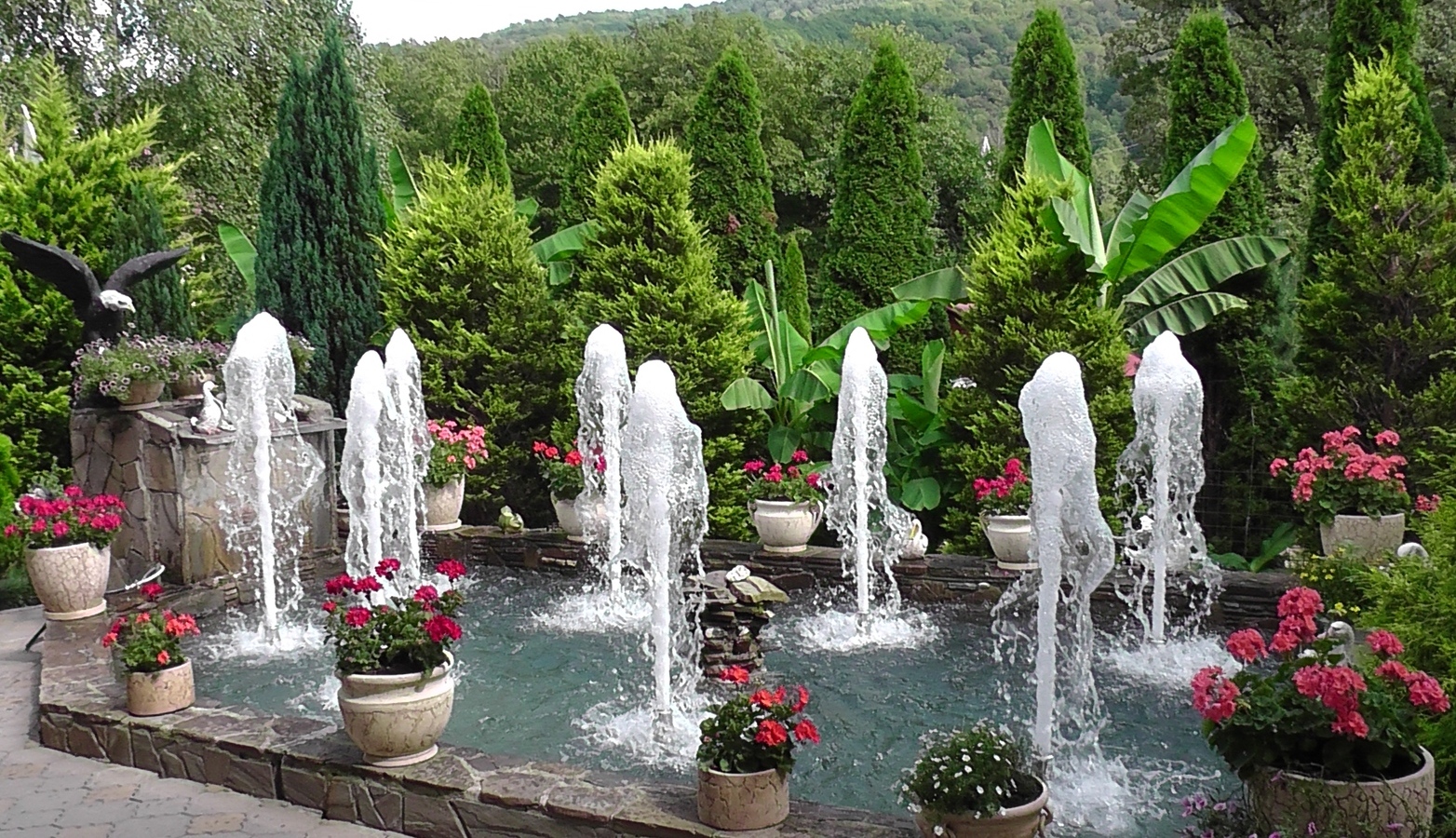

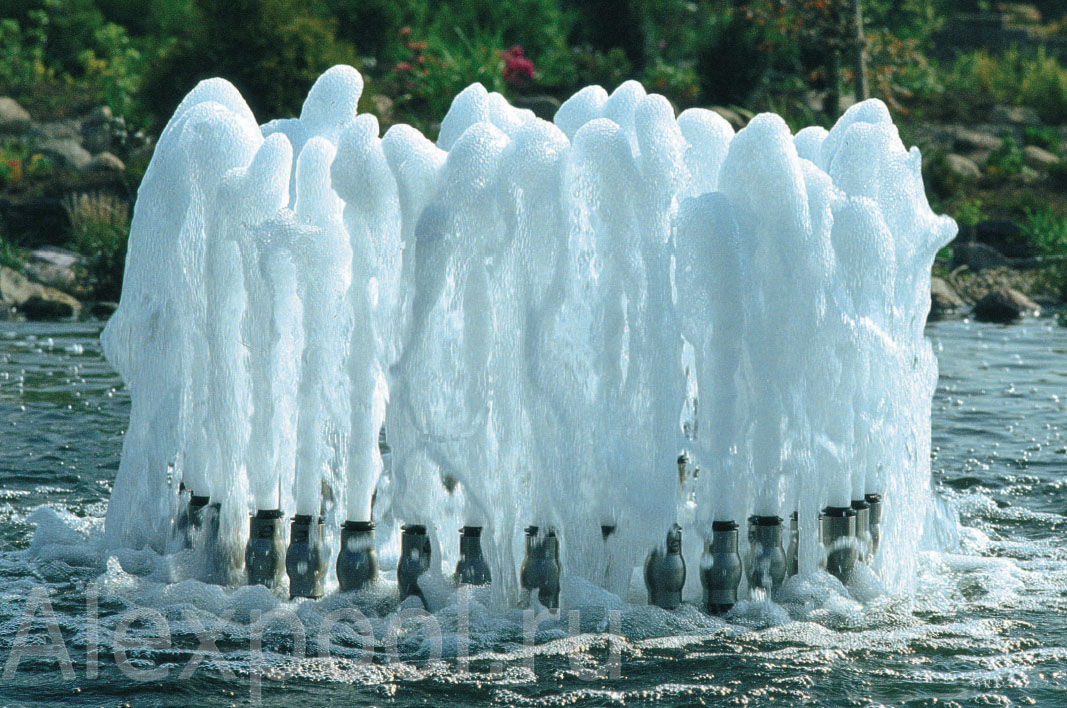

Простой статический пенный фонтан с описанными выше пенными форсунками
Тело пенной струи хорошо и сочно выглядит и венчается красивой динамической «шапкой».
Шапка постоянно меняется, отчего на моментальных фотографиях принимает различные формы,
что оживляет водную картину фонтана.
Струи фонтана достаточно ветроустойчивы.
Для 8 форсунок с присоединением 1,5″ для получения струй высотой по полтора метра потребовался насос 5,5 кВт.

Второй тип пенной форсунки, независимой от уровня воды и допустимый к применению в «сухих » («тротуарных») фонтанах —

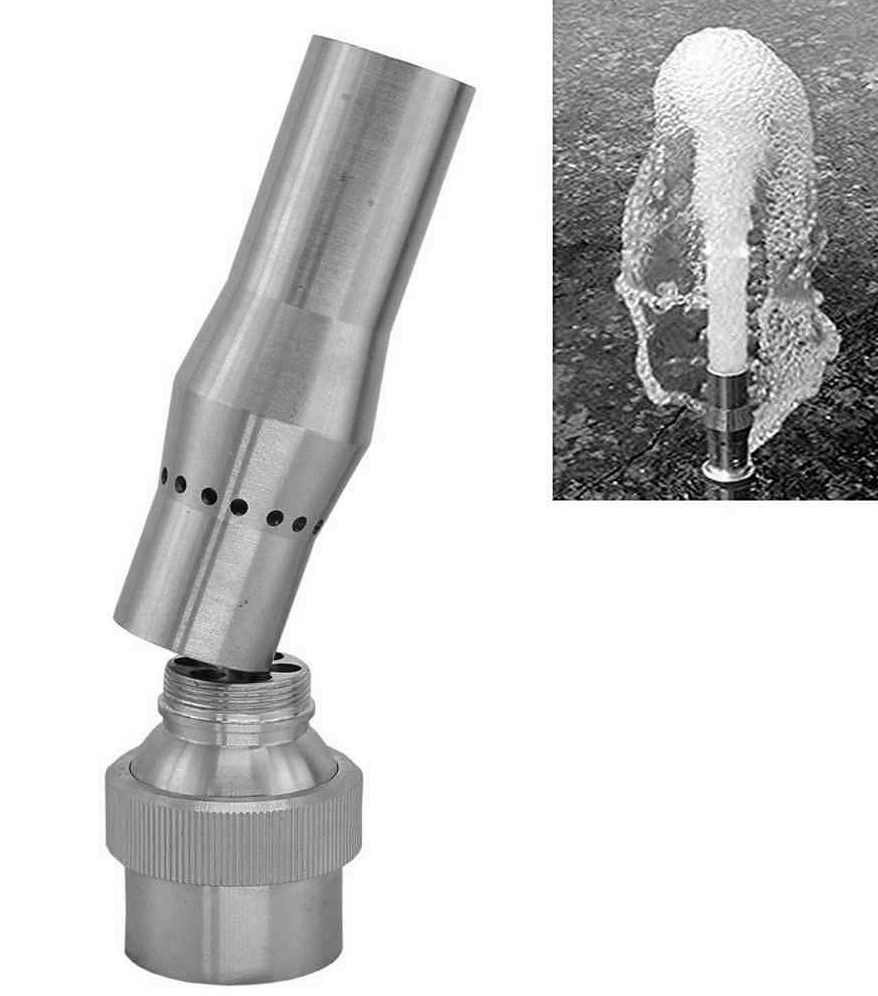

«Флейта»

Форма струи «Флейты» похожа на форму струи форсунки «Капля», но тоньше её, а сама форсунка «флейта» — дешевле.

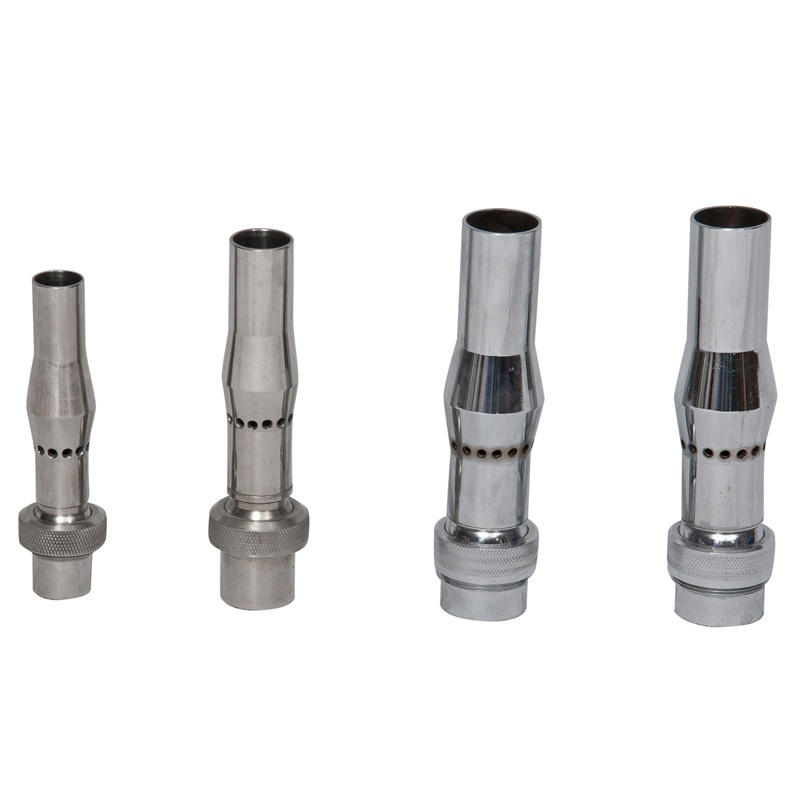

Фонтанная форсунка «Флейта» выпускается многими производителями и внешне напоминает этот музыкальный инструмент.

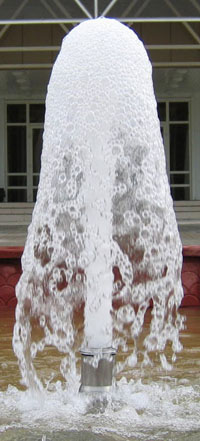

Форма струи «Флейты» утончённа и изыскана, удивительное сочетание пенного столба и оригинальной «шапки», как у ламинарных форсунок.

Форсунка «Флейта» выпускается 4-х типоразмеров.

С форсункой «Флейта», имеющей утолщение в середине корпуса и более сложное внутреннее устройство,
и в которой боковые отверстия размещаются ВЫШЕ уровня воды — (работа форсунки «Флейта» независима от уровня воды)

не следует путать более простую форсунку

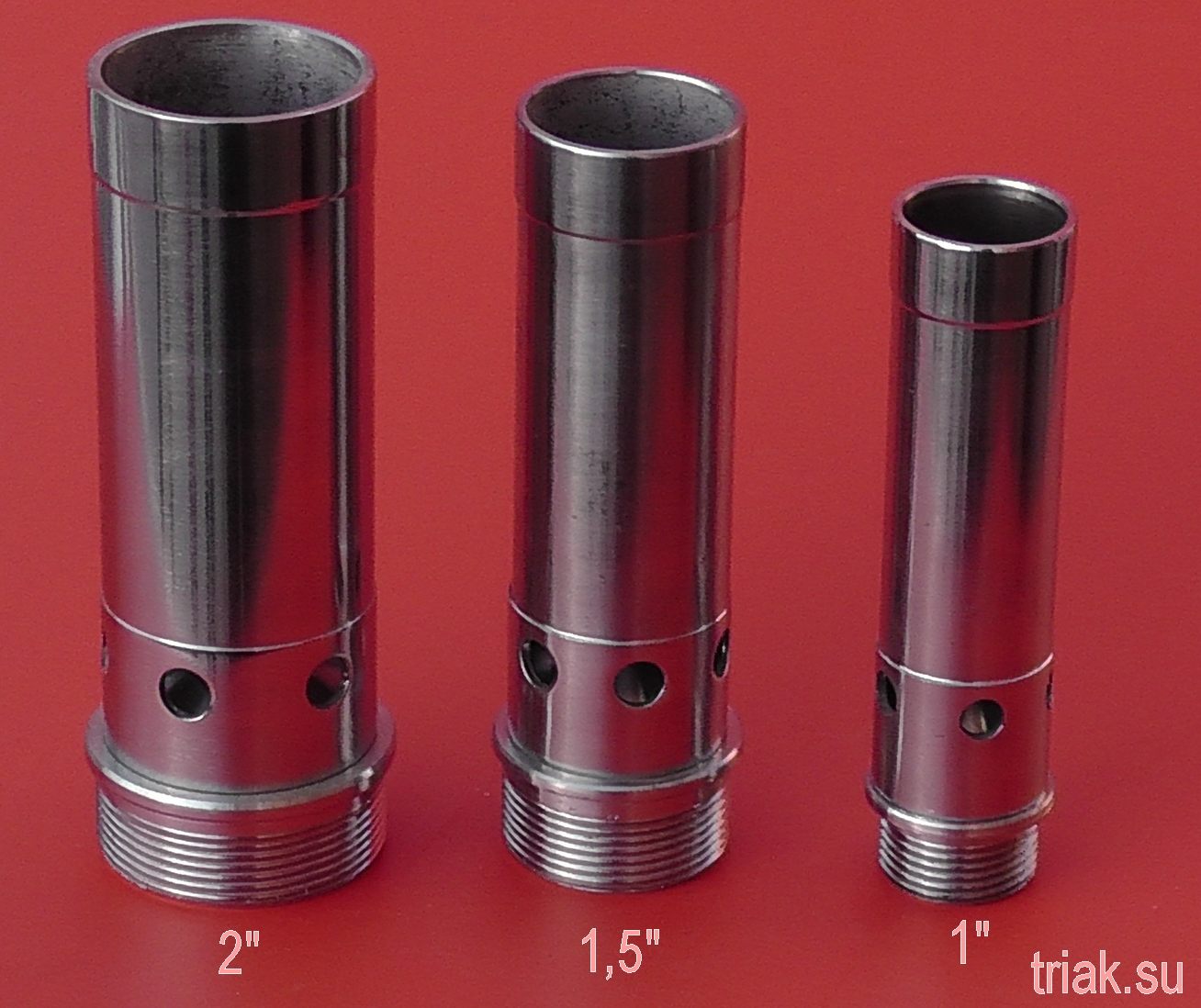

«Бочка», некоторые модели которой могут быть внешне похожи на форсунку «Флейта», но утолщения не имеют и устроены внутри проще, и работают совершенно иначе, — их боковые отверстия размещаются НИЖЕ уровня воды (форсунка «Бочка» зависима от уровня воды).

Форсунка «Бочка» для сухих» фонтанов не годится, т.к. втягивает «грязную» забортную воду.

Мы поставляем форсунки «Пенная струя, независимая от уровня воды» из полированной нержавеющей стали
2-х типов, 7-ми типоразмеров :

подводящая труба, Ду, мм

Высота форсунки без учёта резьбы, мм

Диаметр струи, мм

Давление на входе, bar (=атм.=кг/см2)

Цены указаны при общей стоимости заказа от 30 тыс.руб. и выше, при этом упаковка и доставка до транспортной компании бесплатная.

При заказах на сумму до 30 тыс. руб. — упаковка и доставка до транспортной компании — 1000 руб. Или самовывоз — бесплатно.

При заказах большого количества одинаковых изделий (десятки и сотни штук), а также при заказах полного комплекта оборудования для фонтана — индивидуальные скидки.

Для установки многих форсунок в ряд потребуются наружные фонтанные распределительные коллекторы — гребёнки, дуги, фонтанные кольца, в соответствии с архитектурно-дизайнерским проектом фонтана, по заказу можно выгнуть коллектор любой заданной формы с любым количеством патрубков и с любым их направлением для присоединения форсунок любых типов и размеров, с заданным количеством и расположением подключений.

Фонтанным коллекторам посящена отдельная страница этого раздела сайта.

Наружные распределительные фонтанные коллекторы мы делаем только из нержавеющей стали с полировкой наружной поверхности, их форма, размеры, количество выходных патрубков, опорных и питающих стоек определяется заказом.

Мы поставляем форсунки для фонтанов ВСЕХ типов в очень широкой номенклатуре и стараемся, чтобы они были всегда на складе.
В крайнем случае срок поставки может составить 2-3 недели. Обращайтесь!

Мы помогаем застройщикам и строительным фирмам общего профиля, не являющимся специалистами в фонтанах, выполнить в составе их большого объекта специальные работы по устройству фонтана, и избежать специфических ошибок.

Ну, а для тех, кто считает себя специалистом в фонтаностроении и готов все работы выполнить сам, мы можем поставить полный комплект оборудования для фонтана. Цены на оборудование для фонтана здесь

И еще одно немаловажное обстоятельство:

Созданный фонтан мы НЕ БРОСАЕМ на произвол судьбы, а СОПРОВОЖДАЕМ ВСЮ ЕГО ЖИЗНЬ.

Будем рады помочь Вам обеспечить технически все Ваши творческие замыслы.

МЫ ГОТОВЫ СОЗДАТЬ ДЛЯ ВАС СОВЕРШЕННО ОРИГИНАЛЬНУЮ и УНИКАЛЬНУЮ АППАРАТУРУ
для РЕШЕНИЯ ЛЮБЫХ ТВОРЧЕСКИХ ЗАДАЧ

Если Вы хотите фонтан, но у вас ещё остаются какие-то сомнения или вопросы — просто позвоните мне 8-906-1830-558 , и мы их разрешим. Если сомнений нет — тем более звоните, и мы начнём совместно работать. С уважением, Директор и Главный Конструктор Научно-Производственной фирмы ТРИАК Фотианов Сергей Дмитриевич Skype : serg-fontan Тел. +7-928-109-42-05 Моб. 8-906-18-30-558 Skype : serg-fontan Источник Простая монолитная струя фонтана и формирующая её насадка Самой простой, и, возможно, и самой древней, «классической» формой струи является простая монолитная струя фонтана круглого сечения, создаваемая трубкой, к которой подаётся вода под давлением. Для устойчивости струи необходимо, чтобы длина канала трубки была не менее 10-ти её внутренних диаметров. В профессиональных форсунках такого типа внутренний канал имеет вид не цилиндра, а конуса, который суживается к выходу (оптимальный угол сужения 13 градусов) — это увеличивает дальность струи при прочих равных условиях. У различных производителей такие форсунки могут называться по-разному — «Комета» («Comet»), «Пика», Копьё» («Lance Jet»), «Палец», «Простая струйная насадка», «Универсальная струйная насадка», «Единичная струйная насадка» и другие. Обычно в фонтане таких насадок ставится много, в ряд, вертикально или с наклоном, и, учитывая обычную точность установки трубопроводов при строительстве, на практике часто требуется возможность окончательной ручной подстройки (регулировки) направления каждой струи для точной настройки водной картины. Поэтому современные фонтанные форсунки типа «монолитная струя» делаются сразу с интегрированным шарниром. Если форсунка незатоплена (выходное отверстие не закрывается водой) от уровня воды в бассейне форма струи не зависит. Только от напора и угла наклона. Примеры применения форсунки «монолитная струя на шарнире». Монолитная струя круглого сечения интересна тогда, когда их большое количество и они установлены под наклоном. Мы поставляем форсунки «простая круглая монолитная струя на шарнире» из полированной нержавеющей стали 15-ти типоразмеров : подводящая труба, Ду, мм Диаметр струи, мм Давление на входе, bar (=атм.=кг/см2) Цены указаны для исполнения с гладкостью поверхности внутреннего канала обычного заводского качества (точное литьё и шлифовка), при общей стоимости заказа от 15 тыс.руб., доставка до транспортной компании бесплатная. При заказах на сумму от 6 до 15 тыс. руб. — наценка 10%, при заказах на сумму свыше 35 тыс. руб, а также при заказах полного комплекта оборудования для фонтана — индивидуальные скидки. По заказу можем выполнить дополнительную полировку внутренниего канала форсунки (цена на форсунку при этом возрастёт в 1,5-2 раза), это заметно увеличит длину ламинарной части струи и может иметь применения для специальных дизайнерских решений, но имеет смысл в случае использования в фонтане только специально подготовленной (умягчённой) воды. С обычной водопроводной водой эффект от внутренней полировки канала исчезнет к концу первого-второго (в зависимости от жесткости воды) месяца эксплуатации, т.к. полировка закроется более шероховатыми минеральными отложениями из воды. Для установки многих форсунок в ряд потребуются наружные фонтанные распределительные коллекторы — гребёнки, дуги, фонтанные кольца, в соответствии с архитектурно-дизайнерским проектом фонтана, по заказу можно выгнуть коллектор любой заданной формы с любым количеством патрубков и с любым их направлением для присоединения форсунок любых типов и размеров, с заданным количеством и расположением подключений. Фонтанным коллекторам посящена отдельная страница этого раздела сайта. Наружные распределительные фонтанные коллекторы мы делаем только из нержавеющей стали с полировкой наружной поверхности. Мы поставляем форсунки для фонтанов ВСЕХ типов в очень широкой номенклатуре и стараемся, чтобы они были всегда на складе. В крайнем случае срок поставки может составить 1-2 недели. Обращайтесь! Мы помогаем застройщикам и строительным фирмам общего профиля, не являющимся специалистами в фонтанах, выполнить в составе их большого объекта специальные работы по устройству фонтана, и избежать специфических ошибок. Ну, а для тех, кто считает себя специалистом в фонтаностроении и готов все работы выполнить сам, мы можем поставить полный комплект оборудования для фонтана. Цены на оборудование для фонтана здесь И еще одно немаловажное обстоятельство: Созданный фонтан мы НЕ БРОСАЕМ на произвол судьбы, а СОПРОВОЖДАЕМ ВСЮ ЕГО ЖИЗНЬ. Будем рады помочь Вам обеспечить технически все Ваши творческие замыслы. МЫ ГОТОВЫ СОЗДАТЬ ДЛЯ ВАС СОВЕРШЕННО ОРИГИНАЛЬНУЮ и УНИКАЛЬНУЮ АППАРАТУРУ для РЕШЕНИЯ ЛЮБЫХ ТВОРЧЕСКИХ ЗАДАЧ Если Вы хотите фонтан, но у вас ещё остаются какие-то сомнения или вопросы — просто позвоните мне 8-906-1830-558 , и мы их разрешим. Если сомнений нет — тем более звоните, и мы начнём совместно работать. С уважением, Директор и Главный Конструктор Научно-Производственной фирмы ТРИАК Фотианов Сергей Дмитриевич Skype : serg-fontan Источник Оцените статью Вам также может понравиться Ящики для оборудования бассейна Бокс для оборудования БОКС для оборудования бассейна Ящики для бассейна для инвентаря Стеллажи для бассейна Для грамотной организации пространства Ящик под оборудование бассейна Бокс для оборудования БОКС для оборудования бассейна Ящик под насос для бассейна ТОП-10 лучших насосов для бассейна: особенности выбора Правообладателям Политика конфиденциальности Контакты
