Фонтан. Виды и устройство. Работа и форма струи. Особенности

Фонтан – природное или искусственное явление, представляющее собой истечение жидкости струей вертикально вверх или с небольшим уклоном в сторону, что вызвано в результате оказания на нее давления. Природные фонтаны также называют гейзерами. Искусственно созданные являются, как правило, декоративными строениями, устанавливаемыми с целью украшения ландшафта или интерьера.

Как устроен и работает фонтан

Схематически строение и принцип действия фонтана можно описать как устройство с резервуаром, из которого вода подается под давлением на распыляющую ее форсунку. В результате формируется видимая струя определенной формы направленная горизонтально вверх или с уклоном. Бьющая вода после потери инерции от выталкивающих ее сил падает обратно вниз, и собирается в чаше устройства. Оттуда она снова стекает в резервуар, где повторно подается под давлением через форсунку. Это непрерывный процесс, происходящий одновременно. Часть объема воды выталкивается в струю, и сразу же возвращается обратно до того как жидкость закончится.

Это механизм круговорота воды. В качестве резервуара в ней может использовать бассейн, емкость или целый водоем. Если жидкость забирается из изолированной емкости, то в результате испарения объем в ней постепенно снижается. В конечном счете, это приведет к остановке фонтана. В связи с этим емкость нуждается в периодическом доливании жидкости.

Для обеспечения подачи воды в конструкции фонтана предусматривается насос. Он прокачивает воду из резервуара на форсунку. Насос работает за счет электроэнергии. Описанная конструкция фонтана является упрощенной. Многие устройства существенно сложнее. К примеру, их насос может иметь систему программного управления. За счет этого обеспечивается синхронизация силы бьющей струи с музыкой или яркой цветной декоративной подсветкой.

Отличия между проточными и циркуляционными фонтанами

Циркуляционный фонтан по сути является классическим. Он предусматривает перекачку воды по кругу циркуляционным насосом. Это закрытая система, обычно не оснащаемая стоком. Поскольку в ней постоянно прокачивается один и тот же объем воды, то она достаточно быстро становится грязной. Она не является питьевой. Иногда такие системы предусматривают подключение к канализации. Это обеспечивает удобное и быстрое осушение резервуара и чаши. Это необходимо при подготовке фонтана к зимовке.

За счет циркуляции одного и того же объема воды обеспечение работы циркуляционного фонтана обходится существенно дешевле. После наполнения, все затраты сводятся только к периодическому доливанию объема для компенсации испарения, а также оплате электроэнергии потребляемой насосом. Более сложные устройства также потребляет электричество на обеспечение подсветки и музыкального сопровождения.

Проточные более дорогостоящие в плане обеспечения работы. Они проталкивают через форсунку свежую воду. При этом использованная жидкость отводится в канализацию или водоем. Такое решение чаще всего используется для организации работы питьевых фонтанов. Те прокачивают чистую воду, которую можно пить. Как правило, сила струи в таких устройств небольшая. За счет этого с них можно удобно и безопасно пить, соблюдая гигиенический режим.

Проточные фонтаны могут забирать воду из подземного источника, находящегося в непосредственной близости. Это может быть естественный ключ, скважина, колодец. Чаще всего они просто подсоединяются к централизованному водопроводу.

Системы дополнительного оснащения фонтана

Внедрение в работу фонтанов современных технологий и различных физических принципов позволяет корректировать их работу. В результате зрелищность от работы фонтана многократно возрастает.

В зависимости от технического решения, примененного в конструкции, кроме обычных классических фонтанов, также существуют более сложные:

• Цветомузыкальный.
• Авангардный.
• Шутиха.
• Швейцарский.
• Без брызг.
• С генератором тумана.
• С ДУ.

Цветомузыкальный фонтан является достаточно дорогостоящим и сложным устройством. Высота и подсветка его струи корректируется автоматикой, которая управляется программным обеспечением. Перепады высоты столба воды, цвета и яркости подсветки связываются с музыкальным сопровождением. Таким способом оснащают много городских фонтанов. Однако в таком режиме они, как правило, работают в вечерние часы, так как в дневное время цветная подсветка остается невидимой.

Авангардные используют эффект зависшего потока воды. Для этого используется стекло высокой прозрачности. Широкая струя подается на него и отбившись спокойно стекает. За счет этого создается впечатление, что из фонтана бьет широкая тонкая полоса воды, которая в один момент застыла. Движение в ней выдает только легкая рябь. Это менее затратная в плане реализации конструкция, которую можно использоваться в домашних садовых фонтанах.

Шутиха – это развлекательный контактный фонтан. Струи воды в нем бьют в разные стороны, причем постоянно меняют направление в произвольном порядке. Как правило, он устанавливается на площадях и городских парках. Обычно устройство не имеет выступающей надземной чаши. За счет этого в зону разбрызгивания можно без проблем подойти. Шутиха плескает в желающих, меняет силу и направление струи. За счет этого служит развлечением в жаркие дни. Проект такого фонтана достаточно дорогостоящий в реализации.

Швейцарские фонтаны отличаются от обычных тем, что в качества их чаши и резервуара используется целый водоем. Это может быть искусственное сооружение, река, озеро и т.д. Под водную гладь устанавливается насос. Он забирает воду прямо из водоема и выталкивает ее через форсунку. В результате над водой появляется высокая струя. Поскольку оборудование спрятано, то все выглядит как природное явление. Однако в ветреную погоду при достаточно сильных волнах форсунка все же просматривается. Для удешевления системы форсунки могут изначально располагаться слегка выше уровня воды в водоеме. За счет этого возможно использовать менее мощное насосное оборудование. Насос может закрепляться к каркасу, установленному на дно водоема. Если оно слишком глубоко, то подобные фонтаны делаются плавающими.

Фонтан без брызг работает практически по такому же принципу, как и авангардный. Данное устройство не рассчитано на контакт, так как в его системе просматриваются прозрачные стеклянные нити или трубки. Подаваемая насосным оборудованием струя под небольшим давлением заворачивается и стекает обратно по стеклу. За счет этого она не разбрызгивается. Часто такие устройства проектируются так, чтобы вода подавалась по прозрачной трубке, после чего стекала вниз по ее внешним стенкам. Это создает визуальный обман. Со стороны кажется, что поток берется ниоткуда с воздуха и падает сверху вниз, а не выталкивается изначально со стороны чаши. Достаточно ярким представителем подобных фонтанов является «магический кран». В нем на вершине трубки подачи закрепляется водопроводный кран. За счет этого кажется, что вода течет из него, хотя тот не подсоединен к видимым трубам.

Фонтан с генератором тумана оснащается ультразвуковым оборудованием. Оно создает мельчайшие капли, за счет чего основная струя окутывается туманом. Это смотрится очень эффектно. Густой туман перекрывает распыляющее оборудование, полностью скрывает техническую составляющую фонтана.

Домашние садовые фонтаны могут дополнительно оснащаться пультом дистанционного управления. За счет этого их можно включить беспроводным способом, не подавая питание на насос вручную. Также такие устройства часто предусматривают возможность изменения подсветки, силы бьющей струи или автоматических режимов.

Виды фонтанов в зависимости от формы бьющего потока

Обычные фонтаны могут оснащаться разными типами распыляющих форсунок. За счет этого меняется форма струи.

В зависимости от того, какой формы поток формируется, различают следующие основные разновидности фонтанов:

• Струйный.
• Колокол.
• Тюльпан.
• Рыбий хвост.
• Тиффани.
• Полусфера.
• Кольцо.

В струйном используется сужающая трубу насадка. За счет этого поток на выходе сужается и выходит наружу под более высоким давлением. За счет этого создаются невысокие тонкие струи. Как правило, они направлены вертикально вверх или с легким уклоном в центр чаши.

Струя колокол формирует полусферу. Она спадает практически сплошным колоколом. Струя этого типа невысокая. Обычно используются в садах или как центральная фигура в больших городских фонтанах.

Тюльпан — очень похоже на колокол, но за счет немного другого наклона при распылении вода распадается на брызги, не достигнув чаши. В результате формируется подобие цветка.

Струя рыбий хвост подразумевает разделение основного потока на несколько тонких. Те создают в них купол из решеток. Форма такого фонтана практически как у полусферного, но поверхность воды не является сплошной.

Тиффани – это сложная струя, сочетающая в себе одновременно колокол и рыбий хвост. Причем на форсунке формирующей полусферу подается более высокое давление.

Фонтан со струей полусфера имеет форму созревшего одуванчика. Это достигается за счет каркаса распылителей, формирующих шар. При включенном фонтане они практически не заметны.

Кольцо предусматривает наличие распылителя в виде трубы сваренной в кольцо. По ее периметру ввариваются отдельные выходы, каждый из которых оснащается сужающим соплом. Как следствие при подаче воды формируется множество струйных потоков выставленных по кругу, и направленных в центр чаши. За счет этого создается визуальное сходство с кольцом.

Источник

Красная Поляна — летний день 2018г.

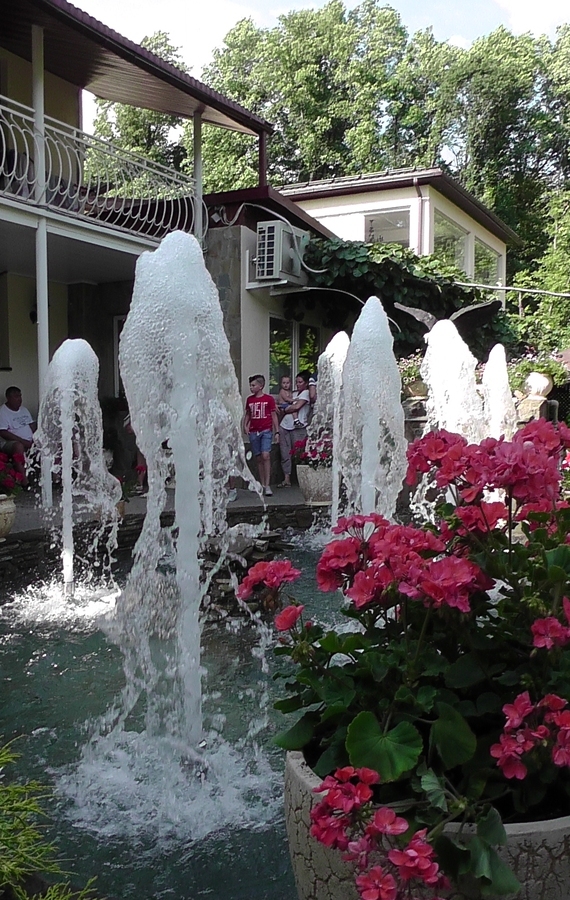

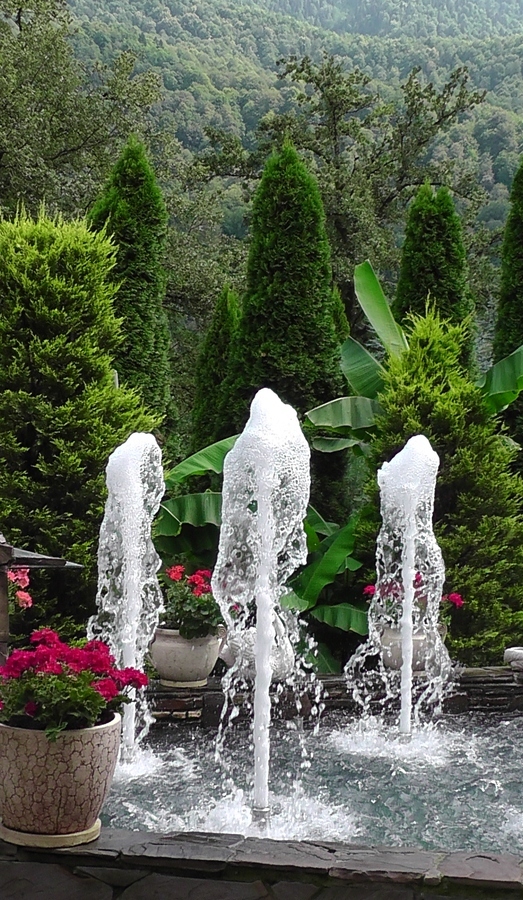

Статический фонтан с пенными струями

Очень простой фонтан для частного домовладения.

Всего только 8 пенных форсунок, независимых от уровня воды с присоединением 1,5″ типа «Капля» (которые мы поставляем), трубы и насос на 5,5 кВт.

Получаются статические пенные струи высотой 1,4. 1,6 м с красивой динамической шапкой.

(струи, которые без «шапки» — это пенные струи типа «Флейта», зависимые от уровня воды).

Если поставить насос помощнее, или струй поменьше — они будут выше.

Автоматическая подпитка и контроль уровня не нужны — уровень воды не влияет на картину. Просто воды должно быть достаточно, чтобы не захлёбывался насос, и всё!

В большинстве случаев и система водоочистки в таком фонтане не нужна — дешевле периодически заливать свежую воду (особенно если она из собственной скважины), а уже обогатившуюся органикой и согретую солнцем воду из фонтана применять на полив огорода.

Такой фонтан можем сделать как в имеющемся бассейне, так и с нуля, под ключ, по оригинальному проекту.

Просто, быстро, недорого и красиво.

= НАШИ ФОНТАНЫ = год 2018 = Научно-Производственная фирма ТРИАК

Если Вы хотите такой, или любой другой (лучший) фонтан, но у Вас ещё остаются какие-то сомнения или вопросы — просто позвоните мне или напишите, и мы их разрешим. Если сомнений нет — тем более звоните или (пишите) и мы начнём совместно работать. С уважением, Директор и Главный Конструктор Научно-Производственной фирмы ТРИАК Фотианов Сергей Дмитриевич тел. +7-928-109-42-05 (мегафон) тел. +7-906-183-05-58 (билайн) тел. c вацап: +7-952-604-20-24 (теле2) Источник Пенные насадки (форсунки) для фонтана Толстые, «жирные» пенные струи фонтана смотрятся намного интереснее, чем простые тонкие монолитные струйки. Пенные форсунки бывают двух классов: — независимые от уровня воды (незатопленные), и — зависимые от уровня воды (затопленные). Каждый из этих классов имеет свои преимущества, и включает в себя ряд моделей различных конструкций. Пенные насадки (форсунки) для фонтана, независимые от уровня воды (незатопленные) Эта группа форсунок представлена двумя моделями — «Капля» и «Флейта» И — Обратите ВНИМАНИЕ: пенная струя, независимая от уровня воды — это ЕДИНСТВЕННЫЙ тип пенной струи, которую допустимо применять в «сухих», или «тротуарных» фонтанах (по гигиеническим соображениям), ибо любые форсунки, зависимые от уровня воды, засасывают в струю окружающую воду, — а она в «сухом» фонтане по определению нечиста. поэтому — ТОЛЬКО независимые от уровня воды! Пенная форсункя «Капля», независимая от уровня воды (незатопленная) У этих форсунок некоторых производителей на больших типоразмерах шарообразное утолщение может отсутствовать. У различных производителей такие форсунки могут называться по-разному — «шпрудлер», «schaumsprudler», «schaumquell», «Сосулька», «Пузатая», Такая пенная струя стабильна, но имеет диаметр, равный выходному диаметру форсунки. (в форсунках, зависимых от уровня воды — затопленных — он существенно больше). Однако при небольшой высоте струи и групповой установке это может выглядеть очень эффектно. А вот такую её модификацию (с металлической оболочкой и пластмассовой внутренностью) мы категорически не рекомендуем. На практике в пластмассе бывает облой или другие отклонения формы, которые испортят водную картину. Да и вандалоустойчивость у неё низкая. Разве что только для частного фонтанчика в своём огороде, если хочется подешевле и есть время и желание её дорабатывать. Примеры применения форсунки пенной форсунки «Капля». Пенные форсунки, независимые от уровня воды, можно устанавливать и под наклоном — это их существенное достоинство (в отличие от пенных форсунок, зависимых от уровня воды). Пенные форсунки, независимые от уровня воды, можно устанавливать на возвышении — на камне или любой другой конструкции над поверхностью воды, на любом уровне, что также является их преимуществом.

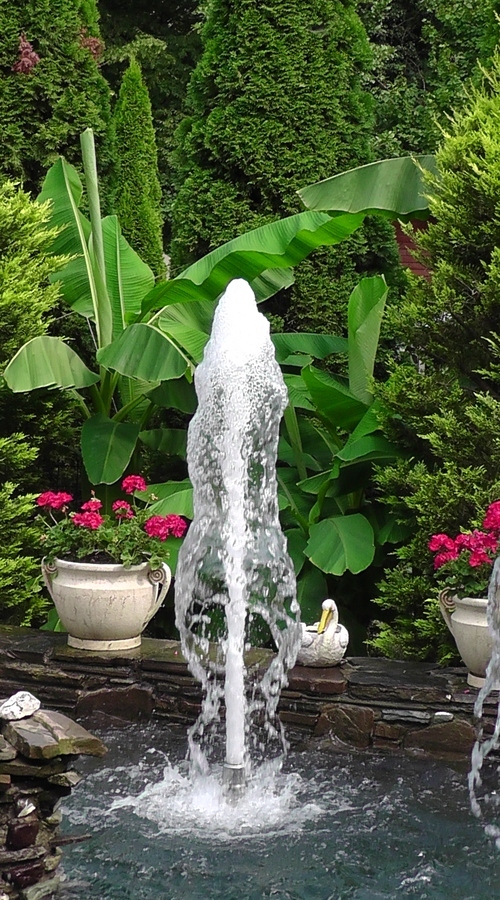

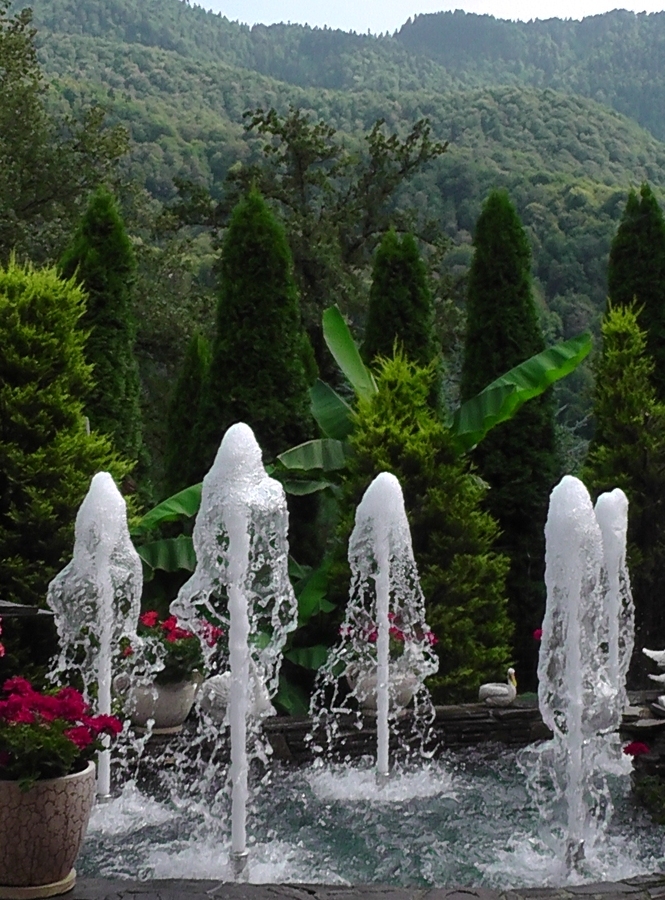

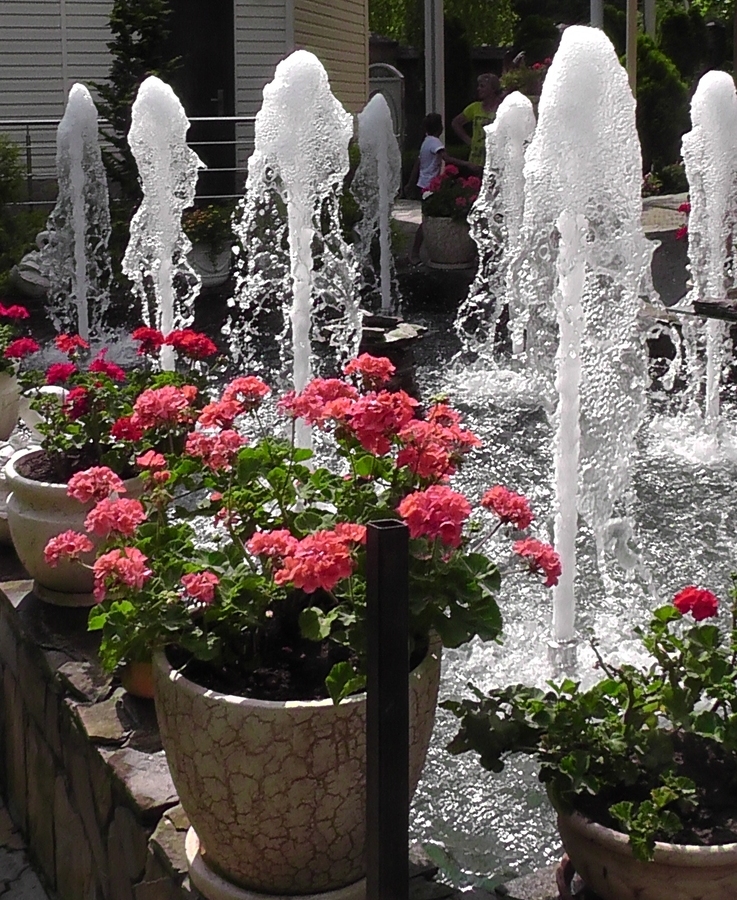

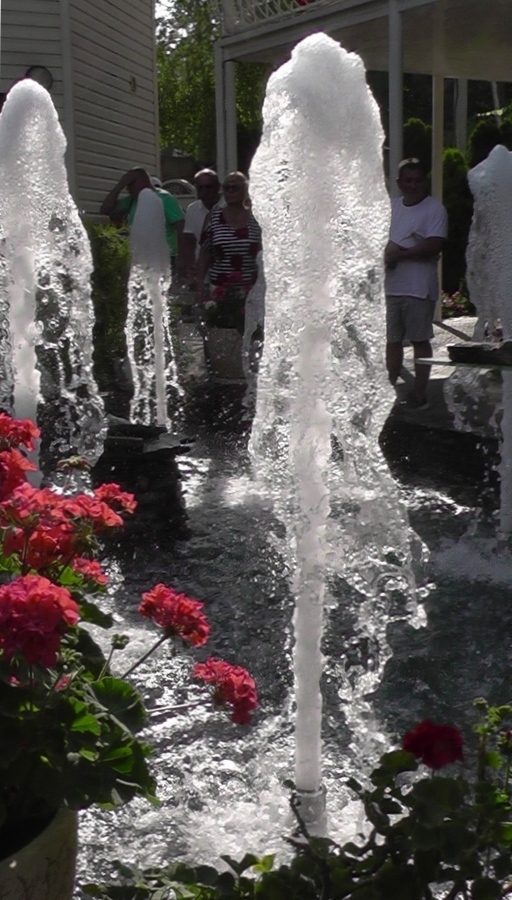

Простой статический пенный фонтан с описанными выше пенными форсунками

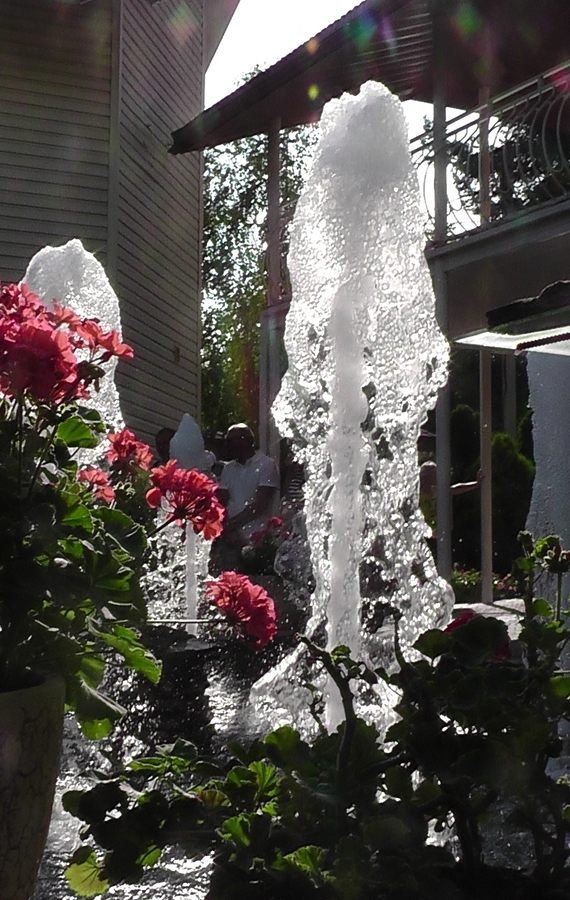

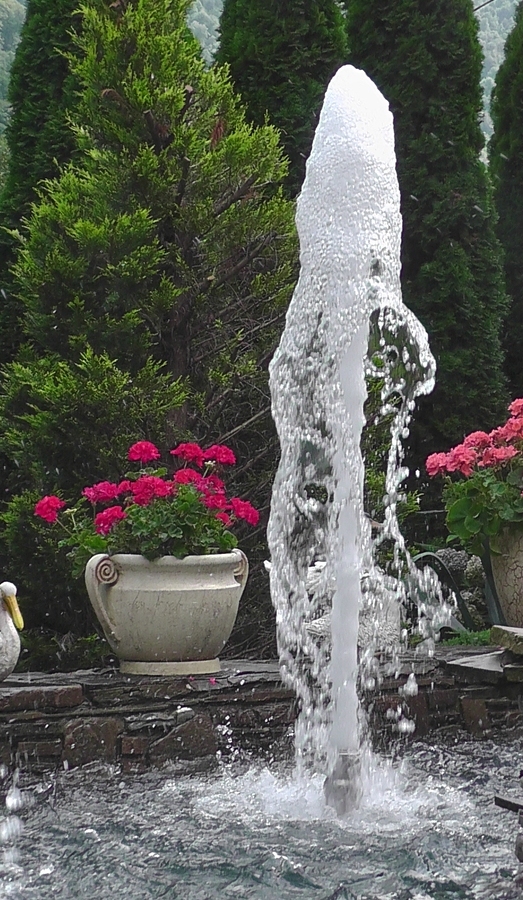

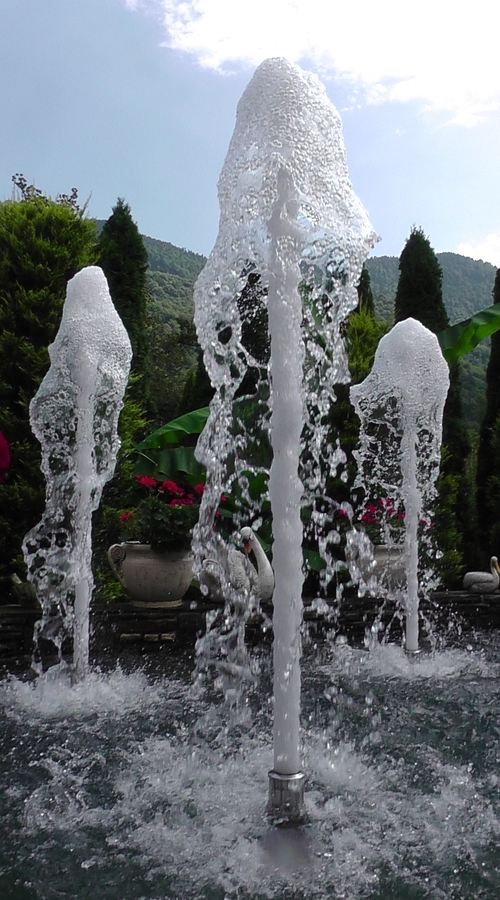

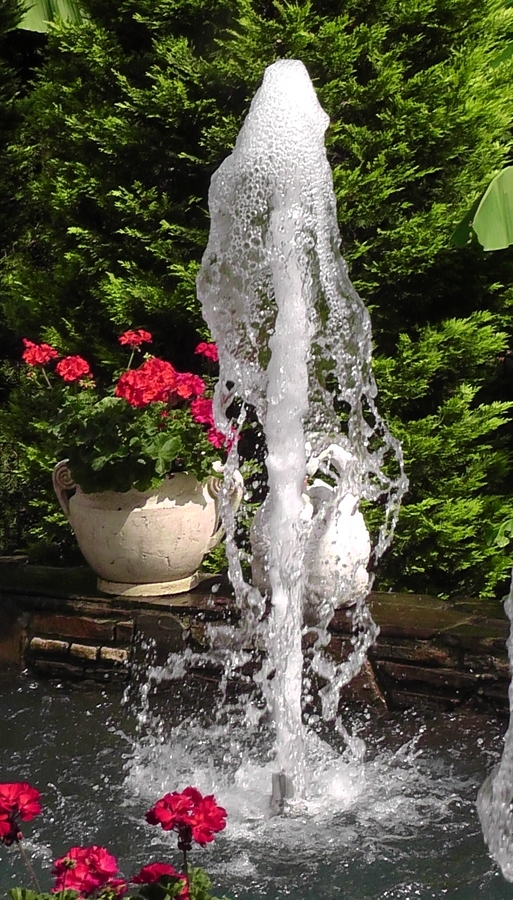

Тело пенной струи хорошо и сочно выглядит и венчается красивой динамической «шапкой».
Шапка постоянно меняется, отчего на моментальных фотографиях принимает различные формы,
что оживляет водную картину фонтана.
Струи фонтана достаточно ветроустойчивы.
Для 8 форсунок с присоединением 1,5″ для получения струй высотой по полтора метра потребовался насос 5,5 кВт.

Второй тип пенной форсунки, независимой от уровня воды и допустимый к применению в «сухих » («тротуарных») фонтанах —

«Флейта»

Форма струи «Флейты» похожа на форму струи форсунки «Капля», но тоньше её, а сама форсунка «флейта» — дешевле.

Фонтанная форсунка «Флейта» выпускается многими производителями и внешне напоминает этот музыкальный инструмент.

Форма струи «Флейты» утончённа и изыскана, удивительное сочетание пенного столба и оригинальной «шапки», как у ламинарных форсунок.

Форсунка «Флейта» выпускается 4-х типоразмеров.

С форсункой «Флейта», имеющей утолщение в середине корпуса и более сложное внутреннее устройство,
и в которой боковые отверстия размещаются ВЫШЕ уровня воды — (работа форсунки «Флейта» независима от уровня воды)

не следует путать более простую форсунку
«Бочка», некоторые модели которой могут быть внешне похожи на форсунку «Флейта», но утолщения не имеют и устроены внутри проще, и работают совершенно иначе, — их боковые отверстия размещаются НИЖЕ уровня воды (форсунка «Бочка» зависима от уровня воды).

Форсунка «Бочка» для сухих» фонтанов не годится, т.к. втягивает «грязную» забортную воду.

Мы поставляем форсунки «Пенная струя, независимая от уровня воды» из полированной нержавеющей стали
2-х типов, 7-ми типоразмеров :

подводящая труба, Ду, мм

Высота форсунки без учёта резьбы, мм

Диаметр струи, мм

Давление на входе, bar (=атм.=кг/см2)

Цены указаны при общей стоимости заказа от 30 тыс.руб. и выше, при этом упаковка и доставка до транспортной компании бесплатная.

При заказах на сумму до 30 тыс. руб. — упаковка и доставка до транспортной компании — 1000 руб. Или самовывоз — бесплатно.

При заказах большого количества одинаковых изделий (десятки и сотни штук), а также при заказах полного комплекта оборудования для фонтана — индивидуальные скидки.

Для установки многих форсунок в ряд потребуются наружные фонтанные распределительные коллекторы — гребёнки, дуги, фонтанные кольца, в соответствии с архитектурно-дизайнерским проектом фонтана, по заказу можно выгнуть коллектор любой заданной формы с любым количеством патрубков и с любым их направлением для присоединения форсунок любых типов и размеров, с заданным количеством и расположением подключений.

Фонтанным коллекторам посящена отдельная страница этого раздела сайта.

Наружные распределительные фонтанные коллекторы мы делаем только из нержавеющей стали с полировкой наружной поверхности, их форма, размеры, количество выходных патрубков, опорных и питающих стоек определяется заказом.

Мы поставляем форсунки для фонтанов ВСЕХ типов в очень широкой номенклатуре и стараемся, чтобы они были всегда на складе.
В крайнем случае срок поставки может составить 2-3 недели. Обращайтесь!

Мы помогаем застройщикам и строительным фирмам общего профиля, не являющимся специалистами в фонтанах, выполнить в составе их большого объекта специальные работы по устройству фонтана, и избежать специфических ошибок.

Ну, а для тех, кто считает себя специалистом в фонтаностроении и готов все работы выполнить сам, мы можем поставить полный комплект оборудования для фонтана. Цены на оборудование для фонтана здесь

И еще одно немаловажное обстоятельство:

Созданный фонтан мы НЕ БРОСАЕМ на произвол судьбы, а СОПРОВОЖДАЕМ ВСЮ ЕГО ЖИЗНЬ.

Будем рады помочь Вам обеспечить технически все Ваши творческие замыслы.

МЫ ГОТОВЫ СОЗДАТЬ ДЛЯ ВАС СОВЕРШЕННО ОРИГИНАЛЬНУЮ и УНИКАЛЬНУЮ АППАРАТУРУ
для РЕШЕНИЯ ЛЮБЫХ ТВОРЧЕСКИХ ЗАДАЧ

Если Вы хотите фонтан, но у вас ещё остаются какие-то сомнения или вопросы — просто позвоните мне 8-906-1830-558 , и мы их разрешим. Если сомнений нет — тем более звоните, и мы начнём совместно работать. С уважением, Директор и Главный Конструктор Научно-Производственной фирмы ТРИАК Фотианов Сергей Дмитриевич Skype : serg-fontan Тел. +7-928-109-42-05 Моб. 8-906-18-30-558 Skype : serg-fontan Источник Оцените статью Вам также может понравиться Ящики для оборудования бассейна Бокс для оборудования БОКС для оборудования бассейна Ящики для бассейна для инвентаря Стеллажи для бассейна Для грамотной организации пространства Ящик под оборудование бассейна Бокс для оборудования БОКС для оборудования бассейна Ящик под насос для бассейна ТОП-10 лучших насосов для бассейна: особенности выбора Правообладателям Политика конфиденциальности Контакты
