Водоочистка
Проектирование крытых бассейнов. Часть 2.
Важнейшим элементом планировки бассейнов в составе гостиниц является обеспечение взаимосвязи между номерами гостиницы и помещением бассейна. Наличие специального лифта или лестницы позволяет попасть во вспомогательное помещение (раздевалки, душевые, сауны, массажные, комнаты отдыха и другое) без пересечения путей движения общего пользования. Бассейн в гостинице и гостиница в целом становятся более привлекательными при наличии детской чаши и дополнительного открытого бассейна с выплывным каналом. Раздвижная стена большой площади позволяет в летний период превратить бассейн в открытое сооружение с резко возрастающей пропускной способностью, такой бассейн представляет собой точку притяжения гостей и в дневное время.
Гости небольших гостиниц больше интересуются купанием, чем гости крупных отелей. Размер чаши в небольшой гостинице определяют максимальным числом одновременно купающихся постояльцев, это число, независимо от числа мест в гостинице, не превышает 30. Если учесть, что половина посетителей бассейна одновременно находятся в воде, то оптимальный размер зеркала воды бассейна независимо от размеров гостиницы составит 15 Х 4 = 60 м2. Чаша меньших размеров может быть только при недостатке площади (не менее 40 м2), а больше – когда бассейном пользуются не только постояльцы гостиницы а и другие люди.

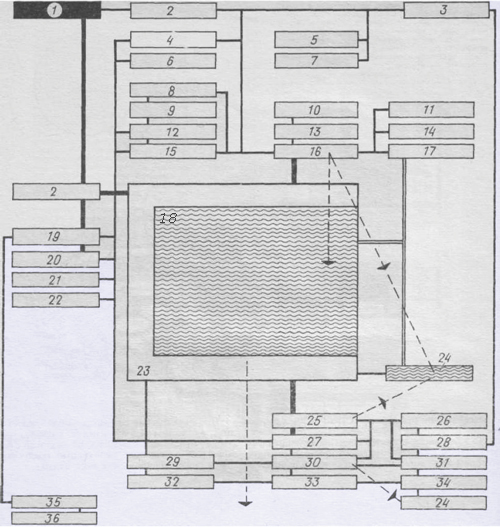

Рис.1. Функциональная схема крытого бассейна при гостинице.
1. Номера гостиниц. 2. Лифт. 3. Вход. 4. Настольный теннис. 5. Кегельбан. 6. Гимнастический зал. 7. Парикмахерская. 8. Входное помещение. 9. Помещение для водных процедур. 10. Инвентарь. 11. Отопление бассейна. 12. Сауна. 13. Медицинская комната. 14. Вентиляция бассейна. 15. Комната отдыха, массажная. 16. Комната тренера по плаванию. 17. Водоподготовка бассейна. 18. Плавательный бассейн. 19. Раздевалка. 20. Помещение для хранения одежды. 21. Душевая. 22. Уборная. 23. Обходная дорожка. 24. Детская чаша. 25. Места для отдыха. 26. Кухня. 27. Зал для лежания. 28. Кафе, бар. 29. Открытая чаша. 30. Терраса для лежания. 31. Терраса в кафе. 32. Проходная чаша. 33. Газон для лежания. 34. Игровая площадка на газоне. 35. Касса. 36. Посетители, не живущие в гостинице.
Если обходная дорожка в односемейных крытых бассейнах может быть узкой и односторонней, то в чашах при гостиницах ее ширина должна быть не менее 1,5 – 2 м. Дорожка охватывает чашу с трех или четырех сторон и дополняется местами отдыха.
Высота зала гостиничного бассейна по функциональным соображениям должна составлять не менее 4 м.

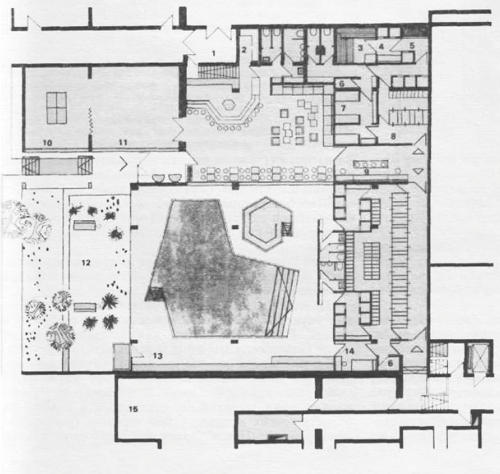

Рис.2. Крытый бассейн крупной гостиницы с общественным комфортом.
1. Вход. 9. Сушилка волос.
2. Кладовая. 10. Настольный теннис.
3. Сауна. 11. Гимнастический зал.
4. Горячий душ. 12. Дворик для отдыха.
5. Холодный душ. 13. Плавательный бассейн.
6. Уборная. 14. Комната тренера.
7. Комната отдыха, массажная. 15. Кондиционеры бассейна.
Для лучшего использования помещения форму чаши в гостиничных бассейнах чаще всего делают прямоугольной (в противоположность к открытым гостиничным бассейнам). Однако это не значит, что обходные дорожки должны быть везде одинаковой ширины. Свободные формы чаши труднее сочетаются с формой зала.
Оборудование бассейнов в гостиницах должно быть привлекательным для гостей. Поэтому, вместо лестниц-стремянок для входа и выхода из воды делают лестницы с поручнем. Следует иметь в виду, что бассейн в гостинице не имеет спортивной направленности (устройство трамплинов для прыжков в воду запрещено), поэтому надо обращать главное внимание на создание комфорта.
Бассейны для спортивного плавания, если они входят в состав клуба, должны иметь необходимые вспомогательные помещения для проведения учебно-тренировочных занятий, а также клубные помещения, состав которых определяется исходя из местных условий.
Бассейны в школах для обучения плаванию проектируется по действующим строительным нормам. Бассейны в школах часто совмещают со спортивными залами. Пример планировки такого бассейна приведен на рис.3.

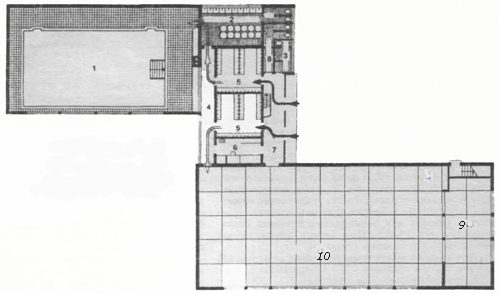

Рис.3. Спортивный зал с учебным плавательным бассейном.
1. Учебный плавательный бассейн размером 8 м Х 15 м.
3. Уборная для мальчиков.
4. Коридор для прохода в бассейн.
5. Раздевалки для девочек и мальчиков.
6. Помещение для тренера.
7. Вход в спортзал.
8. Уборная девочек.
9. Помещение для инвентаря.
10. Спортзал размером 12,5 м Х 25,5 м.
Бассейн смешанного типа представляет собой комбинацию крытого бассейна с открытой чашей, причем вспомогательные помещения крытого бассейна используют и для открытой чаши. Преимущество таких бассейнов заключается в возможности постоянного плавания в открытой чаше в течение круглого года. Это достигается путем устройства выплывного канала между чашами. Стена здания над каналом доходит до воды (вода служит изоляцией от наружного воздуха) и, чтобы попасть в открытую чашу, купающийся должен подныривать под ограждение.
Широко распространены в крытых бассейнах сауны (бани сухого жара), которые имеют большое оздоровительное значение и поэтому достаточно популярны.
Источник
Новый СанПиН по бассейнам — что изменилось?
С 01 января 2021 года введены в действие новые санитарные правила по плавательным бассейнам, которые отменяют собой ранее действовавший СанПиН 2.1.2.1188-03 «Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды. Контроль качества» и СанПиН 2.1.2.1331-03 «Гигиенические требования к устройству, эксплуатации и качеству воды аквапарков».
Новые Санитарные правила СП 2.1.3678-20 распространяются на организации, осуществляющие продажу товаров, выполнение работ или оказание услуг – и в том числе на общественные плавательные бассейны и аквапарки (Глава 6 Правил).
Помимо отмененных СанПиН специалисты бассейновой отрасли активно пользуются еще двумя документами:
Статус этих стандартов не изменился – они по-прежнему действуют, но в отличие от санитарных правил, их требования не являются обязательными. Поэтому, очевидно, что по тем положениям, где будет возникать противоречие между ГОСТ и новыми СП приоритет будет отдаваться последним.
Главные изменения
Большинство положений новых правил не противоречит ранее существовавшим нормативам, но есть ряд важных дополнений и изменений в части водоподготовки и обеззараживания воды бассейнов, которые мы считаем нужным отметить.
1. Новая классификация бассейнов
Санитарные правила вводят расширенную классификацию бассейнов и требования к их устройству (Приложение 4 СП 2.1.3678-20):
Виды бассейнов
Площадь зеркала воды, м2
Температура воды, °C
Площадь зеркала воды на 1 чел в м2, не менее
Время полного водообмена, час, не более
(ванна 33,3 * 21 м)
(ванна
50 * 25 м
50 * 21 м
25 * 25 м
25 * 21 м
25 * 16 м)
Оздоровительное плавание (индивидуальные и групповые занятия)
Развлекательно-игровые бассейны с аттракционами
в соответствии с проектным решением, при соблюдении обязательных требований
гидроаэромассажные бассейны типа «джакузи», ванны с сидячими местами
в соответствии с проектным решением, при соблюдении обязательных требований
0,8 м и не менее
0,4 м/чел.
Охлаждающий, контрастный бассейн или бассейн для окунаний
для детей дошкольного и младшего школьного возраста, (глубиной до 0,6 м)
для детей младшего, среднего и старшего школьного возраста (глубиной 0,6-1,8 м)
Для детей младшего, среднего и старшего школьного возраста (глубиной 0,6-1,8 м)
Эта классификация отличается от той, что представлена в ГОСТ Р 53491.2-2012 Бассейны. Подготовка воды. Часть 2. Требования безопасности. И как было отмечено выше, приоритет отдается той, что теперь указана в СП.
2. Строгий выбор технологии обеззараживания
Санитарные правила формулируют требования к системам обеззараживания воды таким образом:
«п. 6.2.19. Для бассейнов всех видов назначения в качестве основных методов обеззараживания воды должны быть использованы хлорирование, бромирование, а также комбинированные методы: хлорирование с использованием озонирования или ультрафиолетового излучения, или бромирование с использованием озонирования или ультрафиолетового излучения.»
Таким образом, исключается ранее существовавшая возможность использования в общественных бассейнах альтернативных методов обеззараживания воды при условии подтверждения безопасности и эффективности выбранной технологии.
3. Уровень свободного и связанного хлора
Требование к остаточному содержанию свободного и связанного хлора звучит так:
«6.2.20. При хлорировании воды уровень свободного (остаточного) хлора должен быть не менее 0,3 мг/л (для комбинированного метода очистки — не менее 0,1 мг/л), связанного хлора — не более 0,2 мг/л, а водородный показатель (pH) должен быть в диапазоне 7,2-7,6.»
В отличие от ранее существовавших требований, новый СП ограничивает только нижний предел концентрации свободного хлора, одновременно вводя ограничение по связанному хлору – который ранее не входил в перечень контролируемых показателей.
4. Допустимые уровни химических веществ
Прямых указаний по допустимым уровням содержания других химических веществ в воде бассейна в новых СП нет, а п. 6.2.27 содержит следующее:
«6.2.27. В процессе эксплуатации бассейна пресная или морская вода, находящаяся в ванне, должна соответствовать гигиеническим нормативам.»
На какие в таком случае ориентироваться значения, и о каких гигиенических нормативах идет речь в п. 6.2.27?
И тут появляется второй документ, который был утвержден 28 января 2021 и вступает в силу с 01.03.2021г. – СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания».
Этот огромный документ (почти на 500 стр.) создан в рамках «законодательной гильотины» и призван сократить количество взаимно дополняющих, расширяющих и дублирующих друг друга бесконечных СанПиН и ГН. Своим введением он отменяет около 120 нормативных документов и, в частности, СанПиН 2.1.4.2580-10 Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Новый СанПиН объединяет в себе требования к параметрам воздуха, воды, почвы, микроклимата и в том числе содержит указания по параметрам воды плавательных бассейнов и аквапарков.
Основные изменения по контролю содержания химических веществ в воде бассейнов:
Проанализировав новые требования к ПДК химических веществ, можно сказать, что основные и самые значительные изменения коснулись хлора и побочных продуктов хлорирования и связаны с печальной статистикой прошлых лет по массовым отравлениям в бассейнах:
1. Серьезное ужесточение требований по связанному хлору – 0,2 мг/л.
В ранее действовавшем СанПиН этот показатель вообще не входил в программу производственного контроля и упоминался только в п. 3.8.6 – где давался максимальный уровень 2 мг/л для бассейна после перерыва в работе. Теперь норматив стал строже в 10 раз.
2. Ужесточение требований по хлороформу – с 0,1 до 0,06 мг/л.
Ниже в таблице мы объединили все требования к воде, которые фигурировали в упомянутых выше документах, чтобы проанализировать изменения и понять, чем руководствоваться сейчас.
Как пользоваться таблицей?
- Звездочкой (*) отмечены показатели, которые входят в программу производственного контроля воды бассейнов – их содержание должно соответствовать установленному в столбце 1 или, если четкое указание отсутствует – то значению в столбце 2.
- В столбце 3 для сравнения приведены требования отмененного СанПин по бассейнам.
- В столбце 4 приведены требования действующего ГОСТ Р 53491.2-2012 Бассейны. Подготовка воды. Часть 2. Эти требования могут применяться, если не противоречат СанПин.
