Как организовать подсветку фонтанов, бассейнов и водоёмов

В статье рассматриваются различные варианты освещения бассейнов, водопадов или фонтанов. Описываются особенности электрического подключения подсветки, использования защитных приборов, принципы расчета линий связи. Кроме того, мы рассмотрим особенности размещения таких ламп и дадим полезные советы.

Бассейн или фонтан оживляет любой сад, наполняя его движением солнечных зайчиков, приятным шумом воды, но с наступлением ночи вода теряет свою привлекательность. Как же создать эстетическую привлекательность водоемов в темное время суток? Все просто — благодаря современным технологиям и использованию грамотной подсветки с наступлением ночи можно вернуть воде сияние, создать неповторимую игру света на ее поверхности.

Для этих целей используются специальные лампы, которые могут устанавливаться под водой, могут плавать по поверхности водоема или крепиться к окружающему водоем берегу. С помощью светильников можно выделить любые декоративные элементы: садовые лилии, маленькие фонтаны или водопады, подсветить дно и многое-многое другое.

Особенности фонарей для подсветки водоемов

Самым важным при создании подсветки является обеспечение безопасности человека, ведь вода является хорошим проводником, что исключает использование стандартных световых приборов, рассчитанных на работу от 220 В переменного тока.

Большинство осветительных приборов изготавливается для работы на безопасном для человека напряжении в 12 В, а некоторые светодиодные модели используют питание 3,5 и 5 В. Для адаптации сетевого напряжения на незначительном удалении от воды устанавливаются трансформаторные или импульсные источники питания, к которым подключается подсветка водоема.

Питающие элементы для подсветки бассейнов могут комплектоваться дополнительным блоком безопасности, который снабжен дифференциальной защитой, контролирующей утечку тока, возникающую в местах с некачественной электрической изоляцией.

Минимально допустимый стандарт защиты от влаги для таких приборов — ІР68, что позволяет им функционировать под водой.

Принципы установки светоизлучающих приборов в фонтанах и бассейнах

Поскольку вода является светопроводящей средой со значительным коэффициентом поглощения света, для создания эффективного освещения необходимо учитывать ряд рекомендаций по размещению светоизлучающих приборов.

1. Для обеспечения равномерной подсветки всего водоема оптимальная глубина размещения ламп под водой — 60–100 см от поверхности.

Если установить лампы глубже 1 м — снижается эффективность освещения, подсветка будет неравномерной, и, чтобы компенсировать этот недостаток, придется повышать мощность светоизлучателей, что будет неоправданно с точки зрения энергосбережения.

Если установить лампы на глубине менее 60 см — не будет достигнут эффект объемности подсветки из-за малого рассеивания света в водной среде.

2. Если глубина водоема не превышает 50 см, достаточного эффекта от использования подводной подсветки не будет, потому лучше применить надводное освещение.

Такое освещение можно организовать с помощью плавающих по поверхности фонарей, используя направленную подсветку. Так, расположив светильники по периметру водоема и направляя лучи света на поднимающуюся из воды водную струю, можно достичь качественной игры света.

3. Объемная подсветка, заставляющая светиться струи фонтана по всей длине, достигается за счет комплексной подсветки водяных струй: первый излучатель находится непосредственно под форсункой, второй — в месте попадания струи на поверхность водоема. Таким образом, освещается весь водный поток. Если же использовать только один светильник, расположенный под форсункой, то получим эффект водяного колокольчика.

Рекомендации по выполнению электромонтажных работ

Постоянный контакт с водой учитывается не только при выборе электроприборов подсветки, но и во время монтажных работ. Особенностью специализированных ламп является комплектация гермовводами, через которые к лампе подается питание и исключается проникновение влаги.

Часть приборов поставляется уже в комплекте с расключенным на предприятии-изготовителе соединительным шнуром, но большинство моделей требуется подключать самостоятельно:

1. Для монтажа необходимо использовать провода в двойной изоляции, которая устойчива к воздействию воды.
2. Внешняя часть кабеля должна иметь круглую форму, что позволяет герметично зажать его в гермовводе. Место контакта резинового уплотнителя светового прибора не должно совпадать с различными неровностями кабеля, такими, как порезы, рельефные надписи и т. д.
3. Монтаж должен осуществляться с использованием трехпроходной электрической линии связи, включающей заземление и два провода электропитания.
4. Сечение использованных проводов должно соответствовать приложенной к ним нагрузке. Расчет сечения провода необходимо выполнять в соответствии с нормой: 5 А нагрузки на 1 мм 2 сечения провода.
5. Понижающий трансформатор должен располагаться в защищенном от попадания влаги месте. Для подключения к электросети необходимо использовать специальные влагозащищенные розетки.

Рассчитаем сечение провода для светодиодной лампы (cosφ = 1) мощностью 20 Вт и галогенной лампы мощностью 100 Вт с напряжением питания 12 В:

• I_{диод. лампы} = P / (U · cosφ) = 20 / 12 · 1 = 1,6 А
• I_{гал. лампы} = P / (U · cosφ) = 100 / 12 = 8,33 А

Для светодиодных ламп достаточно проводов сечением 1 мм 2 , для галогенной лампы — 2 мм 2 .

Примерная стоимость светильников для освещения фонтанов и водоемов

Тип прибора	Параметры	Цена за единицу, руб.
Подводные светильники Pondtech 985	Мощность лампы 75 Вт, длинна кабеля 10 м, светильник укомплектован трансформатором на 12 В	6000
Плавающий светильник Pondtech SR-150	Галогенная лампа 10 Вт, источник питания на 12 В	5050
Pondtech (RGB) 992 Led	Три цветных светодиода, мощностью 3 Вт каждый; источник питания 24 В	8000
Встраиваемый светильник для фонтана RGB для форсунок	Мощность цветных светодиодов 9×3 Вт, напряжение питания 12 В, размеры D182хH65	11532

Обратите внимание, что световые приборы на базе галогенных ламп быстро нагреваются и при контакте с водой могут лопнуть, также они имеют меньший рабочий ресурс. Кроме того, случайное прикосновение к корпусу галогенной лампы может вызвать ожог, поэтому лучше всего использовать светодиодные светильники.

Имейте также в виду, что часть ламп не может эксплуатироваться без водяного охлаждения, их корпус должен быть полностью погружен под воду, этот фактор необходимо обязательно уточнять перед началом монтажных работ.

Хороший эстетический эффект дают RGB лампы, позволяющие изменять яркость и цветовую гамму подсветки, тем самым преображая водоем или водопад.

Источник

Источники питания и контроллеры

Мощность, Вт: 4 Дальность действия пульта ДУ, м: 80 Класс защиты: IP68

Мощность, Вт: 4 Дальность действия пульта ДУ, м: 80 Класс защиты: IP68

Выходное напряжение, В: 220

Мощность, Вт: 1 Класс защиты: IP44

Выходное напряжение, В: 24 — Мощность, Вт: 30 Количество выходов: 4

Выходное напряжение, В: 24 — Мощность, Вт: 30 Количество выходов: 4

Выходное напряжение, В: 12

Мощность, Вт: 150 Количество выходов: 4

Выходное напряжение, В: 24 — Мощность, Вт: 30 Количество выходов: 1

Выходное напряжение, В: 24 — Мощность, Вт: 60 Количество выходов: 2

Выходное напряжение, В: 24 — Мощность, Вт: 80 Количество выходов: 2

Выходное напряжение, В: 24 — Мощность, Вт: 120 Количество выходов: 2

Выходное напряжение, В: 24 — Мощность, Вт: 200 Количество выходов: 2

Источник

Подсветки и светильники для фонтанов: как сделать освещение своими руками

Добавить в избранное

Водные объекты улучшают общую визуальную привлекательность открытых жилых зон на даче или во дворе дома. Они приносят спокойствие в сады и места для отдыха и развлечений. Освещение фонтанов может превратить даже относительно простой ландшафтный дизайн в интересную точку на своём участке. Осветительные устройства помогут сделать водные объекты ещё более красивыми как ночью, так и днём. Продуманная иллюминация имеет важное значение и осенью, и зимой, когда дни становятся короткими.

Выбор освещения для фонтана

Внешние и подводные осветительные приспособления освещают как структуру водного объекта, так и воды. Они также создают визуальный интерес, придают жилым площадям больше пространства ночью и могут использоваться для выделения интересных деревьев, растений, скульптур или архитектурных элементов, чтобы создать более привлекательный общий вид.

В зависимости от того, как нужно освещать фонтан, необходимо выбрать правильные светильники, чтобы создать дизайн освещения, который будет гармонировать с общим ландшафтным планом и позволит избежать создания тёмных пространств и пустот.

Виды подсветок

Есть некоторые рекомендации, которые помогут достичь желаемого результата. В процессе проектирования нужно брать во внимание, какое освещение предпочтительнее — внешнее или подводное. Возможно, появится идея совместить их и создать комбинированную иллюминацию. Часто выбор зависит от размера и стиля фонтана. Для каждого из этих вариантов потребуются различные типы осветительных приборов, чтобы улучшить визуальную привлекательность водного объекта в ночное время. Иногда может понадобиться помощь профессионала для обеспечения правильной установки светильников.

Традиционное освещение (лампы накаливания) сейчас заменяется технологически инновационными элементами, такими как высокопроизводительные светодиоды — LED. Они предполагают значительную экономию энергии. Светодиодные лампы имеют гораздо более длительный срок службы, чем лампы накаливания или галогенные.

• Преимущества LED светильников:
• Лампы демонстрируют настоящую долговечность, то есть срок их службы действительно такой, как указывает производитель.
• Устойчивость к постоянному включению и выключению.
• Показывают устойчивую световую эффективность (люмен / ватт). Они выдают больше света, меньше тепла.

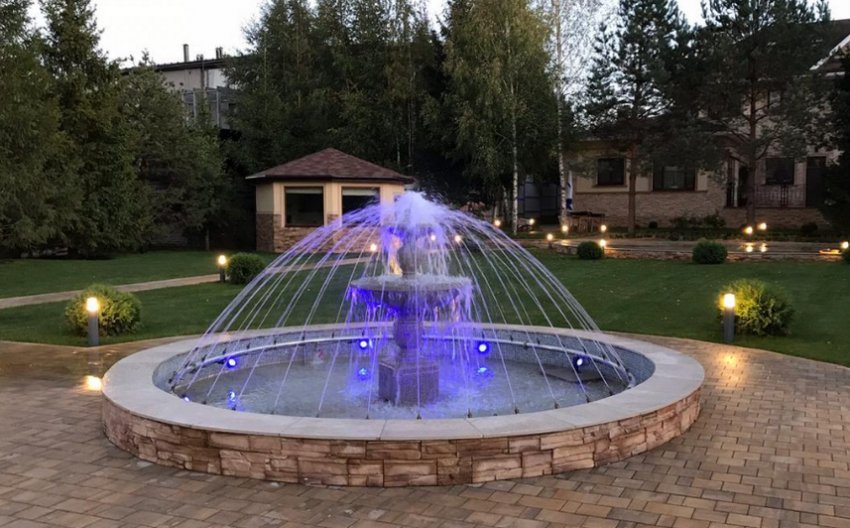

Внешние фонтанные светильники чаще всего устанавливают по периметру фонтана. Они включают в себя прожекторы и подвесные светильники. Прожекторные устройства устанавливают на специальных кронштейнах, если хочется сделать свой водный объект фокальной точкой или выделить особый ландшафт вокруг водоёма. Подвесные светильники обеспечивают мягкое и тонкое освещение, идеально подходящее для романтического вечера.

Погружной водный свет позволяет освещать фонтан снизу. Подводная иллюминация усиливает общую визуальную привлекательность водного объекта. Также она является ключом к созданию отражённого света, который танцует на стенах, потолках или других структурах с движением воды. При разработке плана освещения нужно иметь в виду, что подводное освещение требует больше обслуживания, чем внешнее.

Правила создания подводного и надводного освещения

Прежде чем создавать иллюминацию на воде, нужно понимать, какое настроение хочется создать. В большинстве случаев люди выбирают успокаивающий белый свет, чтобы получить расслабляющее, спокойное ощущение. Тем, кто не ищет уединения и предпочитает живую атмосферу для веселья, стоит использовать разноцветное освещение или источники света, которые меняют цвета либо через равные промежутки времени, либо в сочетании со звуковой системой.

Фактически, с помощью подходящего оборудования и программного обеспечения, можно создать великолепный световой эффект, который порадует гостей водным и световым шоу. Перед установкой фонтанной подсветки нужно потратить некоторое время на изучение различных вариантов освещения. Следует посмотреть на водное сооружение после наступления темноты, т. е. посветить фонариком на объект с разных сторон, чтобы можно было понять, как должен падать свет.

Можно использовать камни, растения и другие элементы ландшафтного дизайна, чтобы защитить смотровые площадки от прямого попадания световых лучей. Также не очень красиво смотрится, если освещается не фонтан, а земля. Чтобы гости наслаждались ярким светом и атмосферой подводной инсоляции, не видя механики, нужно правильно разместить фонари для оптимального освещения при максимально возможном скрытии осветительных приборов.

При желании можно распределить наружные осветительные приборы таким образом, чтобы они были легко доступны для регулярной чистки и технического обслуживания, например, для замены лампочек (хотя их не придётся менять очень часто, выбрав LED светильники). Все домовладельцы стараются разместить трансформатор там, где его не будет видно. Возможно, его придётся скрыть за растениями или камнями, которые блокируют обзор с основных позиций.

Подводная иллюминация может управляться дистанционно, что позволяет включать освещение внутри дома, когда идёт подготовка к вечеринке. Также с помощью пульта дистанционного управления будет возможность менять цвет подсветки на протяжении всего вечера. Эта функция не является обязательной, но она довольно удобная. Понятие «меньше — больше» относится и к общему дизайну наружного освещения. Слишком много света, выходящего из-под воды, может ослепить гостей и значительно снизить визуальную привлекательность фонтана, в то время как большое количество внешней подсветки может вызвать блики на воде.

Самостоятельная установка светодиодной подсветки

Индивидуальный проект фонтанного освещения позволяет наслаждаться красотой фонтана после наступления темноты. Водные объекты буквально оживают с помощью различных световых стилей. План гейзерной иллюминации несложен и является экономически эффективным способом создания замечательных эффектов.

Работа должна быть поэтапной:

• необходимо установить бюджет;
• создать чертёж водного объекта и окружающей области (существующие светильники, здания, скамейки, деревья и кустарники, а также растительность и украшения в садовом участке, поскольку каждый из этих предметов будет отражать свет или поглощать его);
• отметить места, где должны будут находиться осветительные приборы;
• оценить высоту каждого из объектов в саду, особенно листвы.
• указать тип используемого освещения. Для выделения лишь одного элемента в саду (например, фонтана), следует рассмотреть возможность использования нескольких светильников для ландшафтного освещения с лампами меньшей интенсивности. Их размещают под разными углами и на разном расстоянии. Один яркий свет, падающий прямо на объект, создаст резкие тени.

Львиная доля осветительных устройств, которые производится в России и других странах, создаются с учётом безопасности, т. е. при напряжении в 12 В. Существуют LED светильники, использующие питание 3,5 и 5 Volt. Для подачи нужного вольтажа, необходимого для питания светодиодных осветительных приборов, в лёгкой доступности от воды монтируются преобразователи и трансформаторы, к которым подключается подсветка фонтана.

Рекомендации по установке светодиодных приборов включают:

1. Расположение подводных ламп должно быть на глубине 60–100 см от поверхности. Так будет обеспечена равномерная инсоляция всего фонтана. При более сильном углублении произойдёт снижение эффективности иллюминации. Подсветка будет недостаточно яркой. Это приведёт к необходимости повышения мощности осветительных устройств, а значит энергоэффективность значительно ухудшится. При установке LED светильников меньше, чем 60 см, свет будет слабо рассеиваться и потеряется эффект объёмности иллюминации.
2. Если фонтан низкий и имеет глубину не более 50 см, тогда лучше использовать внешний свет. Плавающие по воде фонари прекрасно подойдут для этого, только нужно обязательно воспользоваться приёмом направления подсветки. Игры света можно добиться, распределив осветительные устройства по периметру фонтана, пруда или бассейна, направив световые лучи на струю воды, которая поднимается снизу.
3. Чтобы добиться объёмной иллюминации, нужно установить комплексное освещение водяных струй. Этого можно достичь, поставив первый излучатель под форсунку, а второй — на то место, где струя попадает на поверхность фонтана. Использовав только один прибор, находящийся под форсункой, получится вид водяного колокольчика.
4. Нужно регулировать свет до тех пор, пока не будет выбран нужный угол, который в лучшем виде представит водоём.
